電表，簡稱電能表，是一種用于測量電能的儀器。 又稱電表、火表、電能表、千瓦時表。 它是指測量各種電量的儀器。 對于電表，你可能會感到熟悉又陌生。 每個人家里都至少有一臺電表。
但很多人只知道電表是用來測量電量的儀器，而不知道如何讀電表。 因此，在我們的現實生活中，我們經常會看到一些人比較用多少度電，也就是多少錢。 電表處的電工發生沖突，甚至拒絕支付電費。
對于傳統的機械式電表，如下圖所示，直接從讀數窗讀取電量即可。 讀數從前到后依次為：千、百、十、個。 后面的紅色部分就是小數點后的數值。 看一下儀表。 閱讀時通常不計算。
因為電表顯示讀數的裝置是一個累計計數器，所以你現在看到的數值就是從電表啟用到現在這段時間的所有用電量。 因此，了解一段時間內用了多少電量的方法是：
將此讀數減去上次查看儀表時的讀數，即：
W=N2-N1
W：表示實際用電量讀數（單位：kWh/千瓦時或“度”）；
N2：表示本次儀表的讀數；
N1：表示上次手表的讀數；
注：以上讀數適用于住宅樓電表（直連電表）。 有時電表通過電流互感器連接到電力線上，因此讀數應乘以電流互感器的變比。 Ki（即放大倍數，標注在變壓器上）物理資源網，即：
W=(N2-N1)Ki
如今，許多家庭都安裝了具有分時計量功能的數字電表。 那么如何讀取這樣的儀表呢？
“峰谷”用電的峰是波峰，谷是波谷。 在電網中，對應用戶用電的高峰和低谷。 時間為：高峰期8:00-22:00、低谷期。 22:00-次日8:00。
接下來我們講解一下檢查電能表電量的步驟——
電能表上電后自動顯示的順序為：
當前日期
當前時間
當前總正向有功功率
當前正向有功峰值功率
當前正向有功谷值功率

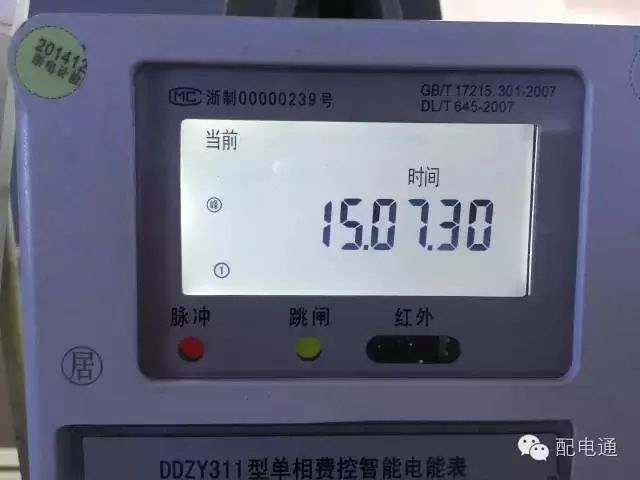

電表屏幕如圖1所示：
這意味著我們目前正處于用電高峰期。
表示該儀表為1級儀表，允許誤差±1%，時間為15.07.30，即當前日期為2015年7月30日。
圖1

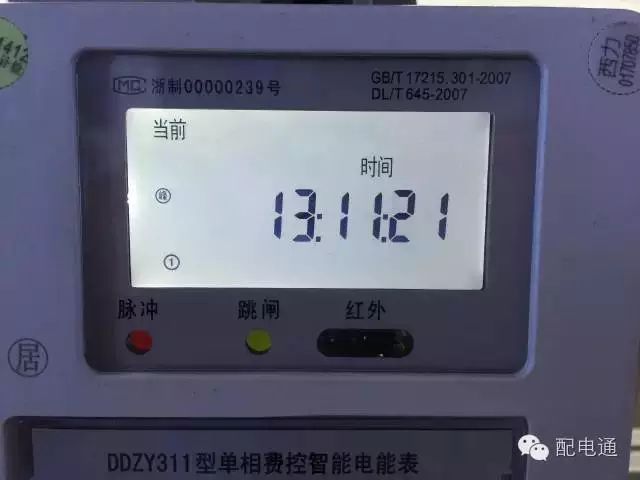

8秒后，儀表屏幕會顯示當前時間，如圖2：13:11:21，表示當前時間為下午1:11:21。
圖二

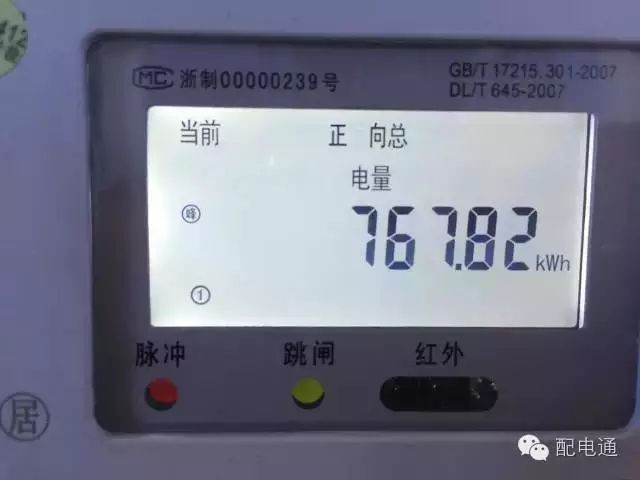

每屏顯示時間為8秒電能表怎么看，8秒后自動顯示下一屏內容。 接下來我們可以看到儀表屏幕會顯示當前的總正向功率，如圖3所示：767.82kWh，這意味著從安裝儀表到查看電量為止，總共使用了多少千瓦時為767.82千瓦時。
圖3

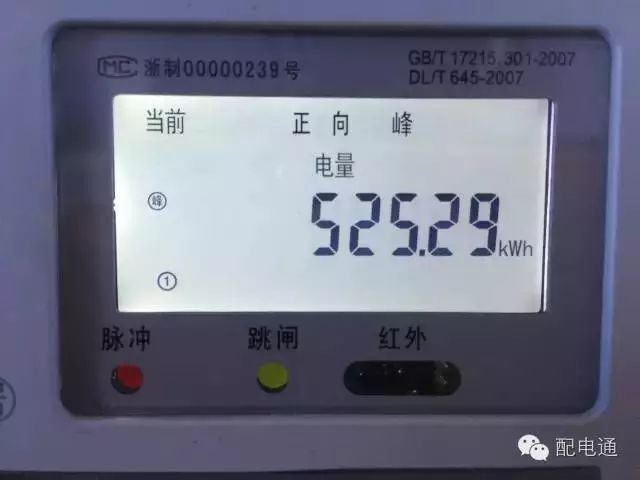

底部，電表屏幕會顯示當前正向峰值功率，如圖4所示：525.29kWh，表示從安裝電表到查看電量，總共用了多少度電高峰時段您家的溫度為 525.29 度。
圖4

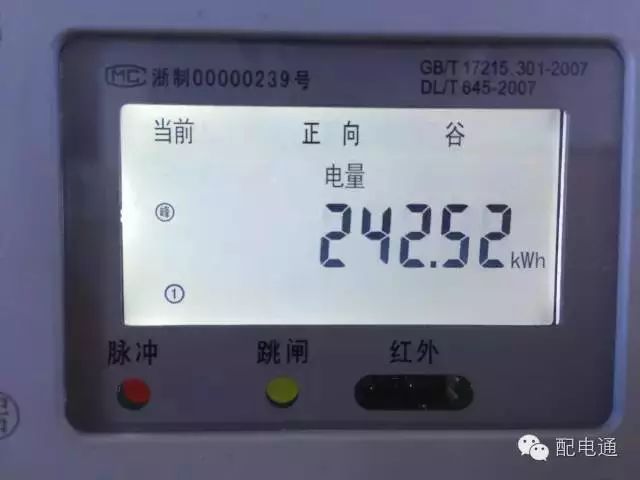

同樣可以看出電能表怎么看，低谷期的總度數為242.52度。如圖5所示
圖5
因此，如果你想知道你家本月用了多少電量，只需用當前用電量減去月初的起始用電量即可。 差異是本月迄今為止的總用電量（高峰和非高峰）。

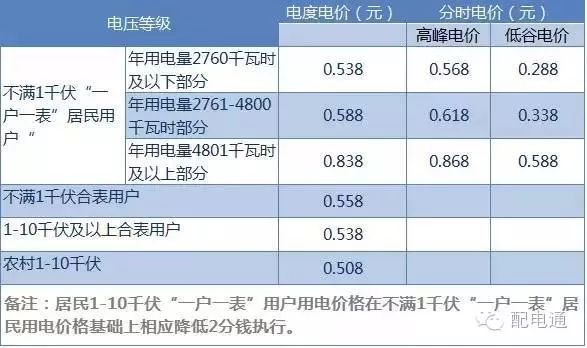

目前電網采用分級充電，具體見下表↓↓
總結：
第一種：一般直接的單相電表和三相電表可以直接讀取數字并減去上次的讀數即可得到此階段的電量。 直接輸入式儀表的進線較粗。 仔細觀察沒有變壓器連接。
第二種：通過電流互感器連接的三相電流表。 儀表有 10 根電線。 您需要觀察所連接的電流互感器的電流比。 電流互感器的銘牌上有一個編號。 比以5標記。例如100/5150/5等。電表上讀出的數字乘以電流比就是所測得的電量。 準確地說，必須加上失真損耗和線路損耗。
第三種：單相電表測量三相電的電量。 電量讀取方式為直接連接方式。 讀取電表上的數字并乘以3。如果電表通過變壓器連接，則需要讀取電表數字并乘以3。將變壓器的電流倍數乘以3。
第四種：智能電表只有一塊液晶屏。 如果是單相電表，會直接顯示總電量和剩余電量，直接讀取即可。 如果是IC卡表，只有LED顯示的才是單顯卡表。 儀表上會有一個小紅點。 當紅點跳到總使用量的位置時，表示總使用量，當紅點跳到剩余一側時，表示剩余量。 雙顯卡表可以從上面或下面讀取。 三相預付費電表采用直接讀數，而互感電表采用電表讀數乘以變壓器放大倍數。
供大家參考，當然也有不足之處。 我希望您可以將它們添加到文章底部。
