把電瓶串聯和并聯上去使用，這聽上去似乎很簡單，而且，遵守一些簡單的規則，就可以防止何必要的問題。
在電瓶組中是把多個電板串聯上去，得到所須要的工作電流。假如所須要的是更高的容量和更大的電壓，那就應當把電瓶并聯上去。另外還有一些電瓶組，把串聯和并聯這兩種方式結合上去。一個膝上型筆記本的電瓶有可能是把四節3.6V鋰離子電瓶串聯上去，總電流達到14.4V；之后，再把兩組串聯在一起的電瓶并聯上去，這樣，電瓶組的總電量就可以從2000毫安時提升到4000毫安時。這些接法亦稱“四串兩并”，它的意思是：把兩組由四省電池串聯在一起的電瓶組并聯上去。
在腕表、備份用的儲存器和蜂窩電話里通常使用一省電池。一節鎳基電瓶的標稱電流是1.2V，酸性電瓶是1.5V，氧化銀電瓶是1.6V，鎳鎘性電瓶是2V，鋰電池是3V，而鋰離子電瓶的標稱電流則是3.6V。使用鋰離子聚合物和其他類型的鋰電池，它的額定電流通常為3.7V。假如要想得到像11.1V這些不常見的電流，就得把三節這些電瓶串聯在一起。隨著現代微電子技術的發展，我們早已可以用一節3.6V的鋰離子電板，為蜂窩電話和低幀率的便攜通信產品供電。在上世紀六十年代，在亮度計中廣泛使用的汞電板，出于環境保護方面的考慮，現在早已完全退出市場。
鎳基電瓶的標稱電流為1.2V或1.25V。它們之間，不僅市場偏好之外，沒有任何差異。大部份的商用電板，每省電池的電流為1.2V；工業電板、航空電板和軍用電板，每省電池的電流仍是1.25V。
串聯
須要高電量的便攜設備，通常是由兩節或更多省電池串聯上去的電瓶組供電。假如使用高電流的電瓶，導體和開關的規格可以做得很小。中等價錢的工業電動工具通常使用電流為12V至19.2V的電瓶供電；而中級電動工具使用電流為24V至36V的電瓶，以獲得更大的電力。車輛工業最終把啟動器的打火電瓶電流從12V（實際上是14V）提升到36V，甚至是42V。這種電瓶組是由18節串聯上去鎳鎘性電瓶組成。在初期的混和型車輛中，拿來供電的電瓶組，電流為148V。比較新的車型所使用的電瓶組，電流高達450V至500V，大部份是鎳基物理電板。一個電流為480V的鎳金屬氫電瓶組是由400節鎳金屬氫電瓶串聯而成。有一些混和型車輛也用鎳鎘性電瓶做過試驗。
42V的車輛用電瓶價錢高昂電瓶串聯和并聯圖解，但是，比起12V電板，它在開關上會形成更多的電弧。使用高電流電瓶組所帶來的另一個問題，就是有可能碰到電瓶組里的某一省電池失效的情況。這如同一個鏈條，串聯在一起的電瓶越多，出現此類情況的概率就越高。只要一省電池有問題，它的電流都會增加。到最后，一節“斷開”的電瓶可能會中斷電壓的輸送。而要更換“壞”電池也絕非易事，由于新老電瓶是互不匹配的。通常說來，新電瓶的容量要比老電瓶的高得多。
我們來看一個電板組的實例，第三省電池僅形成0.6V的電流，而不是正常的1.2V（圖1）。隨著工作電流的增長，它比正常電瓶組更快地達到放電結束的臨界點，同時，它的使用時間也隨之減短。一旦設備因電流過高而切斷電源，其余三節依舊完好的電瓶就不能把所儲存的電量送下來了。這時，第三省電池還呈現很大的電阻，若果此時還帶有負載，這么，將會造成整個電板鏈的輸出電流將大幅度下滑。在一組串行電瓶中，一節性能差的電瓶，如同是一個擋住水管的蓋子，會形成巨大的阻力，制止電壓流過去。第三省電池也會漏電，這將使終端的電流增加至3.6V，或則，使電瓶組鏈路斷掉并切斷電壓。一個電板組的性能是取決于電瓶組里最差的那塊電板的性能。
740)this.width=740"=>
并聯
為了得到更多的電量，可以把兩個或則更多個電板并聯上去。不僅把電瓶并聯上去，另一個辦法是使用規格更大的電瓶。因?yàn)樵獾娇梢赃x用的電瓶的限制，這個辦法并不適用于所有情況。據悉，大規格的電瓶也不適宜弄成專用電瓶所須要的外型尺寸。大部份的物理電瓶都可以并聯使用，而鋰離子電瓶最適宜并聯使用。由四省電池并聯而成的電瓶組，電流保持為1.2V，而電壓和運行時間則減小到四倍。
與電瓶串聯相比，在電瓶并聯電路中，高阻抗或“開路”電池的影響較小，而且，并聯電瓶組會降低負載能力，并減短運行時間。這就好比一個底盤只啟動了三個氣缸。電路漏電所導致的破壞會更大，這是由于，在漏電時，出現故障的電瓶會迅速地用盡其他電瓶里的電量，并導致火警（圖2）。
740)this.width=740"=>
串并聯

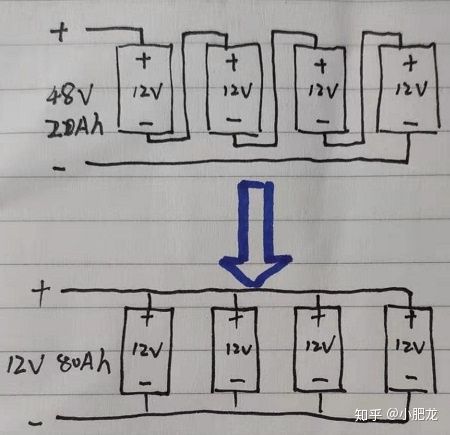

使用串并聯這些聯接方式時，在設計上很靈活電瓶串聯和并聯圖解，可以用標準的電瓶規格達到所須要的額定電流和電壓（圖3）。應該注意：總功率不會由于電瓶的不同聯接方式而改變。功率等于電流乘電壓。
740)this.width=740"=>
對鋰離子電瓶而言，串并聯的聯接方式很常見。最常用的一種電瓶組是18650（半徑為18mm，寬度為650mm）。它帶有保護電路，才能監視串聯在一起的每一省電池，因而，它的最大實際電流為14.4V。這個保護電路也可以用于監視并聯在一起的每一省電池的狀態。
家用電瓶
后面所提到的電瓶串聯和并聯的聯接方式，針對的是可充電電瓶組，這種電瓶組里的電瓶都是永久性地釬焊在一起的。不僅把幾個電板裝進安裝電瓶的電瓶室、串聯上去之外，里面講的這些規則也適用于家用電瓶。在把幾個電板串聯上去使用時，必須依照下邊的基本要求：
●保持電瓶的聯接點的潔凈。把四省電池串聯上去使用時，共有八個聯接點（電瓶到電瓶室的聯接點，電瓶室到下一省電池的聯接點）。每位聯接點都存在一定的內阻，假如降低聯接點，有可能會影響整個電瓶組的性能。
●不要混用電瓶。當電瓶的電量不足時，更換所有的電瓶。在串聯使用時，要用同一種類型的電瓶。
●不要對不可充電型電瓶進行充電。對不可充電池進行充電時，會形成氫，有可能會導致爆燃。
●要注意電瓶的極性。假如有一省電池的極性裝反了，還會降低整串電瓶的電流，而不是降低電流。
●把早已完全放完電的電瓶從暫停使用的設備中取出。舊電瓶比較容易出現泄露和腐蝕的情況。酸性電瓶相對于碳鋅電瓶而言，問題不這么嚴重。
●不要把電瓶都置于一個袋子里，這樣可能會出現漏電。電瓶漏電會造成發熱，并引起火警。請把廢棄的電瓶置于小塑膠袋里，與外界絕緣。
●類似于酸性電瓶的原電瓶組可以跳入普通的垃圾桶內。并且最好是把用過了的電瓶送去再生循環處理。
