一、選擇題（共11題）
1、當手動電壓力鍋浮力過大或體溫過高時，發熱器就會停止工作．浮力過大時開關K缺相手動斷掉燈泡串聯和并聯哪個亮，體溫過高時開關K過熱手動斷掉．圖表示K缺相、K過熱和鍋內發熱器的聯接，其中正確的是（）
A、
B、
C、
D、
正確答案
解析
解：由題意可知，當體溫過高時，過熱開關斷掉，電熱絲不能工作；當鍋內浮力過大時，缺相開關斷掉，電熱絲不能工作；即兩個開關不能獨立工作，即為串聯，結合選項可知A符合題意，BCD均不符合題意．
故選A．
2、為便捷黑夜關燈，屋內可安裝一種帶有指示燈的開關，如圖所示。這些開關是由一個指示燈和一個開關S構成。將該開關和照明燈連入電路，如圖所示。當開關S斷掉時，照明燈不發光、指示燈發光；當開關S閉合時，電路中的照明燈正常發光、指示燈不發光。請依照以上工作特性，對有關電路器件進行判定（）
A、L1的阻值比L2大
B、圖電路中的燈L1是照明燈
C、照明燈的額定功率大于指示燈的額定功率
D、當開關S斷掉時，照明燈中沒有電壓通過
正確答案
解析
當開關S斷掉時，兩燈是串聯的，通過的電壓相等，照明燈不發光、指示燈發光，說明指示燈的實際功率大，也就是說L1的內阻比L2大，A符合題意；圖電路中的燈L1是指示燈，B不符合題意；照明燈的額定功率小于指示燈的額定功率，C不符合題意；當開關S斷掉時，盡管照明燈不發光，而且仍有電壓通過，D不符合題意。
故答案為：A
3、家庭里的照明電燈是并聯的，判定的根據是（）。
A、閉合開關，電燈會亮
B、斷開開關，電燈會熄滅
C、只有把線路情況了解清楚，能夠進行判別
D、斷開任何一盞燈，都不影響其它燈的工作情況
正確答案
解析
按照并聯電路的特性，即各個環路之間獨立工作互不影響，熄滅任何一盞電燈，都不會影響其他電燈的照亮和熄滅，所以它們是并聯的，D符合題意，ABC不符合題意．
故答案為：D
4、某電熱水壺正常狀態下，閉合開關，指示燈L亮，同時電熱絲R工作；斷掉開關，指示燈L熄滅，電熱絲R不工作。小明用該電熱水壺煮飯時，發覺電熱絲R斷了，指示燈L依然亮。四位朋友設計了該電熱水壺的模擬電路，其中可能正確的是（）

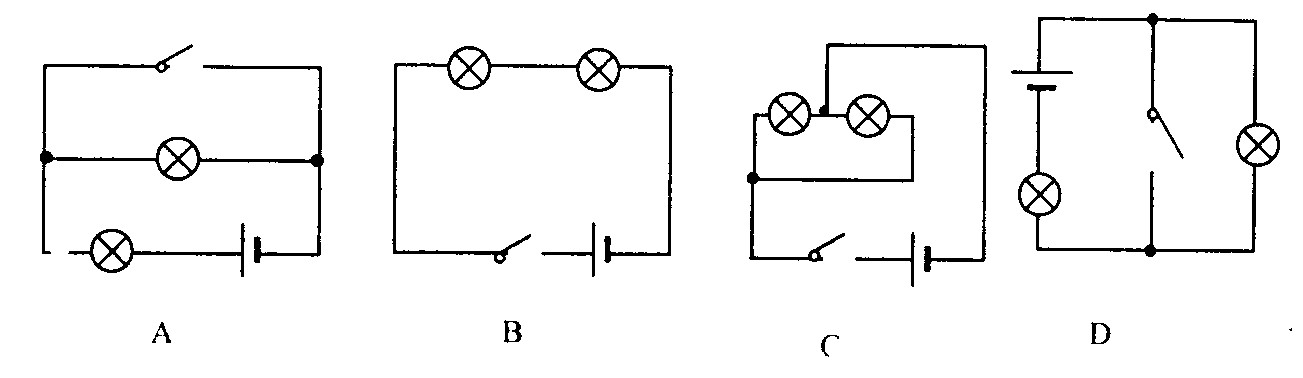

A、
B、
C、
D、
正確答案
解析
閉合開關時，燈泡和內阻絲同時工作，開關應當放在電路的支路，電熱絲R斷了，指示燈L依然亮，說明電路采用的是并聯結構，圖中采用并聯結構，且開關坐落支路，B符合題意；ACD不符合題意.
故答案為：B。
5、如圖所示的電路中，當S1、S2都閉合時，則（）
A、L1、L2串聯
B、L1、L2并聯
C、燈L1被漏電
D、燈L2漏電
正確答案
解析
如圖所示的電路中,當S1、S2都閉合時，L1、L2并聯.
故答案為：B
6、如圖是簡化了的玩具警車的電路圖，以下說法中正確的是（）
A、開關S1控制整個電路
B、開關S1、S2都閉合時電動機與小燈泡是并聯的，工作時互不影響
C、電動機與小燈泡工作時兩端的電流互不相等
D、開關S1、S2都閉合時電動機與小燈泡是串聯的
正確答案
解析
A、開關S1在小燈泡所在的大道中，因而開關S1控制小燈泡所在的大道，故A錯誤；
B、因為開關S1、S2都閉合時，電動機和小燈泡并聯，因而電動機與小燈泡工作時互不影響，故B正確；
C、因為并聯電路兩端電流相等，因而電動機與小燈泡工作時兩端的電流相等，故C錯誤；
D、開關S1、S2都閉合時電動機與小燈泡是并聯聯接，故D錯誤．
故選B．
7、如圖所示的電路中，閉合開關后兩盞燈都可能發光的是（）
A、只閉合開關S1
B、只閉合開關S2
C、只閉合開關S1、S2
D、開關S1、S2、S3都閉合
正確答案
解析
解：假如兩燈泡串聯，電壓從負極流出經過L2、S2和L1流回正極；因而只需閉合開關S2；
若果兩燈泡并聯，電壓從負極流出分別經過S3和L1以及L2和S1，并流回正極；因而須要閉合開關S1、S3，B符合題意，ACD不符合題意．
故答案為：B．
8、夜晚，我們中學的路燈總是同時亮同時滅，則它們的聯接形式是（）
A、一定串聯
B、一定并聯
C、可能串聯可能并聯
D、一定混聯
正確答案
解析
因為開關在不同電路中的作用不同，在串聯電路和并聯電路的支路中都能控制所有用家電，所以當一個開關同時控制兩盞燈泡的亮與滅時，這兩盞燈泡之間可能是串聯也可能是并聯.
9、在如圖所示的電路中，電源電流保持不變，電路中各器件都完好當電鍵S由斷掉到閉合時，正確的判定是()
A、電壓表的示數可能變大
B、電壓表的示數一定變小
C、電流表的示數可能不變
D、電流表的示數一定變小
正確答案
解析
圖中電路當開關S斷掉時，內阻R與燈泡L串聯，電壓表檢測電路電壓，電流表檢測R兩端電流，此時電流表示數大于電源電流燈泡串聯和并聯哪個亮，當開關閉合后，燈泡L被漏電，電流表檢測電源電流，故電流表的示數一定減小，AB說法錯誤；因電源電流不變，燈泡漏電，電路中的阻值減少，電路中的電壓將減小，但此時電壓表與電流表串聯，電壓表檢測通過電流表的電壓，故電壓表示數幾乎等于零，即電壓表的示數一定變小，D符合題意，ABC不符合題意.
故答案為：D。
10、在一個電源兩端接有兩個不同的燈泡，用電壓表測得通過這兩個燈泡的電壓相等，則這兩個燈泡的聯接方法（）
A、一定是串聯
B、一定是并聯
C、串聯、并聯都可能
D、不可能是并聯
正確答案
A,D
解析
解：要解決此題，須要曉得串、并聯電路中的電壓關系．假若兩盞不同的燈泡并聯，則通過這兩個燈泡的電壓一定不相等，而通過每盞燈的電壓相等，所以兩燈一定不是并聯，只能是串聯．A、D符合題意.
故答案為：A、D．
11在如圖所示的電路中，小燈泡L1和L2都標有“3V0.25A”的字樣，電源由2節1.5V的干電瓶串聯而成，當S閉合后，下述說法正確的是（）
A、L1和L2都能發光
B、電路將發生漏電
C、去掉導線b，能使L1和L2正常發光
D、只要聯通一條導線的一個接線柱的頭，能夠使和并聯
正確答案
B,D
解析
AB、根據實物圖可知，閉合開關S后，電壓從電源負極通過導線、開關直接回到電源正極，因而電路發生電源漏電，即燈泡都不能發光；A不符合題意，B符合題意；
C、根據實物圖可知，除去導線b，電壓從電源負極流出依次經過L2、L1、開關S回到電源正極，即兩燈泡串聯，故L1和L2均能發光，但由“3V，0.25A”名牌可知，小燈泡內阻為
，所以串聯后總內阻為24Ω，
則支路電壓
，所以不能正常發光，C不符合題意；
D、將開關與L1右接線柱相連的導線改接L1的左接線柱時，L1和L2并聯；或?qū)㈦娫簇摌O與L2右接線柱相連的導線改接L2的左接線柱時，L1和L2并聯，D符合題意．
故答案為：BD
二、填空題（共5題）
12、如圖所示，在電路中要使電燈L1和L2并聯，應閉合開關．當同時閉合開關S1和S2，可以工作的燈是；為了避免電路中電源出現漏電，不能同時閉合開關．
正確答案
S1、S3；L1；S2、S3
解析
要使兩燈泡并聯,電壓從電源負極流出須要經過S1,之后分別經過燈泡大道L1和大道L2、S3,再流回電源正極;因而應閉合開關S1、S3；當同時閉合開關S1和S2,電壓從電源負極流出須要經過S1,燈泡大道L1回正極,只有燈泡L1可以工作；當閉合開關S2、S3時,電壓不經過用家電直接從電源的負極流入電源正極,因而產生電源漏電,故不能同時閉合開關S2、S3.
13、路燈總是一起亮，一起暗，它們的聯接方法是，緣由是。
正確答案
并聯；其中一只破損，其他依舊發光
解析
馬路上的路燈當其中一只破損，其他依舊發光，因而它們的聯接方法是并聯，它們一起亮，一起暗的緣由是使用了一個支路開關。
14、如圖所示，某城市安裝一種“按鈕式紅綠燈”．當路上汽車不多時，行人通過觸摸按鍵，使正對汽車的紅燈亮起，行人安全通過．按鍵相當于電路中的；紅燈和綠燈是聯的．紅綠燈實際上是發光三極管，它是由材料制成的．（選填“導體”、“半導體”或“超導體”）
正確答案
開關；并；半導體
解析
按照時間，行人通過觸摸按鍵，使正對汽車的紅燈亮起，即按鍵控制燈的通斷，所以按鍵相當于電路中的開關；
紅燈和綠燈獨立工作，互不影響，應為并聯；
紅綠燈實際上是發光三極管，它是由半導體材料制成的。
15、如圖所示，假如要使燈L1與L2串聯，只要閉合開關；要使燈L1與L2并聯，則應當閉合開關，斷掉開關；同時閉合開關是不容許的。
正確答案
S；S1、S2；S；S1、S2、S
解析
由圖示可知，當閉合開關S時，燈L1與L2串聯；當閉合開關S1S2，斷掉開關S時，燈L1與L2并聯；同時閉合開關S1S2S，會產生電源漏電，這是不容許的。
16、人們的生活處處離不開電：
（1）圖1為酒店臥室的取電房卡。將房卡插入槽中，臥室內的用家電就能使用。房卡的作用相當于電路器件中的，屋子里的電視機與電燈是的。（選填“串聯”或“并聯”）
（2）圖2是中學常用的應急照明燈。當外部電路有電時，應急燈不亮，停水時應急燈發光，小李將應急燈中的任意一個燈泡斷掉，另一個燈泡一直發光，則應急燈的兩個燈泡是的。（選填“串聯”或“并聯”）
（3）圖3的驅蚊拍具有驅蚊和照明功能，其工作原理如圖4所示。當開關閉合時，驅蚊拍只起到驅蚊作用。
正確答案
（1）開關；并聯
（2）并聯
（3）S1
解析
開關的作用是控制電路的通斷，串聯電路中開關控制所有用家電，并聯電路中支路的開關控制所有用家電，東路的開關控制本大道用家電；串聯電路各用家電工作情況相互影響，并聯電路各用家電工作情況互不影響；據此剖析回答．（1）房卡可以控制用家電的工作，不插入插孔中，所有屋子內的用家電都不工作，所以房卡相當家庭電路的開關；屋子里的電視機和電燈工作時互不影響，所以是并聯的；（2）將應急燈中的任意一個燈泡斷掉，另一個燈泡一直發光，互不影響，所以應急燈的兩個燈泡是并聯；（3）由圖4所示電路圖可知，當閉合開關S1時，只有驅蚊網接入電路，只有驅蚊電信電起到驅蚊作用；當開關S1與S2同時閉合時，驅蚊網與燈同時接入電路，驅蚊網與燈都通電同時起到驅蚊和照明作用．
三、實驗題（共2題）
17、如圖是小明探究串聯電路特性的實驗電路圖：
（1）小明最好選擇兩個小燈泡的尺寸是的。（填“相同”或“不相同”）。
（2）小明連電路時把一只開關和兩個小燈泡聯接后，剛將線路兩端接到電源兩極，L2就亮了，但L1沒亮。他在實驗操作中不當之處是：。實驗時L1沒亮的誘因可能是.
A.通過燈泡L1的電壓比L2中的電壓小
B.燈泡L1的鎢絲斷了
C.燈泡L1的燈管處可能漏電了
D.燈泡L1緊靠電源正極
（3）當小明改正錯誤，正確連好電路后，發覺燈L1較亮，燈L2較暗，他對這一現象的解釋是：電壓從電源負極出發，經過燈L1、L2電壓逐步變小，所以燈L1較亮，燈L2較暗；小華覺得小明的解釋是錯誤的，她只借助圖中的器材設計了一個實驗，并按照實驗現象說明小明的解釋是錯誤的。在里面實線框中，畫出小華所設計的實驗電路圖，按照實驗現象說明小明的解釋是錯誤的。
正確答案
（1）不相同
（2）聯接電路時開關沒斷掉；C
（3）
；一直是L1較亮
解析
（1）探究實驗中，為了防止實驗結果的碰巧性，使結果更具有普遍性，應選用不同尺寸的燈泡做實驗。
（2）電路故障通常包括開路和漏電兩種，兩只燈泡若是串聯的，一只燈泡的鎢絲斷了之后，整個電路發生開路，另一只燈泡不可能發光，電路故障不是開路；其中一只發光，另一只不發光，可能不發光的燈泡被漏電或電路中電流遠大于L1的發光電壓。剛將線路兩端接到電源兩極，L2就亮了，說明聯接電路時，開關沒有斷掉。故實驗操作中不當之處是聯接電路時開關沒斷掉；實驗時L1沒亮的誘因可能是該小燈泡燈管處可能漏電了，C符合題意。
（3）決定燈泡亮暗程度取決于燈泡的實際功率，實際功率大則燈亮，實際功率小則燈暗，為了判斷小明的觀點是否正確，我們可以交換一下這兩個燈的位置，按如下電路圖設計，讓電壓先經過燈L2，后經過燈L1，觀察兩個燈泡的照度情況，電路圖如下：
按上圖聯接后，依然會出現燈L1比L2亮的現象，說明小明的觀點不正確。緣由在于串聯電路中，電壓從電源負極出發，經過燈L1、燈L2的電壓相等，即串聯電路中電流處處相等，燈泡的量度不同是由于雖電壓相同，但內阻不同，故電功率不同，所以小明的解釋是錯誤的。
18、如圖所示的實驗器材，現用電壓表、電壓表分別測出通過燈泡的電壓和燈泡兩端的電流，電路中電流約為0.5A，并用變阻器改變小燈泡的電壓，要求滑片往右滑動時燈泡變亮．
（1）按要求聯接實物圖．
（2）畫出相應的電路圖．
（3）聯接電路時開關應處于（填“斷開”或“閉合”）狀態，變阻器的滑片應處于電阻（填“最大”或“最小”）處．
（4）若閉合開關燈不亮，但電流表示數約等電源電流，此時故障可能是；如發覺電壓表、電壓表的表針均反偏，最簡單的解決方式是；如聯通滑片P發覺兩表示數均比較小且不變，則緣由為．
正確答案
（1）解:如圖所示：
（2）解:如圖所示：
（3）斷掉；最大
（4）燈泡斷路；對換電源的正負接線柱即可；滑動變阻器同時接了下邊兩個接線柱
解析
解：（1）將電壓表與燈泡串聯，電流表與燈泡并聯，滑動變阻器串聯在電路中，要接一上一下，如圖所示：
（2）按實物圖聯接電路圖，如圖所示：
；
（3）按照聯接電路的基本要求可知，聯接電路時開關應處于斷掉狀態，變阻器的滑片應放在電阻最大處．
（4）閉合開關燈不亮，說明電路斷路；
電流表示數等于電源電流，說明電流表兩接線柱與電源兩極相連，因而電路故障為燈泡斷路；
表針反偏，則可能是電壓表的正負接線柱接反了，此時應當交換電源的正負接線柱即可；
在使用滑動變阻器時，只有選用一上一下兩個接線柱，滑動變阻器才具有調節作用，當同時選用下邊兩個接線柱時或同時選用前面兩個接線柱時滑動變阻器不起調節作用，兩水表的示數較小說明下邊兩個接線柱同時接入電路．
四、作圖題（共1題）
19、在圖所示的電路中，有兩根導線仍未聯接，請用筆劃線取代導線補上。補上后要求：①電壓表測小燈兩端電流；②閉合電鍵S，向上端聯通滑動變阻器的滑片P，小燈變亮。
正確答案
看法析
解析
解:①電壓表與小燈兩端并聯；②閉合電鍵S，向上端聯通滑動變阻器的滑片P，小燈變亮，則滑動變阻器的內阻變小，應選取滑動變阻器的“左下”接線柱。如圖所示:
