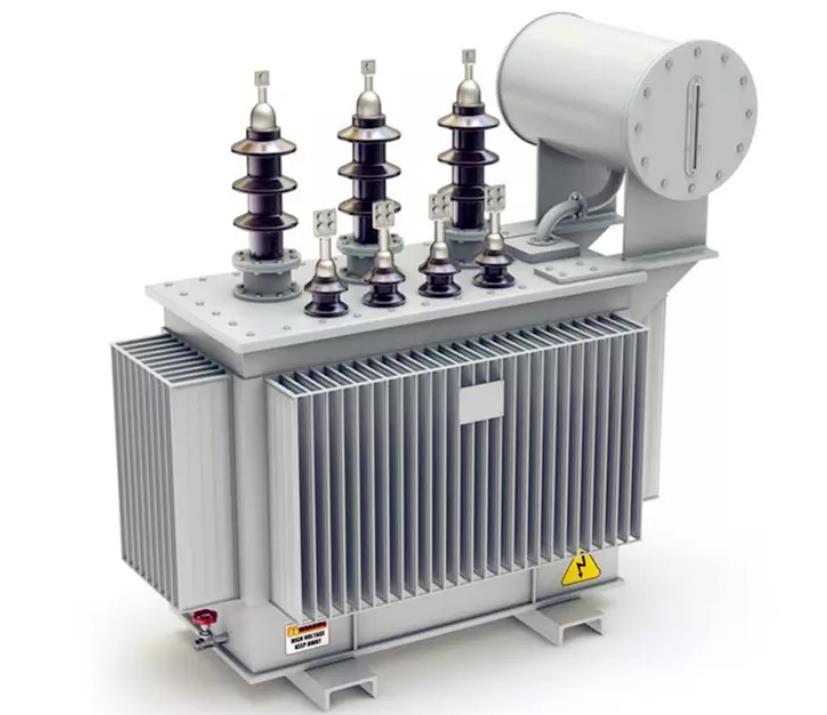

1.本發明屬于變壓器測試領域，具體涉及一種不拆引線的變壓器中學壓定子對地介損及電容量測量方式。
背景技術：
2.電氣設備例行試驗是判定已投產電氣設備健康狀況的重要手段。目前，在進行變壓器介損及電容量例行試驗時，須要拆除中學壓側引線，而新建220kv室外變電廠，高空作業車難以步入，人工拆裝引線存在中學壓套管受損和高空墜地的安全隱患，所需時間較長影響電氣試驗進度，另一方面，頻繁拆裝引線會帶來引線接觸不良的隱患，大量的人力、物力和小型機械設備降低了電網的維修成本。
3.近幾年國外外專家研究了多種不拆引線檢查變壓器定子介損及電容量的方式，主要采用的是正接法，并且該類方式只才能測量變壓器高壓定子對其他定子或鐵芯、夾件的介損及電容量，難以檢測高壓定子對地(即對其他定子和對殼體)的介損及電容量，還須要通過絕緣油的擊穿電流、微水和介損測試來進行填補。
4.為此，希望通過不拆除變壓器中學壓引線或僅拆除一小部份引線即可進行試驗，最終得到確切的試驗數據電阻的測量方法步驟高中，反應變壓器真實的電氣狀態，這樣才能有效減少人員及小型機械設備的使用，為電網企業減少營運成本，同時增強電網的供電可靠性。
技術實現要素：
5.本發明的目的是提供一種不拆引線檢查變壓器中學壓定子對地介損及電容量的新方式，該方式可以在不拆除變壓器中學壓引線的情況下，檢測變壓器中學壓定子對地(其他定子及殼體接地)的介損和電容量，邏輯步驟清晰、可操作性強，檢查數據確切、工作效率高。
6.實現本發明目的的技術解決方案為：
7.一種不拆引線的變壓器中學壓定子對地介損及電容量測量方式，包括以下步驟：
8.步驟1、變壓器中學壓定子的引線未安裝時，檢測變壓器中學壓定子對地的介損tanδ1及電容量c1；
9.步驟2、變壓器中學壓定子的引線安裝后，檢測變壓器中學壓定子及引線所連設備對地的介損tanδ0及電容量c0；
10.步驟3、確定變壓器中學壓引線所連設備對地的介損tanδ2及電容量c2；
11.步驟4、變壓器中學壓定子引線安裝完成后，在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損tanδ及電容量c；
12.步驟5、確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1。
13.本發明與現有技術相比，其明顯優點為：
14.本發明的技術方案解決了必須拆除變壓器中學壓引線方可檢測變壓器中學壓繞
組對地介損及電容量的困局，有效減少了檢修人員數目和小型機械設備的使用，降低了停水試驗時拆裝引線對人身及設備帶來的不安全誘因，降低了停水試驗時間，提升了電網計劃?rùn)z修的效率，對電網的安全、經濟、可靠運行提供了有力的安全保障，取得了明顯的經濟和社會效益。
15.下邊結合附圖和具體施行方法對本發明作進一步詳盡描述。
附圖說明
16.圖1為本發明的不拆引線的變壓器中學壓定子對地介損及電容量測量方式步驟流程圖。
17.圖2為本發明的一個施行例中的變電廠內主變壓器一次接線示意圖。
18.圖3為本發明的一個施行例中的變壓器繞各組間電容量示意圖。
具體施行方法
19.一種不拆引線的變壓器中學壓定子對地介損及電容量測量方式，包括以下步驟：
20.步驟1、交接試驗時，變壓器中學壓定子的引線未安裝時，檢測變壓器中學壓定子對地的介損tanδ1及電容量c1；
21.步驟2、變壓器中學壓定子的引線安裝后，檢測變壓器中學壓定子及引線所連設備對地的介損tanδ0及電容量c0；
22.步驟3、確定變壓器中學壓引線所連設備對地的介損tanδ2及電容量c2，具體為：
23.c2＝c
0-c124.tanδ2＝(c0*tanδ
0-c1*tanδ1)/(c
0-c1)。
25.步驟4、變壓器中學壓定子引線安裝完成后，例行試驗時，在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損tanδ及電容量c；
26.步驟5、確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1，具體為：
27.c
′1＝c-c228.tanδ
′1＝(c*tanδ-c2*tanδ2)/(c-c2)。
29.進一步的，所述步驟1、步驟2、步驟3、步驟4中的檢測方法為反接法。
30.進一步的，當所述變壓器為中學壓自耦變壓器時，進行檢測時須要將變壓器中學壓定子進行短接，以防止定子電感和激磁耗損來的偏差。
31.進一步的，當所述變壓器中學壓定子的引線寬度小于設定的閥值時，檢測對地介損及電容量時采用具有抗干擾功能的介損測試儀，并選用外接升壓器的模式。
32.進一步的，當所述變壓器中學壓定子的引線較長時，檢測時電流設置為8kv或6kv。
33.變壓器低壓定子對地(小學壓定子及殼體接地)的介損及電容量測試可以在拆除低壓側引線后根據反接線法進行，所測數據可以直接與歷史數據對比剖析，以判定變壓器低壓定子對地的絕緣狀況；變壓器中學壓定子對低壓定子或鐵芯的介損和電容量測試，根據正接線的形式進行，所得數據與各側引線是否拆除無關。
34.最后，按照本次數據、歷史數據及相關標準，對變壓器中學壓定子的絕緣狀況進行剖析判定，并得出確切的推論。
35.一種不拆引線的變壓器中學壓定子對地介損及電容量測量系統，包括以下模塊：
36.檢測模塊：用于在變壓器中學壓定子的引線安裝前后分別檢測變壓器中學壓定子對地的介損及電容，以及變壓器中學壓定子及引線所連設備對地的介損及電容；
37.參數確定模塊：用于借助檢測模塊的檢測數據確定變壓器中學壓定子對地的介損及電容。
38.一種計算機設備，包括儲存器、處理器及儲存在儲存器上并可在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現以下步驟：
39.步驟1、變壓器中學壓定子的引線未安裝時，檢測變壓器中學壓定子對地的介損tanδ1及電容量c1；
40.步驟2、變壓器中學壓定子的引線安裝后，檢測變壓器中學壓定子及引線所連設備對地的介損tanδ0及電容量c0；
41.步驟3、確定變壓器中學壓引線所連設備對地的介損tanδ2及電容量c2；
42.步驟4、變壓器中學壓定子引線安裝完成后，在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損tanδ及電容量c；
43.步驟5、確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1。
44.一種計算機可儲存介質，其上儲存有計算機程序，所述計算機程序被處理器執行時實現以下步驟：、
45.步驟1、變壓器中學壓定子的引線未安裝時，檢測變壓器中學壓定子對地的介損tanδ1及電容量c1；
46.步驟2、變壓器中學壓定子的引線安裝后，檢測變壓器中學壓定子及引線所連設備對地的介損tanδ0及電容量c0；
47.步驟3、確定變壓器中學壓引線所連設備對地的介損tanδ2及電容量c2；
48.步驟4、變壓器中學壓定子引線安裝完成后，在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損tanδ及電容量c；
49.步驟5、確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1。
50.下邊結合附圖和施行例對本發明作進一步的說明。
51.施行例
52.為使本發明施行例的目的、技術方案和優點愈發清楚，下邊將對本發明施行例中的技術方案進行清楚、完整地描述。其實，所描述的施行例是本發明一部份施行例，而不是全部的施行例。基于本發明中的施行例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他施行例，都屬于本發明保護的范圍。
53.結合圖1，一種不拆引線的變壓器中學壓定子對地介損及電容量測量方式，包括以下步驟：
54.步驟1、交接試驗時，變壓器中學壓定子的引線未安裝時，檢測變壓器中學壓定子對地的介損tanδ1及電容量c1，具體為：
55.步驟2、變壓器中學壓定子的引線安裝后，檢測變壓器中學壓定子及引線所連設備對地的介損tanδ0及電容量c0；
56.步驟3、確定變壓器中學壓引線所連設備對地的介損tanδ2及電容量c2，具體為：
57.c2＝c
0-c158.tanδ2＝(c0*tanδ
0-c1*tanδ1)/(c
0-c1)。
59.步驟4、變壓器中學壓定子引線安裝完成后，例行試驗時，在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損tanδ及電容量c；
60.步驟5、確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1，具體為：
61.c
′1＝c-c262.tanδ
′1＝(c*tanδ-c2*tanδ2)/(c-c2)。
63.進一步的，所述步驟1、步驟2、步驟3、步驟4中的檢測方法為反接法。
64.進一步的，當所述變壓器為中學壓自耦變壓器時，進行檢測時須要將變壓器中學壓定子進行短接，以防止定子電感和激磁耗損來的偏差。
65.進一步的，當所述變壓器中學壓定子的引線寬度小于設定的閥值時，比如30米時，檢測對地介損及電容量時采用具有抗干擾功能的介損測試儀，并選用外接升壓器的模式。
66.進一步的，當所述變壓器中學壓定子的引線較長時，檢測時電流設置為8kv或6kv。
67.本施行例中的220kv變電廠內主變及其一側間隔的結構如圖2所示；
68.對于220kv中學壓自耦變壓器，其中學壓側套管所引出的高壓引線上，并聯有小學壓側的避雷器和26013、7013刀閘的支柱瓷盤(小學壓引線所連設備)，中學壓引線對地電容為幾百到幾千皮法，而避雷器和支柱瓷盤對地基本上是絕緣的，電容量為幾十到幾百皮法。
69.220kv中學壓自耦變壓器的內部結構如圖3所示；中學壓定子的引線及所聯設備對地電容量為c2；在主變鐵芯、低壓定子接地時，鐵芯、低壓定子之間的電容量c
將被短接，低壓定子與小學壓定子之間的電容量為cb，小學壓定子對地的電容量為c
e2
，小學壓定子對低壓定子、外殼及地的電容量為c1(cb、c
e2
的并聯)。確切測出c1這部份的電容量和介損對判定變壓器絕緣狀況優劣有決定性作用。
70.下表為本施行例中步驟1-2中變壓器中學壓定子的介損測試數據：
[0071][0072]
下表為本施行例中步驟4-5中變壓器中學壓定子的介損測試數據，以及借助本專利的方式得到的介損數據：
[0073][0074]
220kv變壓器在20℃時的介質耗損質數應不小于0.008，定子電容量應與先前試驗結果相比無顯著變化。據悉，還應將結果與有關數據比較，包括同類設備間的數據，出廠試驗數據，與歷次同水溫下的數據比較，若試驗結果超標，結合絕緣內阻、絕緣油試驗、耐壓、紅外成像、高壓介損等試驗項目結果綜合判定。
[0075]
可以看出，本發明的技術方案解決了必須拆除變壓器中學壓引線方可檢測變壓器中學壓定子對地介損及電容量的困局，有效減少了檢修人員數目和小型機械設備的使用，降低了停水試驗時拆裝引線對人身及設備帶來的不安全誘因，降低了停水試驗時間，提升了電網計劃?rùn)z修的效率，對電網的安全、經濟、可靠運行提供了有力的安全保障，取得了明顯的經濟和社會效益。
[0076]
以上施行例顯示和描述了本發明的基本原理、主要特點。本行業的技術人員應當了解，本發明不受上述施行例的限制，上述施行例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明就會有各類變化和改進，這種變化和改進都落入要求保護的本發明范圍內。
技術特點：
1.一種不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，包括以下步驟：步驟1、變壓器中學壓定子的引線未安裝時，檢測變壓器中學壓定子對地的介損tanδ1及電容量c1；步驟2、變壓器中學壓定子的引線安裝后，檢測變壓器中學壓定子及引線所連設備對地的介損tanδ0及電容量c0；步驟3、確定變壓器中學壓引線所連設備對地的介損tanδ2及電容量c2；步驟4、變壓器中學壓定子引線安裝完成后，在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損tanδ及電容量c；步驟5、確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1。2.按照權力要求1所述的不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，所述步驟3中的確定變壓器中學壓引線所聯設備對地的介損tanδ2及電容量c2，具體為：c2＝c
0-c1tanδ2＝(c0*tanδ
0-c1*tanδ1)/(c
0-c1)。3.按照權力要求1所述的不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，所述步驟5中的確定變壓器中學壓定子對地的介損tanδ
′1及電容量c
′1，具體為：c
′1＝c-c2tanδ
′1＝(c*tanδ-c2*tanδ2)/(c-c2)。4.按照權力要求1所述的不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，所述步驟1、步驟2、步驟3、步驟4中的檢測方法為反接法。5.按照權力要求1所述的不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，當所述變壓器為中學壓自耦變壓器時，進行檢測時須要將變壓器中學壓定子進行短接，以防止定子電感和激磁耗損來的偏差。6.按照權力要求1所述的不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，當所述變壓器中學壓定子的引線寬度超過設定的閥值時，檢測對地介損及電容量時采用具有抗干擾功能的介損測試儀，并選用外接升壓器的模式。7.按照權力要求1所述的不拆引線的變壓器中學壓定子對地介損及電容量測量方式，其特點在于，當所述變壓器中學壓定子的引線較長時，檢測時電流設置為8kv或6kv。8.一種不拆引線的變壓器中學壓定子對地介損及電容量測量系統，其特點在于，包括以下模塊：檢測模塊：用于在變壓器中學壓定子的引線安裝前后分別檢測變壓器中學壓定子對地的介損及電容，以及變壓器中學壓定子及引線所連設備對地的介損及電容；參數確定模塊：用于借助檢測模塊的檢測數據確定變壓器中學壓定子對地的介損及電容。9.一種計算機設備，包括儲存器、處理器及儲存在儲存器上并可在處理器上運行的計算機程序，其特點在于，所述處理器執行所述計算機程序時實現權力要求1-7中任一項所述方式的步驟。
10.一種計算機可儲存介質，其上儲存有計算機程序電阻的測量方法步驟高中，其特點在于，所述計算機程序被處理器執行時實現權力要求1-7項所述的方式的步驟。
技術總結
本發明公開了一種不拆引線的變壓器中學壓定子對地介損及電容量測量方式，首先在變壓器中學壓定子的引線未安裝時和安裝后，分別檢測變壓器中學壓定子對地的介損及電容量，以及檢測變壓器中學壓定子及引線所連設備對地的介損及電容量，進而確定變壓器中學壓引線所連設備對地的介損及電容量；以后在不拆中學壓引線情況下，檢測變壓器中學壓定子及引線所聯設備對地的介損及電容量，最終得到變壓器中學壓定子對地的介損及電容量。本發明的技術方案有效減少了檢修人員數目和小型機械設備的使用，降低了停水試驗時拆裝引線對人身及設備帶來的不安全誘因，可操作性強，檢查數據確切、工作效率高。效率高。效率高。
技術研制人員：張志恒倪詩坤馬杰陳成縣丁超唐玉風
受保護的技術使用者：國網廣東節電力有限公司平頂山供電分公司
技術研制日：2022.05.19
技術公布日：2022/7/12
