當被問到初中哪一科比較難時，很多學生都會說當然是物理。這并非沒有根據。記得小星上初中的時候，最頭疼的科目就是物理。當時小星的很多同學也都覺得物理很難。要說物理哪一部分更難，在小星看來，非電莫屬。
小星學習電的單位時，每節課她都會發抖初中物理畫電路圖視頻，因?yàn)樗ε挛锢砝蠋熃腥似鸫不卮饐栴}。我們的物理老師是一位女老師。雖然下課后她很溫柔善良，但到了上課的時候，他卻變得很嚴厲。現在回想起來，我覺得那是我學生時代的“影子”。
按理說初三的電就是那些東西，電流、電壓、電阻、電磁、電熱、電路……但是當這些組合在一起的時候，突然就變得復雜了。以電路圖為例。我們知道，電路圖的一個非常經典的考題就是給你一張電路圖，讓你把對應的物理對象連接起來，或者給你一張物理對象連接起來的圖留學之路，讓你畫出電路圖。小星在這類題上總是丟分，而且經常出錯。我們都知道我們需要沿著電流流動的方向畫圖，但是我們?cè)诋嫷臅r(shí)候卻很困惑。
那么，這樣的電路圖應該怎么畫呢？

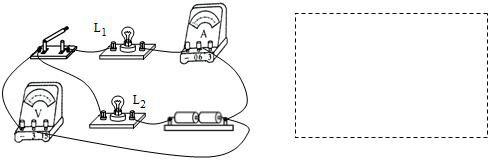

看實物，畫電路圖
關鍵還是看圖。嗯，雖然是廢話，但是這是最重要的一點。首先把圖看清楚，然后你一定知道電路只有兩種，串聯和并聯。串聯電路基本上一眼就能看出，畫起來也比較簡單。只要找到電源的正極，順著電流的方向流向電源的負極，明確圖中各元件的位置，然后畫圖即可。
并聯電路有點麻煩，而且很容易出錯。首先，尋找電源的正極。從電源正極開始，沿電流方向找到分叉點，然后找到支路電流的交匯點，即可算出有多少支路。不過初中物理畫電路圖視頻，一般來說，考試有兩個分支。有多個組件，電壓表檢測哪些端子上的電壓。了解了這些之后，就可以開始畫畫了。
先畫電池，然后畫兩段主干道。繪制主要道路上的組件。在分支點和匯合點繪制分支道路。按照元件的標準順序，水平和垂直繪制，并用鉛筆圖檢查。一切無誤后，將電壓表拉到被測電路兩端。

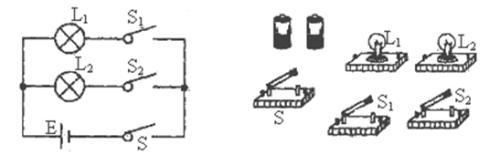

看電路圖，畫出元件
如果說看實際電路圖畫電路圖很容易，那么看電路圖后連接元件就有點困難了。我該怎么畫這個？
最好先看圖，確定是串聯電路還是并聯電路。這兩個電路還是很容易識別的。如果是并聯電路，必須在電路圖上找到并標記出分支點和連接點，并明確各元件的位置。檢查位置并區分該元件屬于主電路還是分支電路。了解了這些之后，就可以開始連接物理圖了。
首先連接電池組，找到電源正極。從正極端子開始，連接主電路元件。找到分支點后，連接分支電路。不要畫任何東西，按順序畫。直到連接點，然后繪制另一個分支。注意電線不能交叉。電線必須引至端子（開關、電流表、電壓表等）并連接至電流表。對于電壓表，要注意正極和負極端子。遇到滑動變阻器時，一定要先做一次，然后再拉。檢查電路無誤后，最后將電壓表連接到被測電路兩端。
