滑動變阻器接線方法解析：如何判斷電阻變化，掌握這幾點是關鍵

2025-11-21 10:25:05教育資訊0

初中物理滑動變阻器

鉛筆芯充當滑阻

初中物理滑動變阻器

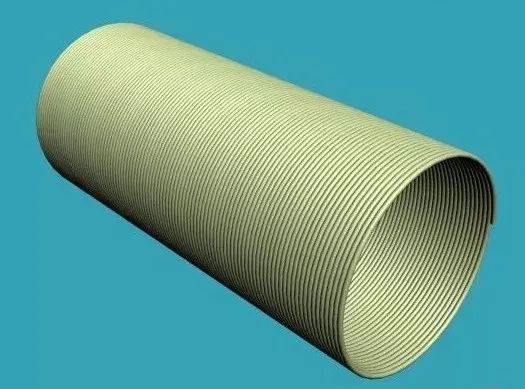

繞成螺旋狀的電阻線

初中物理滑動變阻器

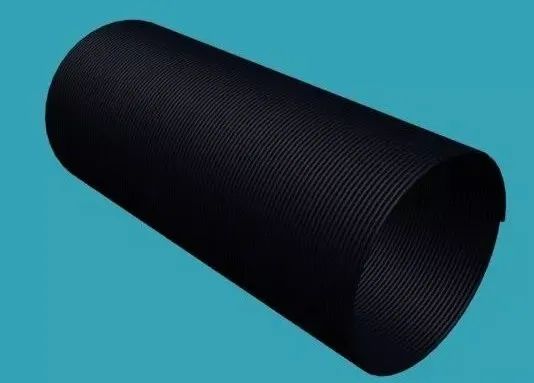

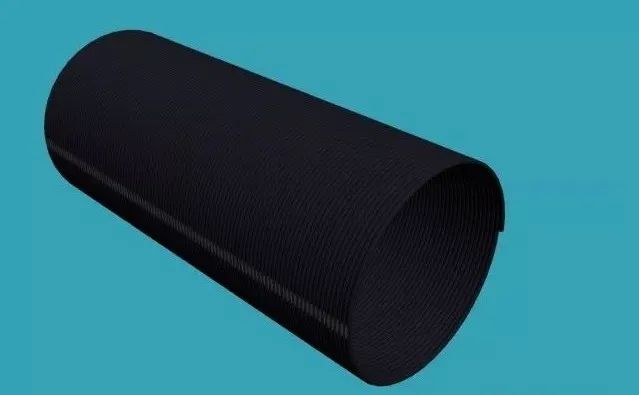

涂了絕緣漆的電阻線

初中物理滑動變阻器

將滑片接觸位置的絕緣漆刮掉

初中物理滑動變阻器

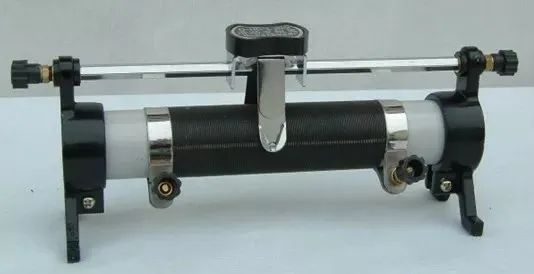

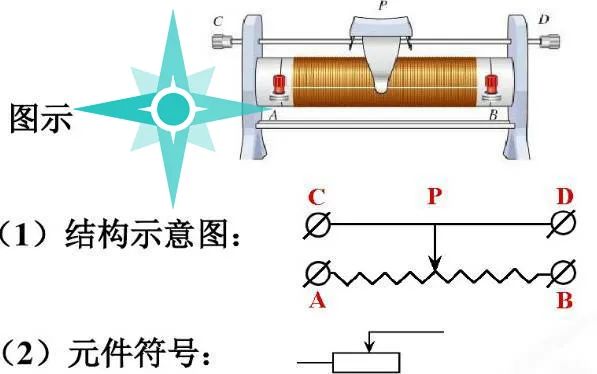

滑動變阻器實物圖

初中物理滑動變阻器

滑動變阻器調節發光筆亮度

初中物理滑動變阻器

存在著滑動變阻器，其接線柱的總數是四個。于使用期間，要挑選“一上一下”狀態的兩個接線柱用于連線的操作。

初中物理滑動變阻器

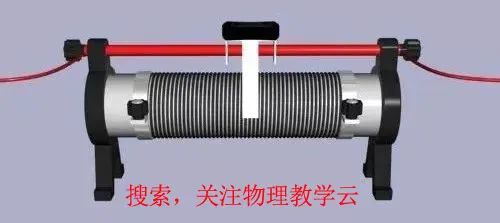

紅色部分電流通過

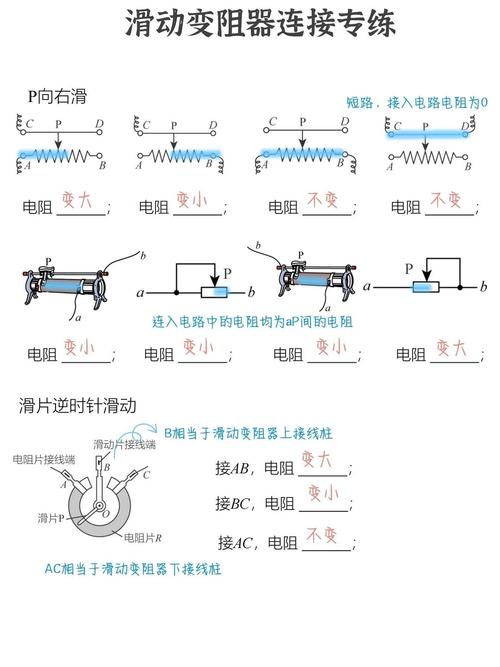

選擇不同的接線柱，滑動變阻器阻值變化特點不同。

判斷滑動變阻器電阻變化規律的方法：

先是要去判斷滑片哪一側的電阻線被連入到了電路當中，接著要去判斷滑片朝著某一個方向滑動的時候，連入電路的那個電阻線的長度究竟會變長還是會變短，最后還要確定電阻到底是變大還是變小。

初中物理滑動變阻器

紅色部分為電流流過的部分

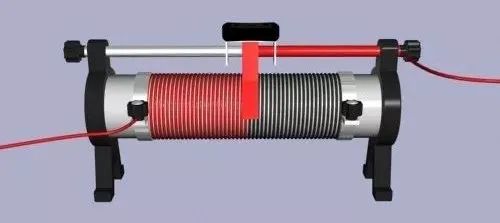

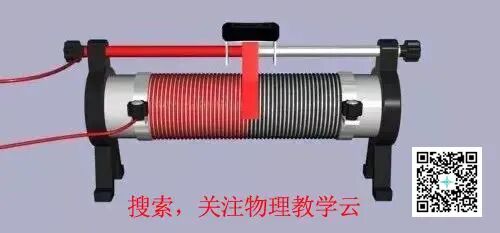

上方那兩張圖，都是滑片左邊的電阻線接入到電路之中，在滑片向左移動的時候起步網校，這部分電阻線會變短初中物理滑動變阻器，電阻隨之變小，而當滑片向右移動時，電阻就會變大。

初中物理滑動變阻器

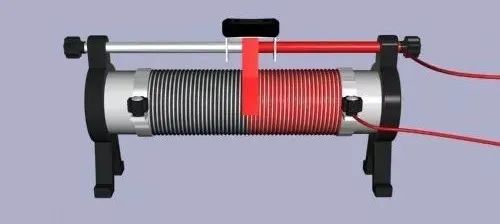

上方的兩張圖，都是滑片右側的那部分電阻線接入到電路之中的情況，當滑片朝著左邊移動的時候，這部分電阻線的長度就會變長，電阻也就會變大，而當滑片朝著右邊移動的時候，電阻則會變小。

從上面能夠知道，滑動變阻器電阻變化的特點，是由下方所選擇的接線柱來決定的。

另外，滑動變阻器還有兩個特殊接法：

初中物理滑動變阻器

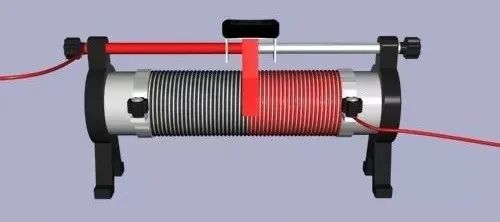

使用上方那倆接線柱之時，金屬桿接入進電路當中，滑動變阻器等同于導線。

初中物理滑動變阻器

把下方兩個接線柱予以運用之際，整個電阻線路接入至電路當中，滑片對其沒能起到作用，滑動變阻器等同于是定值電阻。

初中物理滑動變阻器

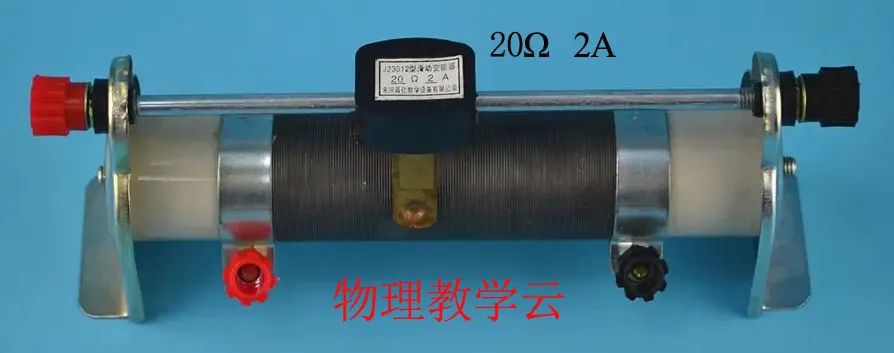

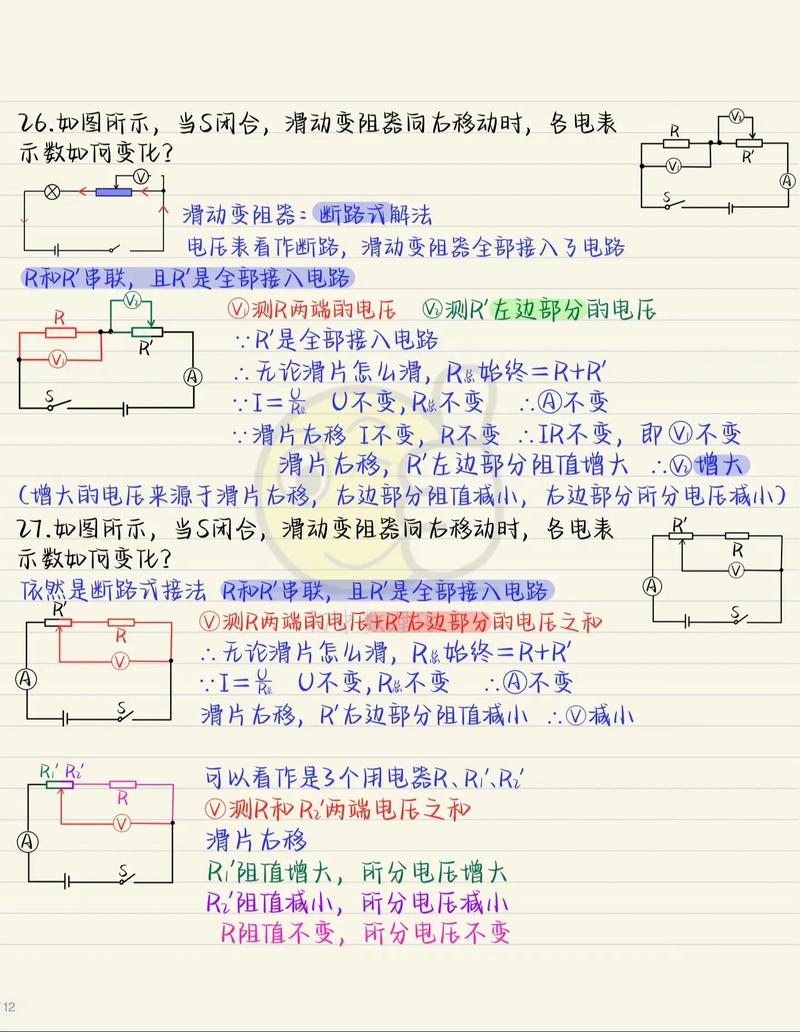

如圖所示初中物理滑動變阻器，滑片頂部銘牌之上，標有滑動變阻器的相關若干內容，比如說規格參數，其中明確表示該滑動變阻器允許通過、能夠承受的最大電流數值為 2A，并且其最大電阻值是 20Ω 。
