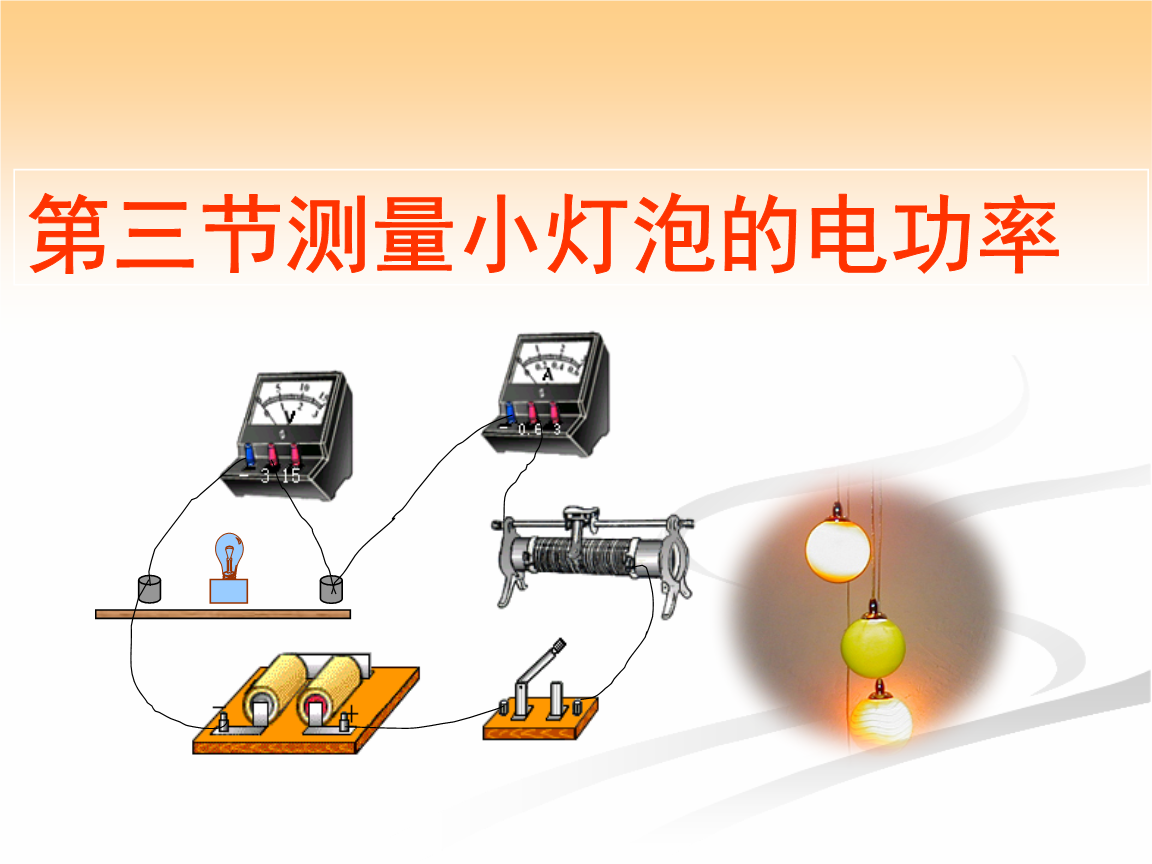

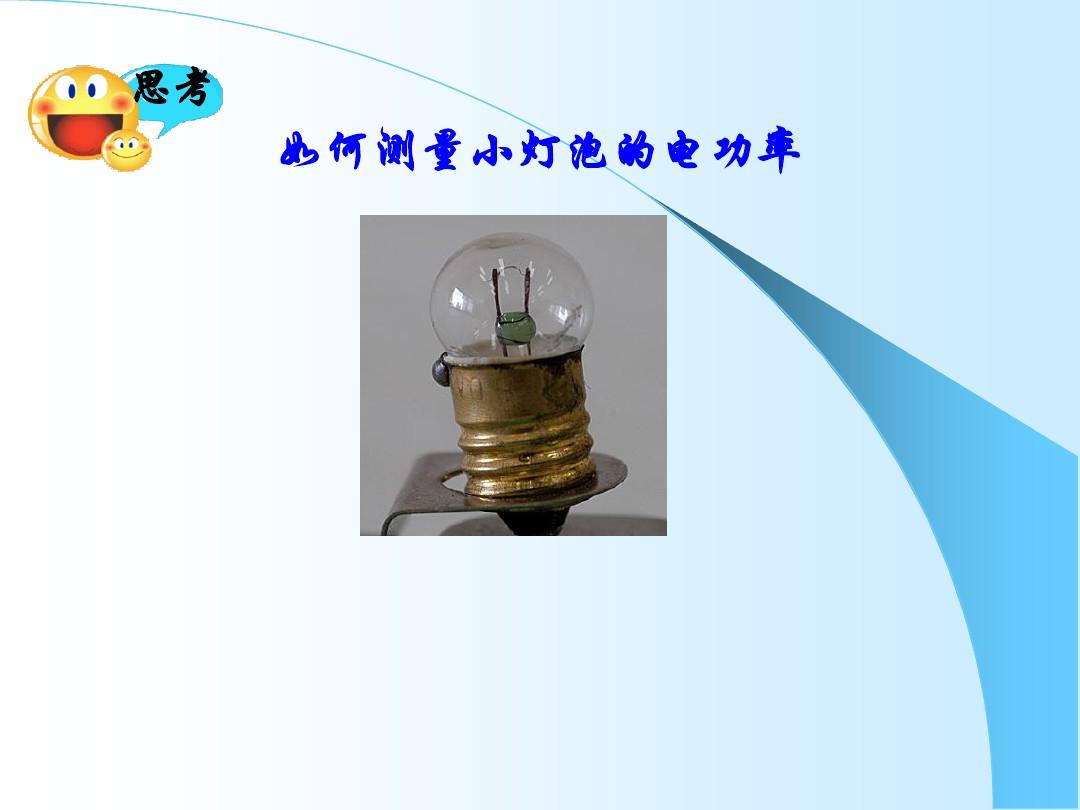

第3節檢測小燈泡電功率第十八章電功率導出新課講授新課課堂小結當堂訓練九年級數學（RJ）教學講義檢測小燈泡的電功率PPT講義第1頁生活中慣用各類燈白熾燈日光燈高壓汞燈節能燈LED燈氙氣導出新課檢測小燈泡的電功率PPT講義第2頁問題導出：看完畫廊，你心里會有什么疑惑呢?A.如何在不一樣場所選擇適當燈？B.為什么我們見到燈有亮一些，有暗一些？C.如何曉得在相等時間里哪一個燈泡消耗電能多？D.燈泡標牌上信息有哪些含意呢？……導入新課檢測小燈泡的電功率PPT講義第3頁燈泡額定電流是220V燈泡額定功率是45W導出新課檢測小燈泡的電功率PPT講義第4頁如何檢測燈泡電功率？這次試驗選擇哪一個方式呢？檢測電功率還能使用專用功率表，不過在非專業試驗中，常常經過電壓和電流檢測來間接獲知用家電電功率。導出新課檢測小燈泡的電功率PPT講義第5頁學習目標1.會用電流表、電流表測小燈泡電功率，深入了解額定功率和實際功率；2.曉得小燈泡電功率隨它兩端電流改變而改變，并發現其改變規律。導出新課檢測小燈泡的電功率PPT講義第6頁檢測小燈泡電功率。P=UI（伏安法測電功率）實驗?zāi)吭囼炘黼娫础㈤_關、導線、電流表、電壓表、滑動變阻器、小燈泡（額定電流2.5V）。
試驗器材請根據試驗原理畫出試驗電路圖。講授新課檢測小燈泡的電功率PPT講義第7頁試驗電路圖講授新課檢測小燈泡的電功率PPT講義第8頁（1）聯通變阻器滑片使小燈泡兩端電流分別為額定電流、低于額定電流、高于額定電流（約1.2U額）。（2）統計電流值，電壓值，同時觀察比較燈色溫有何分辨。試驗要求試驗數據統計表該如何設計呢？講授新課檢測小燈泡的電功率PPT講義第9頁次數電流U/V電壓I/A電功率P/W發光情況123小燈泡額定電流是。2.5試驗數據統計表講授新課檢測小燈泡的電功率PPT講義第10頁（1）將電流表和電壓表表針調零，斷掉開關，根據電路圖聯接電路測量電功率的電路圖，將滑動變阻器滑片置于電阻最大處。（2）閉合開關，調整滑動變阻器滑片，使電流表示數依次為2.5V、1.5V和3V，依次記下電流表示數U和對應電壓表示數I，分別將U、I統計在表格中；（3）觀察并比較三次小燈泡發光情況，將現象統計在表格中。試驗步驟講授新課檢測小燈泡的電功率PPT講義第11頁次數電流U/V電壓I/A電功率P/W發光情況123小燈泡額定電流是。2.5試驗數據統計表2.51.53.0正常發光比正常發光暗比正常發亮光0.300.180.360.750.271.08講授新課檢測小燈泡的電功率PPT講義第12頁剖析數據U實=U額P實=P額燈正常發光U實＜U額P實P額燈比正常發光實＞U額P實P額燈比正常發光_____＜＞暗亮試驗推論1.不一樣電流下，小燈泡功率不一樣。
實際電流越大，小燈泡功率越大。2.小燈泡色溫由小燈泡實際功率決定，實際功率越大，小燈泡越亮。講授新課檢測小燈泡的電功率PPT講義第13頁交流與合作1.對小燈泡電功率進行了三次檢測，為什么不求小燈泡功率平均值？2.這次試驗與伏安法測內阻相比較，有什么優缺？試驗中最可能出現錯誤是哪幾個步驟？在哪方面輕易出現較大偏差？3.在試驗設計、操作和剖析過程中，你發現了哪些新問題？講授新課檢測小燈泡的電功率PPT講義第14頁這個電路有哪些錯誤或不妥之處嗎？應當如何糾正？講授新課檢測小燈泡的電功率PPT講義第15頁甲燈標有“PZ220V40W”，乙燈標有“PZ220V100W”，將兩盞燈并連接在220V電路中，比較兩燈照度。知識拓展：燈泡色溫比較拓展1：推論：U實=U額時，P額大燈泡亮。講授新課檢測小燈泡的電功率PPT講義第16頁將上述兩燈串連接在220V電路中，比較兩燈照度。比較兩盞燈色溫，應比較它們實際功率測量電功率的電路圖，實際功率大燈泡亮。拓展2：推論：U實≠U額時，P額小燈泡亮。知識拓展：燈泡色溫比較講授新課檢測小燈泡的電功率PPT教案第17頁試驗原理：伏安法試驗方式：注意事項：電流表、電流表、滑動變阻器聯接和使用試驗推論：小燈泡色溫隨功率改變而改變P=UI課堂小結檢測小燈泡功率檢測小燈泡的電功率PPT講義第18頁1.借助如圖所表示器材，檢測小燈泡電功率。
（1）在閉合開關前，滑動變阻器連入電路內阻電阻應最___，即滑片應坐落____端（填“左或右”）。大左當堂訓練檢測小燈泡的電功率PPT講義第19頁（2）閉合開關后，發現燈泡不亮，電流表有示數，電壓表無示數，則電路中可能出現故障是。燈泡斷路當堂訓練檢測小燈泡的電功率PPT講義第20頁（3）排除故障后，再度閉合開關，聯通滑動變阻器滑片，當電流表示數為2V時，電壓表示數如圖所表示，此時電壓為____A，小燈泡功率為___W。0.30.6當堂訓練檢測小燈泡的電功率PPT講義第21頁2.小燈泡上標有“6V3W”字樣，將這盞燈接到3V電流下，它比正常發光時___（選填“亮”或“暗”），這時它實際功率為。（燈泡內阻保持不變）暗0.75當堂訓練檢測小燈泡的電功率PPT講義第22頁3．把“220V40W”燈泡接在110V電路中，求燈泡實際功率。（燈泡內阻保持不變）解：由P=UI、I=U/R得=1210Ω=10W當堂訓練檢測小燈泡的電功率PPT講義第23頁
