雙控開關接線分單聯雙控、雙聯雙控開關、三聯雙控開關三種，在本文土巴兔小編主要通過介紹是哪些是雙控開關、單聯雙控接線、雙聯雙控開關、三聯雙控開關及原理三個方面為你們介紹雙控開關截圖，為你們做電路接線參考。
一、什么是雙控開關
1、雙控開關的種類
雙控開關由于控制面板上開關按鍵的不同可以分為單聯雙控開關、雙聯雙控開關、三聯雙控開關，根據聯數的降低接線困難也會遞增，這個時侯一張全面的雙控開關接線圖能夠幫上大忙了，下邊就逐一來探討這三種雙控開關的原理、接法和接線圖。
2、什么是雙控開關
首先我們先了解哪些是雙控開關串聯開關的接線方法，雙控開關是指對某個設備進行兩個地方的分別控制，例如假如是照明燈，那有在臥室進門控制書房燈光的，你到了房間要睡著的時侯再跑去書房熄燈就累了，在廚房你可以也安一個開關對書房燈進行控制。同樣在鞋廠上面對某個馬達進行兩地控制都是很平常的事情，所以雙聯雙控就是指不地方的兩個面板上各兩個鍵，共控制兩個電源達到在不同地方可以控制同一設備(如，照明燈)。
二、單聯雙控開關接線圖(含原理和接線方式)
1、單聯雙控開關接線圖
2、單聯雙控開關原理
單聯雙控開關實際上就是兩個單刀雙擲開關串聯上去后再接入電路。每位單刀雙擲開關有三個接線端，分別連著兩個觸點和一個刀。
3、單聯雙控開關接法
把兩個單刀雙擲開關的兩個觸點分別相連，即開關1的觸點1與開關2的觸點1相連，開關1的觸點2與開關2的觸點2相連，之后兩個開關的刀做為整個開關的兩端接入電燈的兩端。這樣當開關1和2的刀同時接打向各自觸點1或同時打向觸點2時，電路接通，則燈亮。若兩開關的刀一個打向觸點1而另一個打向觸點2時，電路不通，則燈滅。為此兩個開關都可以控制燈。兩個開關可以置于走道的上下兩端，或過道的兩端，這樣可以在步入過道前關燈，通過過道后在另一端開燈，既能照明，又能避開人走燈不滅而浪費電。
三、雙聯雙控開關接線圖(含原理和接線方式)
1、雙聯雙控開關接線圖

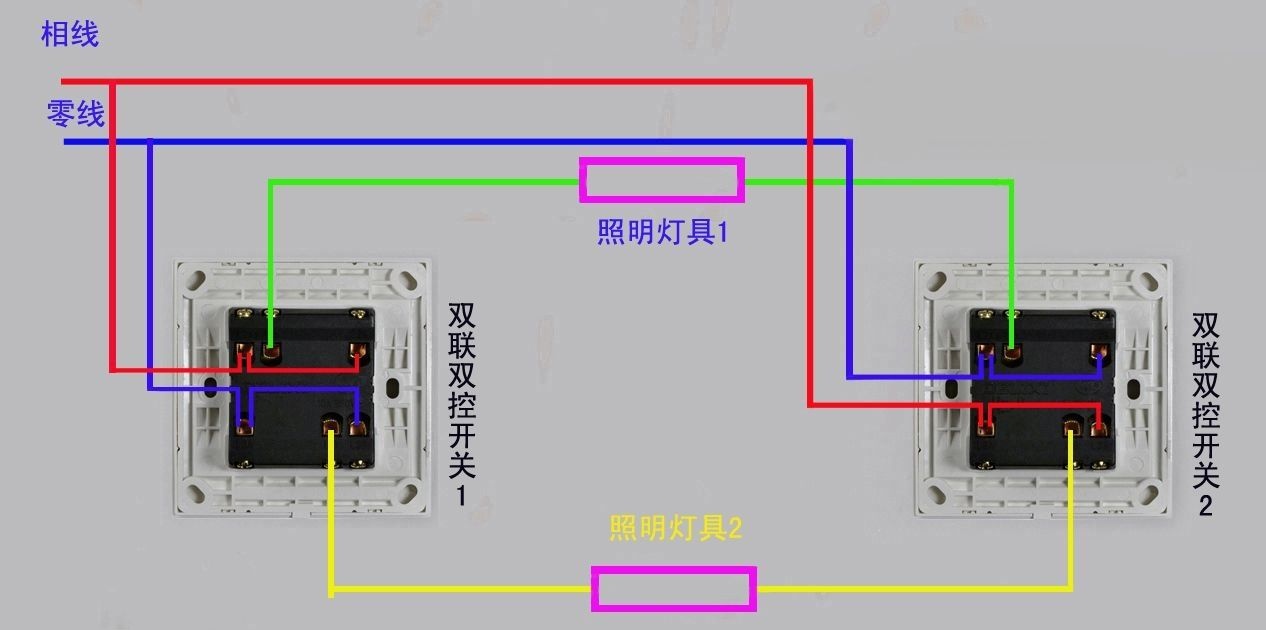

雙聯雙控開關接線圖1
2、雙聯雙控開關原理
雙聯雙控開關的定義與單聯雙控開關的定義差不多，惟一的區別就是雙聯是2個按鍵的開關，單聯就只是一個按鍵的開關。那哪些是雙聯雙控開關呢?雖然很簡單，就是指在一個面板上，通過兩個按鍵來控制兩個用電設備，就是兩個開關控制這兩條電路。
3、雙聯雙控開關的接線
先將一個雙控開關的中間接線柱聯接到火線串聯開關的接線方法，再將另一個雙控開關的中間接線柱聯接到燈管(或螺口燈具的中心舌片)，之后聯接來回線，也就是用兩條紅色導線任意聯接上下兩個接線柱;零線則直接聯接到燈管的另一個觸點(或螺口燈具的螺紋)這樣就完成聯接了。

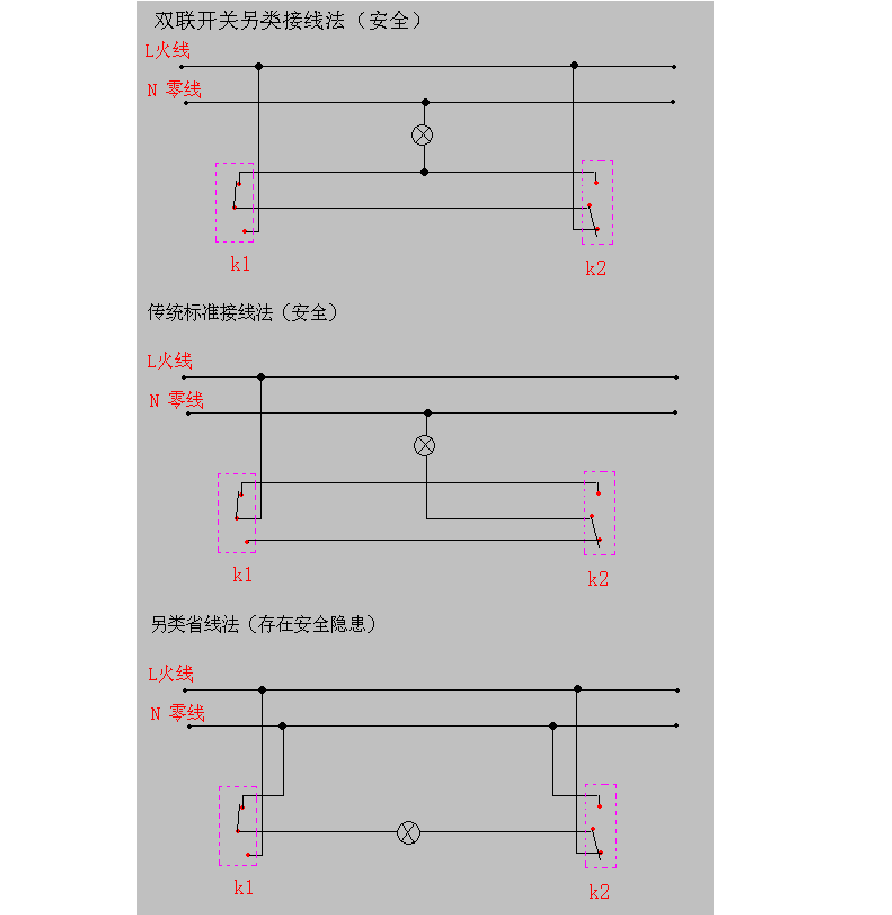

雙聯雙控開關接線圖2
四、三聯雙控開關接線圖(含原理的接線方式)
1、三聯雙控開關接線圖
三聯雙控開關接線圖
2、三聯雙控開關的原理
三聯雙控開關的原理跟前面兩種雙控開關是一樣的，就一個控制面板同時集合%E。
