1、施工臨時供電估算一、確定供電數目建筑工地臨時供電，包括動力用電與照明用電兩種，在估算用電量時，從如下各點考慮：1全工地所使用的機械動力設備，其他電氣工具與照明用電的數目；2施工總進度計劃中施工頂峰階段同時用電的機械設備最高數目；3各類機械設備在工作中需用的情況。總用電量可按以下公式估算：?jiǎn)伟嗍┕r(shí)，用電量估算可不考慮照明用電。各類機械設備以與室外外照明用電定額見表34-40表34-42。因?yàn)檎彰饔秒娏克嫉谋戎剌^動力用電量要少得多，所以在計算總用電量時可以簡化，只要在動力用電量即公式34-57括弧中的第一、二兩項之外再加10%作為照明用電量即可。二、選擇
2、NKjc../.htmt電源1選擇建筑工地臨時供電jc../.htmt電源時須考慮的誘因1建筑工程與設備安裝工程的工程量和施工進度；2各個施工階段的電力須要量；3施工現場的大小；4用電設備在建筑工地上的分布情況和距離jc../.htmt電源的遠近情況；5現有電氣設備的容量情況。2臨時供電jc../.htmt
3、電源的幾種方案1完全由工地附近的電力系統供電，包括在全面復工前把永久性供電外線工程做好，設置變電廠；2工地附近的電力系統只能供給一局部，尚需自行擴大原有jc../.htmt電源或增設臨時供電系統以補充其不足；3借助附近高壓電力網，申請臨時配電jc../.htmt變壓器；4工地坐落遙遠地區，沒有電力系統時，電力完全由臨時電廠供給。3臨時電廠通常有內燃機發電廠，火力發電廠，火車發電廠，水力發電廠。三、確定供電系統當工地由附近高壓電力網輸電時，如

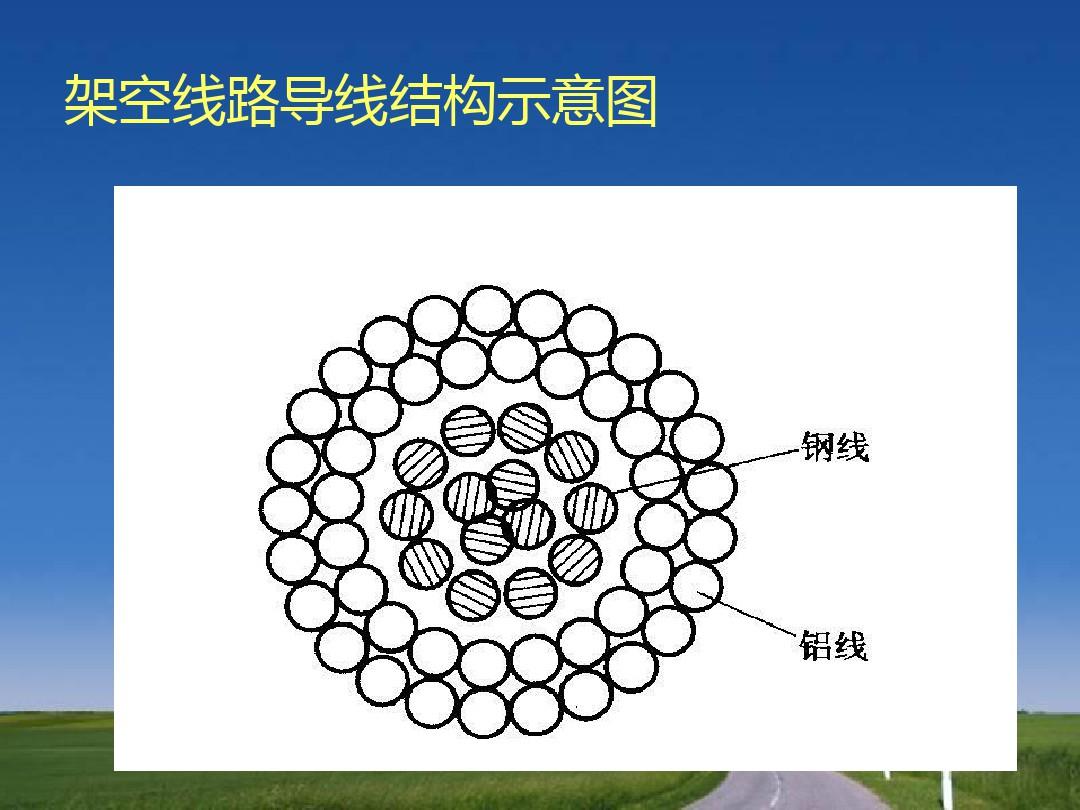

4、此在工地上設降糖變電所把電能從110kV或35kV降到10kV或6kV，再由工地如果干分變電所把電能從10kV或6kV降到380/220V。變電所的有效供電直徑為。1常用jc../.htmt變壓器工地變電所的網絡電流應盡量與永久企業的電流一樣，主要為380/220V。對于3kV、6kV、的高壓線路，可用架空裸線，其電桿距離為4060m，或用地下jc../.htmt線纜。戶外380/220V的低壓線路亦采用裸線，只
5、有與建筑物或jc../.htmt腳手架等不能保持必要安全距離的地方才宜采用絕緣導線，其電桿寬度為2540m。分支線與引入線均應由電桿處接出，不得由兩桿之間接出。配jc../.htmt電纜線路應盡量設在公路兩側，不得阻礙交通和施工機械的裝、拆與運轉，并要避免堆料、挖槽、修建臨時民房用地。室外低壓動力線路與照明線路，皆用絕緣導線。2，配電導線的選擇導線截面的選擇要滿足以下根本要求：1按機械硬度選擇：導線必須保證不致因通常機械損傷扭斷。在各種不同敷
6、設形式下，導線按機械硬度所容許的最小截面見表34-43。式中S導線截面mm2；M負荷矩kWm；P負載的電功率或線路輸送的電功率kW；L送jc../.htmt電纜線路的距離m；容許的相對電壓降即線路電流損失%；照明容許電壓降為2.5%5%，電動機電壓不超過5%；C系數，視導線材料、線路電流與配電方法而定。所選用的導線截面應同時滿足以上三項要求，即以求得的三個截面中的最大者為準，從jc../.htmt電纜線產品目錄中選用線芯截面。亦可按照具體情況抓
7、住主要矛盾。通常在公路工地和給排水工地作業線比擬長，導線截面由電壓降選取；在建筑工地配jc../.htmt電纜線路比擬短，導線截面可由允許電壓選取；在小負荷的架空線路中常常以機械硬度選取。3估算例題例為某學校建筑工程的施工作出供電設計。該工程施工的條件如下：1施工平面布置圖圖34-43；2施工動力用電情況：1QT1-6型塔式起重機一臺，其行走電動機為7.52kW，起重電動機為22kW，回轉電動機為3.5kW；2單筒式絞盤1臺，電動機功率為14kW；3400L混凝土攪拌機1臺，電動機為10kW；4濾灰機1臺，電動機為4
8、.5kW；5電動打夯機3臺，每臺電動機為1kW；6震動器5臺，每臺電動機為2.8kW。設計步驟：1計算施工用電總?cè)萘浚x擇配電jc../.htmt變壓器施工現場所用全部動力設備的總功率為：P7.52223..5132.8586.0kW此工地所用電動機其實已在10臺以上，但其主要負荷是塔式起重機，而塔式起重機的各臺水泵常常要同時工作，甚至滿載運行。所以須要系數K應當選得大一些。這兒，選用K0.7，cos0.75。這樣，動力用電容量即為：P動KP/cos0.786.0/0.7580.3kVA再加10%的照明用
9、電，算出施工用電總?cè)萘繛椋篜1.10P動1.1080.388.3kVA當?shù)馗邏弘姙閱蜗啵┕?dòng)力用電需單相380Vjc../.htmt電源，照明需三相220Vjc../.htmt電源，按上述要求可選得SL7-100/10型單相降糖jc../.htmt變壓器，其主要技術數據為：額定容量，高壓額定線電流10kV，低壓額定線電流為0.4kV，作Y
10、接使用。2確定jc../.htmt變壓器的位置和配jc../.htmt電纜線路的布局依照現場高壓jc../.htmt電源線路情況，以與jc../.htmt變壓器裝置地點應注意的一些原這般，jc../.htmt變壓
11、器的位置以西南角為宜圖34-43。塔式起重機配電盤設在軌道西端。絞盤配電盤的位置即豎井控制棚的位置與豎井間的距離，應等于或稍小于豎井的總高度，并以能認清被吊物為準。混凝土攪拌機設置在水泥庫附近，且在塔式起重機兩側。依照現場臨時設施和路燈照明等的須要，配jc../.htmt電纜線路分兩路，在總配電盤上位置在jc../.htmt變壓器旁分別由總刀閘進展控制。3配電導線截面的選擇為了安全和節省起見，選用BLX型橡皮絕緣鋁導線，按兩路分別進展估算。
12、1路北路導線截面的選擇：1按導線的容許電壓選擇該路的工作電壓為：3按機械硬度選擇由表34-43中獲知，橡皮絕緣銅線架空埋設時，其截面不得大于10mmmm2。最后，為了同時滿足上述兩者要求，1路導線的截面應選用10mmmm2。2路西段與南段導線截面的選擇：這一路因?yàn)橹饕?fù)荷是塔式起重機，而塔式起重機距jc../.htmt變壓器較近，南段線路上負荷量并不大，須要系數也較低，故2路導線可按兩段來考慮，即自jc../.htmt變壓器總配電盤至塔式起重機分支
13、的電桿為一段簡稱西段，此段需考慮到2路的全部負荷量；自塔式起重機分支的電桿至最后一根電桿為另一段簡稱南段，此段只要考慮絞車、振搗器以與打夯機等的用電量即可。1西段導線截面的選擇因?yàn)檫@段線路較短，而負荷量較大，即便其主要矛盾將表現在導線的允許電壓方面。因而只要估算出線路上的工作電壓，按表34-44中導線的持續允許電壓來選即可。2路所帶用電設備的總功率為：P27.52223..8x571.5kW如果K0按0.9考慮，且仍取cos0.75，這么其副總作電壓為由表34-45中查得，選截面為50mmmm2的橡皮絕緣銅線即可滿足要求，中線這么選用小1號35mmmm2的即可。2南段導線截面的選擇因?yàn)檫@
14、段線路所帶負荷的設備功率僅為P3=14132.現場用電功率怎么算，再加上這種機具的須要系數并不很高，線路電壓就不會很大，且線路并不太長，線路的電壓降也不是主要矛盾，因而根據導線的機械硬度選擇10mmmm2的橡皮絕緣銅線。自2路分支桿到塔式起重機配電盤這段支線的導線是專門供給塔式起重機用電的，所以它的截面即可按塔式起重機的須要進展選擇。由產品說明書中獲知，國產QT1-6型塔式起重機所采用的jc../.htmt電源缺相jc../.htmt線纜的機型為YH
15、C聯通式銅芯軟jc../.htmt線纜31616即三芯16mmmm2，第四芯供jc../.htmt接地接零保護用，截面為6mm2，與此jc../.htmt線纜相對應，橡皮絕緣銅線架空埋設時，選用。4勾畫施工現場電力供給平面圖在施工平面布置圖上現場用電功率怎么算，畫出jc../.htmt變壓器的安裝位置，低壓配jc../.htmt電纜線路的邁向以與電桿位置，并標出所用導線的機型與尺寸圖34-43。其標明方式如下：abcd，其中a表示大道編號，b為導線機型，c為導線根數，d為導線截面積。如圖34-43中的1-即表示第一路采用BLX型導線，10m2的4根。
