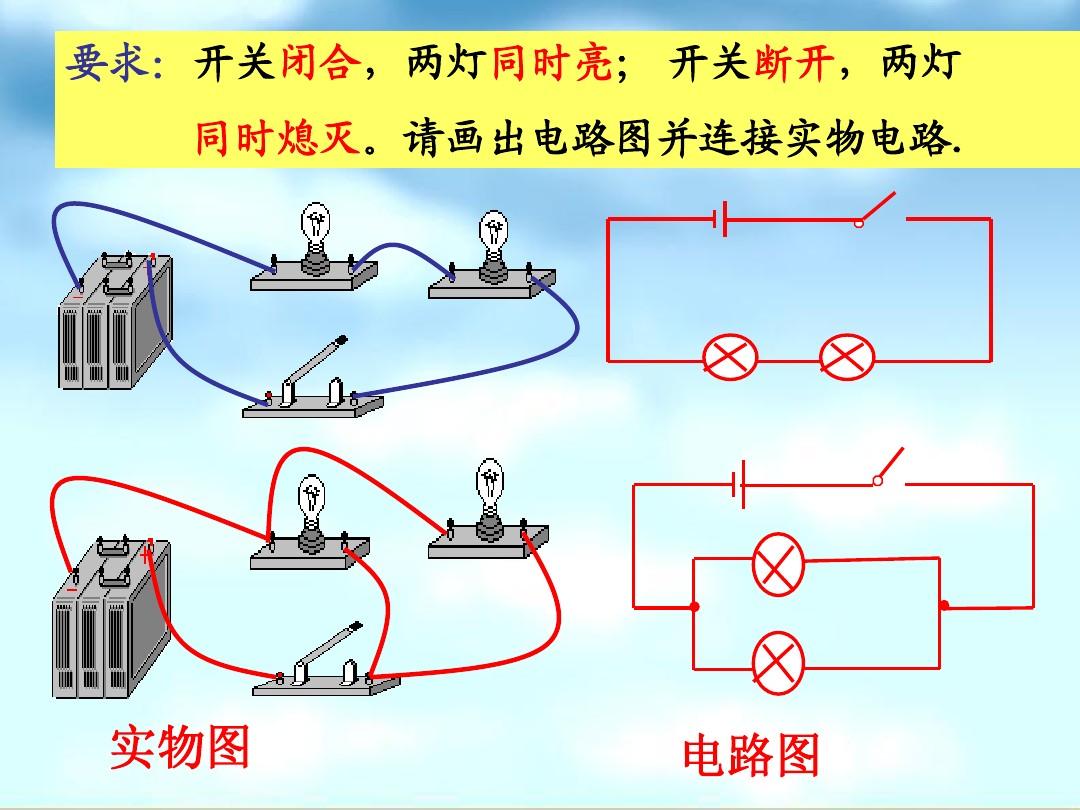

一、電路的基本組成： 2、復習幾種常見電路器件的符號。 電燈的正負極。 開關電源、家用電器、電線、開關電池或電池組。 ，即串聯電路和并聯電路，并闡明它們的連接特性和電壓特性。 電路器件展示：上節課我們只用了一個家電，而在實際電路中，家電往往不止一個，有時是兩個、三個甚至更多，那么如何將它們連接到電路中呢？ 電路圖 1.將電路元件連接起來的電路稱為串聯電路 c． 開關控制整個電路。 其控制功能及位置如左圖所示。 依次連接電路中的兩個小燈泡。 當一個燈泡點亮?xí)r，另一個燈泡點亮。 也很亮。 像這樣將器件一一連接起來-----稱為串聯電路。 實驗演示： 在串聯電路中，電壓從電源負極開始，依次經過開關、燈泡，最后接到電源正極。 實物圖： 電路圖： 當開關打開時，兩個燈泡有什么變化？ 改變開關的位置，連接工作特性開關的控制特性，一個接一個，不分路。 每個家電的工作是相關的：如果任何一個家電不工作，其他家電就會停止工作。 一個開關可以控制各種家用電器的工作，與開關的位置無關。 1、將電路元件連接起來的電路稱為并聯電路。 C。 主干道開關控制，大道開關控制。 當S2 關閉，S 和S1 打開時，燈泡L1 和L2 會發生什么變化？ L1L2 當開關 S1 斷開，開關 S 和 S2 接通時，燈泡 L1 和 L2 會發生什么變化？ 工作特性 連接特性 開關控制特性 每個家用電器（包括與家用電器相連的開關）都連接在電路的兩點之間。
當某條通路被切斷時，其他通路上的家用電器照常工作。 支路上的開關可以控制所有家電電池串聯和并聯電路圖，而大街上的開關只能控制其所在大街上的家電。 如果電路中有兩臺家用電器，下列說法正確的是：【開關S閉合后，同時點亮的燈泡可能是并聯的，也可能是串聯的。 如果電路中有兩個家電，下列說法正確的是：【開關S閉合后，同時點亮的燈泡可能是并聯的，也可能是串聯的。 條件不足電池串聯和并聯電路圖，無法判斷。 答案：C（只有答案C才是綜合的） 找出下面電路連接圖中的錯誤和不足之處。 [分析][分析][分析]，火車在兩節車廂之間有兩間小屋，只有當兩間小屋的門都關閉時（每扇門相當于一個開關），車內手勢指示燈才會點亮后，標志牌上會顯示“廁所已被占用”字樣，提醒乘客兩間小屋內有人。 請將圖8中各器件的符號連接成滿足上述設計要求的電路圖。 （將原圖畫在答卷上并制作）找出下面電路連接圖中的錯誤和不足。 [分析][分析][分析]答：該電路是漏電流，雖然該電路不是家用電器，但沒有接入電路。 找出下面電路連接圖中的錯誤和不足。 [分析][分析][分析]B：電路中L2未接通電路，導致L2部分?jǐn)嚅_。 找出下面電路連接圖中的錯誤和不足。 [分析][分析][分析] C：電路其實是正確連接的，但是容易因為線交叉造成混淆。
并聯和L2記憶這節課我們學到了什么？ 將器件一個接一個依次連接而成的電路稱為串聯電路。 定義： 特點：電壓通路唯一，開關位置任意。 定義： 特征： 將器件并聯而成的電路。 當支路斷開時，整個電路就會斷開； 一條大道被破壞，不會影響到其他大道。 一、判斷題 1、馬路上的路燈好象是排成一串，所以是串聯的。 2、當幾個燈泡接入一個電路時，只要一個燈泡不發光，其他燈泡也一定不發光。 （3、在并聯電路的支路上接一個開關，可以控制路上所有家用電器的工作情況。 4、把彩色小燈泡串成一串，通電后點亮，拿起一個燈泡和休息會同時熄滅，這種燈泡是串聯的。 1.家里的燈、電視機、冰箱、洗衣機之間的連接方式 A.它們都是串聯的；B.有并聯和部分串聯； C. 都是并聯 2. 有三個相同的燈泡組成的電路中，如果其中一個燈泡突然熄滅，下列說法正確的是： A.如果電路是串聯電路，另外兩個燈泡必須正常發光； B. 如果電路是并聯電路，另外兩個燈泡也必須點亮 C. 如果電路是串聯電路，另外兩個燈泡也必須熄滅課后作業動腦數學1.2.3.4.5
