不要將穩壓管直接與Vcc并聯！

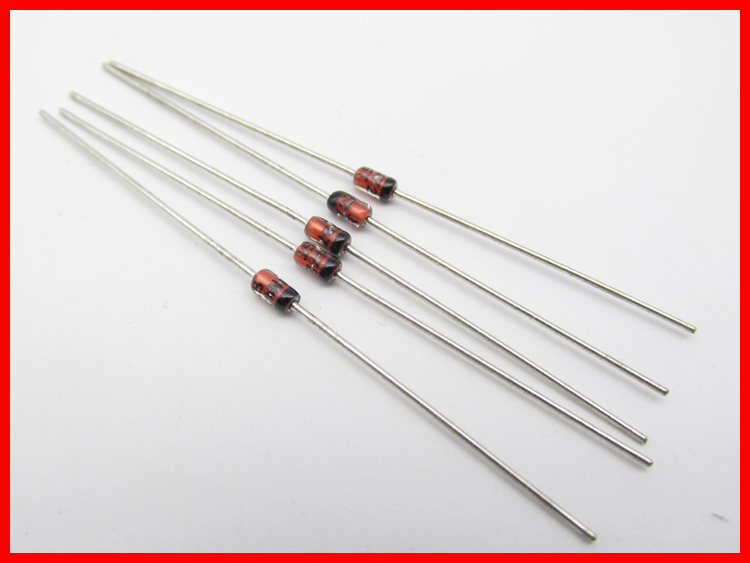

第一張照片
最近看到好幾位電源工程師來我們網站（ ）咨詢。 可能是他們在電路圖中Vcc接芯片的地方加了一個12V左右的穩壓管。 目的就是為了保證芯片的電流上限，目的很明確，穩壓管可以保護芯片不會因?yàn)榇箅娏鞯膯栴}而損壞。 它看起來無害，但實際上很危險。
我們上去初步分析一下
大概計算一下齊納管的功耗
如果在正常情況下，比如當Vcc定子下端為正串聯和并聯那個功率大，上端為負時，下端對地電位為14V，通過限流內阻和Vcc檢測晶閘管給穩壓管和芯片，此時我們估算穩壓管、IC和Vcc電容消耗的電壓：不考慮晶閘管的壓降，Iic++Ic=(14-12)/10= 0.2A，假設信噪比為0.5，則穩壓管和IC共同消耗的功率為12*0.2*0.5=1.2W。 去掉Vcc電容上的部分電壓后，即使沒有1.2W，IC和穩壓管消耗的功率還是比較大的。 之后芯片的電壓主要用做mos管的驅動消耗比較小，所以大部分幀率都在穩壓管上。
我們來看看限流內阻上的幀率。 假設基頻為 0.5，這是一個很好的估計。 變壓器Vcc定子下端為14V，穩壓管上壓降為12V。 如果不考慮檢測晶閘管內阻上的壓降為2V，可以估算出限流內阻上的幀率是22/10*0.5=0.2W，比較大。
請注意，里面的分析只是簡單的理論初步分析，并沒有考慮一些實際情況（比如電壓大的時候可能會把Vcc定子的電流拉低），幀率實際上可能會更低比之前的分析。 較小，但仍然相對較大。
而且不要忘了，里面的分析是比較好分析的情況。 假設您的變壓器 Vcc 定子上的電流無法設計得如此精確。 例如串聯和并聯那個功率大，輸出空載時Vcc定子為14V。 如果主輸出功率比較大，Vcc可能會升高18V、20V甚至更高。 另外，Vcc電流漂移與電源和變壓器的繞制工藝有很大關系。 這些不好控制，調試需要限制在電流范圍內，電阻不一定是10Ω，所以這個方案肯定不行。
我只想說，扭瓜不甜。
這種接法帶來的問題：一是效率太低，二是可能直接毀壞穩壓管。
如果硬要對IC進行更好的保護，或者Vcc的空載電流和滿載電流相差過大，需要穩定的話，應該怎么接比較好呢？
我畫了一個電路，也是很常見的電路，供大家參考。
用一個內阻、一個齊納管、一個N型二極管組成一個簡單的線性穩壓器。
該電路沒有內部電路的這些缺點。
我們也來簡單分析一下
假設Vcc正負時，top為14V。 此時沒有穩壓管壓低電流（穩壓管串聯一個比較大的內阻后接地），所以經過檢測，C1和C2上的電流在14V左右，負極C2的C2接NPN二極管的e極，e極跟隨二極管b極的電流，所以C2上的電流會穩定在12V（二極管PN結壓降被忽略），然后我們來分析從C1流向C2的電壓。 這很簡單。 二極管上端的一個電壓消耗在IC上，另一個電壓消耗在C2上。 流過二極管的電壓為Iic+Ic2。 兩個電壓都相對較小，因此二極管兩端的壓降除以該電壓就是二極管兩端耗散的功率。
分析發現沒有大的幀率，消耗了一部分幀率但對效率影響不大。 例如，如果沒有穩壓電路，把14V加到IC上，IC的功耗有很大一部分用在了驅動輸出上面，IC上損耗的大部分是Vcc*Ig（Vcc電流*驅動電壓）。 對于芯片來說，Vcc越高，損耗越大。 因此，加入這個穩壓電路并沒有使幀率降低多少，而是將IC的部分幀率轉移到了二極管上。 其實主要是為了支持IC的供電電流。
