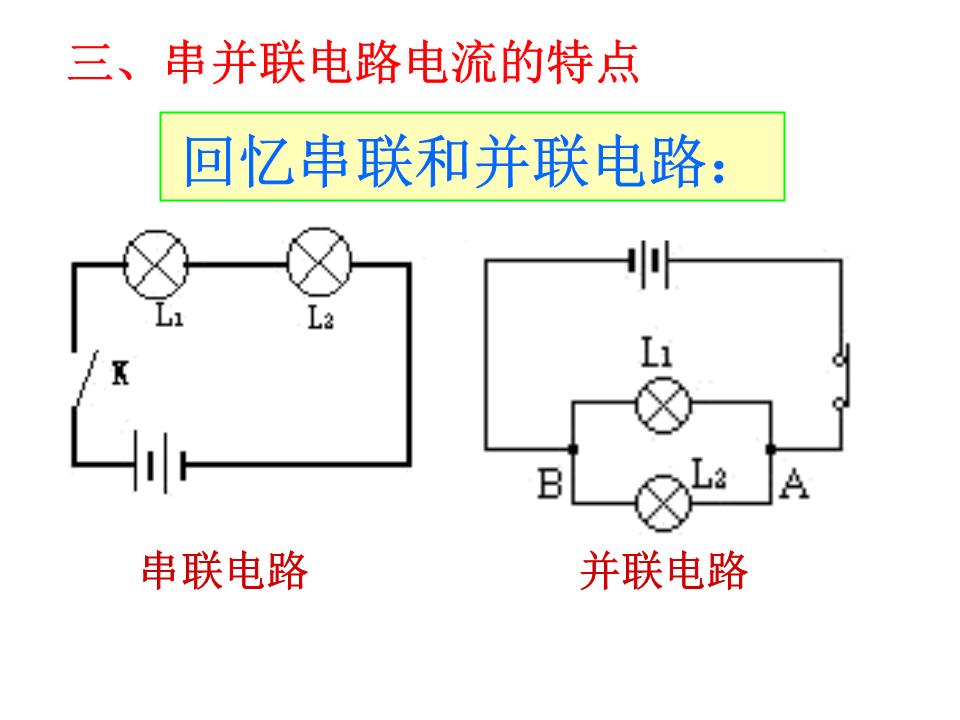

串聯、并聯徐道中學數學組寒流串聯、并聯？ 各種線路板，密母家電，各種大規模集成電路。 ? 事實上串聯和并聯cad圖紙，無論電路多么復雜，各種設備的連接方式只有兩種：串聯和并聯。 ?準備熱學習的重要工具：電路圖。 測試準備電路圖？ 電路圖：借助于指定的符號代替實物，用電路圖表示電路，簡單方便，電路連接容易區分。 ?繪制電路圖的要求：元器件排列要適當，分布要均勻，元器件不能畫在拐角處。 整個電路圖最好是長方形串聯和并聯cad圖紙，有棱角，走線橫豎。 ？ 實物圖呢？ 備注 實物圖？ 物理圖：使用筆劃曲線代替導線連接各個組件。 與電路圖不同的是實物圖中的導線是禁止交叉的，導線只能在端子處相交。 ?OK，有了這些知識，我們來研究一下串聯和并聯連接的簡單電路的特性。 1.串聯、并聯？ 串聯電路：電路器件一個接一個地首尾相接的電路。 ?并聯電路：電路器件并聯連接的電路。 2、串聯電路的特點？ 串聯電路：電路器件一個接一個地首尾相接的電路。
?特點： ?⑴只有一條電壓通路。 所有家電同時工作，一個家電打開，另一個家電不工作。 ⑵一個開關可以控制所有的燈； 開關的位置不影響其對電路的控制功能。 ?總結：串聯電路，首尾相接； 2、串聯電路的特點。 動手？ 快速畫出包括兩個燈泡、一個開關和一個電源的電路圖，需要一個開關來控制整個電路。 ？完畢？ 讓我們來看看真實的畫面。 ?問：開關位置對控制電路有影響嗎？ ？沒有效果。 “什么都不知道，就會被連累。” 這就是它的意思。 3、并聯電路的特點？ 并聯電路的特點？ (1) 有兩個或兩個以上的電壓路徑。 每個電器都可以獨立工作，互不影響。 ⑵ 不同位置的開關有不同的功能。 分支開關控制所有燈，西開關只控制它所在的分支。 ?總結：并聯電路，并排在彼此的前面； 相互獨立，分支是相關的。 3. 并聯電路的特性 Hands-on？ 快速畫出包括兩個燈泡、兩個開關和一個電源的并聯電路圖，要求每個開關單獨控制每個燈泡。 ？完畢？ 讓我們來看看真實的畫面。 切記：繪制并聯電路的實物圖時，從電源的一端開始，先完成一條通路，再完成另一條通路。
3. 并聯電路特性動手試題：某一路的開關是否對另一支路有控制作用？ ？ 別在意。 道路“互不影響”，除非是主路開關。 3. 并聯電路的特性 Hands-on？ 思考：能不能搭建這樣一個并聯電路，讓3個開關同時使用，2個開關分別控制2個小燈，1個開關同時控制2個燈？ 設計電路圖。 ？畫出來？ 畫一張實物圖，自己試試看。 4、串并聯的區別。 ?在復雜的電路中，往往需要判斷幾個器件之間的關系是串聯還是并聯。 ？ 教你三招。 4、串并聯的判斷？ ①定義法——用定義來區分。 ？ ②電流法——看電壓是否有支路。 ?③開路法——讓一臺家用電器停止工作，看其他家用電器是否繼續工作。 能工作的就并聯，不能工作的就串聯。 ?常用方法：等效法——電路中兩點用導線連接，兩點等效于一點。 4、串并聯的區別。 觀察：3 個燈泡是如何連接的？
