山東四方國瑞電力控股有限公司為你們解答：串聯諧振和并聯諧振的區別及形成諧振的條件，電感和電容組成的回路，在外加交流電源的作用下，才會喚起振蕩。每一個振蕩回路都有自己的固有頻度。當外加交流電源的頻度等于回路的固有頻度的時侯，振蕩的幅度（電流或則電壓）達到最大值，這個情況就稱作諧振。

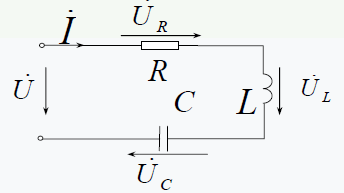

在內阻、電感、電容和外加交流電源相串聯的振蕩回路中，當外加電源的頻度等于回路的固有頻度的時侯，回路都會發生諧振。這些諧振稱作串聯諧振。假如回路的電感是L、電容是C，這么串聯回路的固有頻度
串聯諧振有以下特性：回路總阻抗是純內阻，并且變到最小值，等于回路的阻值；回路中的電壓達到最大值；電感上的電流等于電容上的電流，而且等于交流電源電流的Q倍。為此，串聯諧振也稱作電流諧振。
假如外加電源的頻度大于或則小于回路的固有頻度，回路的總阻抗都會減小，回路電壓都會降低。回路Q值越大，曲線越陡，諧振現象越劇烈。
在電感、電容和外加交流電源相并聯的振蕩回路中，當外加電源的頻度等于回路的固有頻度的時侯，回路就發生諧振。這些諧振稱作并聯諧振。假如回路感抗和容抗比內阻大得多，并聯網路的固有頻度也可以近似寫成
并聯諧振有以下特性：總阻抗是純內阻，并且達到最大值；回路電流達到最大值；假如電源內內阻大，使電路中的總電壓可以看作恒定的話，兩大道的電壓是總電壓的Q倍。也就是說，兩大道電壓的方向相反，大小相差不多，它們的差值就是總電壓。為此，并聯諧振又稱作電壓諧振。假如外加電源頻度大于或則小于回路的固有頻度，回路的總阻抗都會降低，回路的電流也會降低。圖2（b）是并聯諧振曲線電容串聯和并聯區別，它表明了外加電源頻度和回路電流的關系。回路Q值越大，曲線越陡，說明諧振現象越劇烈。
串聯諧振與并聯諧振形成諧振的條件有哪些區別呢？
1.串聯諧振內阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，稱作串聯諧振，其特征是：電路呈純內阻性，電源、電壓和電壓同相位，檢波X等于0，阻抗Z等于內阻R，此時電路的阻抗最小電容串聯和并聯區別，電壓最大，在電感和電容上可能形成比電源電流大好多倍的高電流，因而串聯諧振稱作電流諧振。
串聯諧振就是電源和LC回路串聯，當滿足XL=XC時，LC等值阻抗幾乎為零，電源輸出電壓極大，所以又稱為“電流諧振”。
2.并聯諧振壓與原電流疊加，并聯諧振：在內阻、電容、電感并聯電路中，出現電路端電流和總電壓同相位的現象，稱作并聯諧振，其特征是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供內阻所須要的有功功率，諧振時，電路的總電壓最小，而大道電壓常常小于電路中的總電壓，因此，并聯諧振也叫電壓諧振。
并聯諧振就是電源和LC回路并聯，當滿足XL=XC時，電源輸出電壓幾乎為零，LC上的電流極高，所以又稱為“電壓諧振”。
變頻串聯諧振裝置如何樣？隨著電氣測試武器的升級換代，變頻串聯諧振裝置是電氣測試中很重要的一部份，試驗療效好，試驗方法多樣，受到許多企業的偏愛。這么哪家生產商制造的變頻串聯諧振裝置比較靠譜，變頻串聯諧振裝置如何樣。
變頻串聯諧振裝置主要特征：
1、體積小、重量輕，適宜于現場使用：
變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，并且操作便捷、讀數直觀。因為系統Q值較高（30-120），有效地解決了因為電源容量的不足對現場試驗的阻礙。當電流等級較高時，檢波器采用多級或疊積式結構，以便運用輸及現場安裝。
2、安裝可靠性高：
變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻度輸出穩定性好，具有良好的IGBT、過電壓、過電流（保護值可依照須要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，因為諧振條件被破壞，漏電電壓小，防止了因擊穿對試品引起的破損。
3、試驗的等效性好：
采用接近工頻的交流電流作為試驗電源，無論是在等效性和一致性上都與工頻電源十分接近，保證了試驗結果的可靠性和真實性。
4、試驗模式：有全手動、半手動、手動三種運行狀態。具備升壓、調諧（含自動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示功能等。
