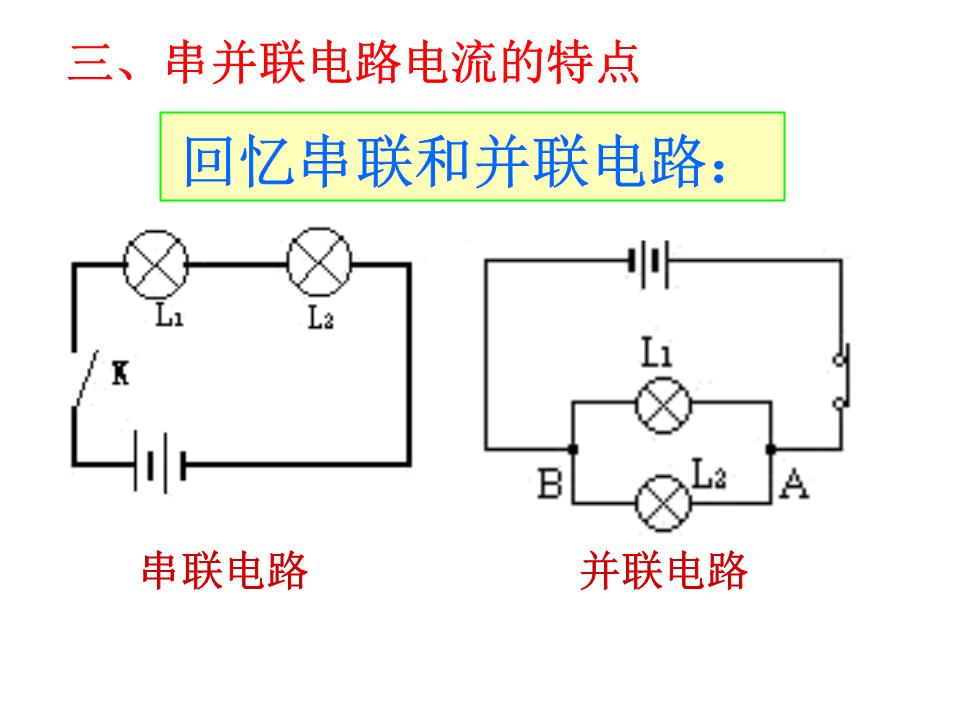

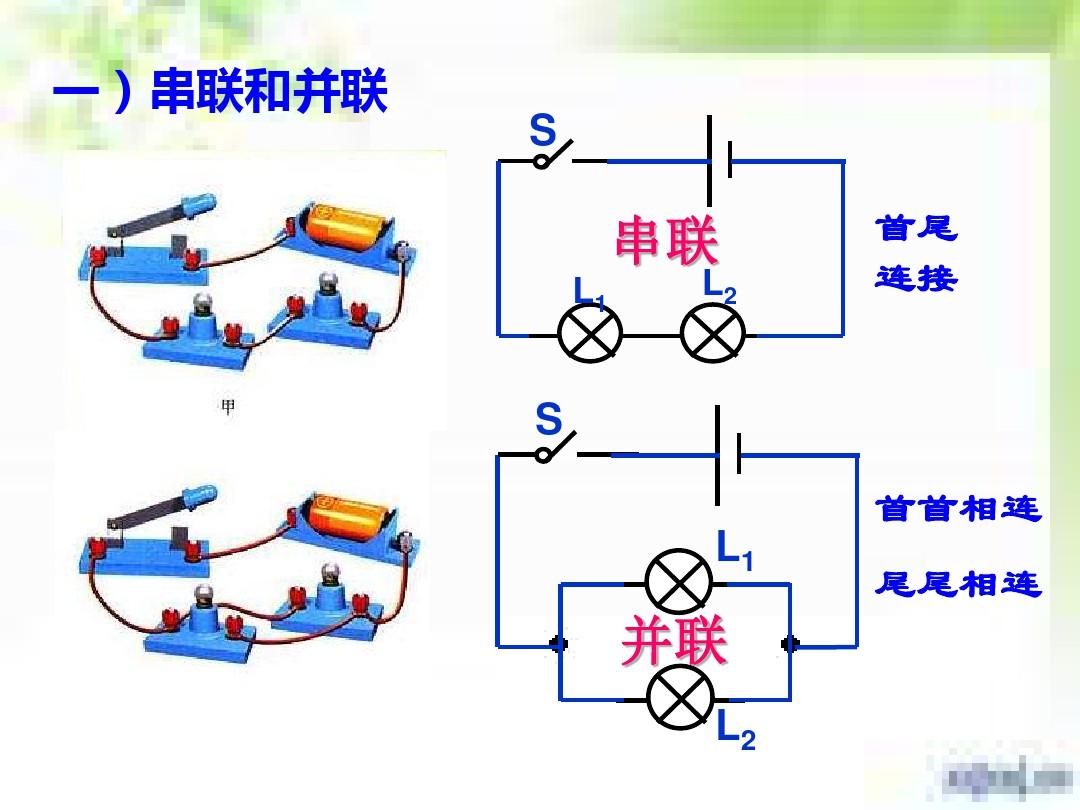

如果電路中的器件一一連接，則該電路為串聯電路。 如果器件并聯連接在電路的兩點之間，則該電路為并聯電路。
2、用電壓流法鑒別串并聯電路
從電源的負極（或正極）開始，順著電壓流向，分析電壓通過的路徑。 如果所有家用電器只有一條通路，則電路串聯（如圖1所示）； 如果電壓在一處分支并在另一處匯合，則分支和匯合之間的電路并聯（如圖2所示）。
電壓流法是電路分析中常用的方法。
例1、在右圖電路中，分析開關閉合后三只燈的連接方式，分析開關的作用。
分析：用“電流法”判斷。 在圖A所示電路中，從電源負極開始，電壓依次通過燈管L1、L2、L3，電路中沒有“叉子”，如圖中實線所示圖3，所以這三個燈是串聯的。 在串聯電路中，一個開關可以控制所有的家用電器。
為了識別圖B所示電路的連接方法，可以先用實線畫出圖中電壓經過的所有路徑。 從圖中可以看出電壓的流向為：
由此可見燈L1、L2、L3分別在三條大道上，所以這三盞燈是并聯的。 通過燈L1和L2的電壓通過開關S1。 當開關S1斷開時，沒有電壓通過燈管L1和L2，兩只燈管熄滅，因此開關S1控制著兩個燈泡L1和L2。 開關S2在支路上，控制三盞燈。
在圖中所示的電路中，用“電流流向法”畫出圖C中的電壓流向，如圖4中實線所示，電壓有3條通路，每條流線上只有一個家電線，則此電路為并聯電路。 開關S在支路上，控制三盞燈。
3.用節點法識別串并聯電路
節點法：在識別電路的過程中，無論導線有多長，只要沒有電源、家用電器等，導線的兩端都可以看作是同一個點，所以找每個家用電器兩端的公共點。 以圖C為例，具體方法：首先用字母表示圖中的各個關節，如圖5所示。
從“節點法”可以看出，將導線的a端和c端看成一個點，將導線的b端和d端看成一個點，這樣一來L1、L2、L3的一端重合為一點，另一端重合為另一點 可以看出電路有3條通路，從“電流流向法”來看，電壓分為三個叉路，所以此電路是三只燈的并聯，等效電路如右圖所示。
“節點法”主要用于不規則、復雜電路的識別，具有一定難度。 識別電路還有其他的方法，但是不管是什么方法，朋友們都需要在強化練習的基礎上不斷總結識別電路的方法。
對于電路中有3臺家電，只有兩條電壓通路的情況如何區分串聯和并聯，在支路上總會有一臺家電，或者在一條主路上串聯兩臺家電，這種電路一定是混合連接。 這兩種情況分別如圖A和B所示。
4、用拆法鑒別串并聯電路
拆解法是識別難點電路的重要方法。 其原理是串聯電路中的家電相互影響如何區分串聯和并聯，去掉任何一個家電，其他家電就沒有電壓； 而在并聯電路中，家電獨立工作，互不影響，任意一臺或幾臺家電被拆掉。 家電不會影響其他家電。
例2 如圖所示，兩個燈泡通過燈管安裝在木箱上，A、B、C、D分別為連接兩個燈泡燈管的端子。 E、F兩個端子直接接上電源后，兩個燈泡就會發光。 如何判斷兩個燈泡是串聯還是并聯？ 簡要描述您的決策過程。
分析：根據串并聯電路的特點進行分析。 串聯電路只有一個電壓通路，只要一個部分壞了，整個電路就壞了，即其他家電都不能工作； 并聯電路有兩條或多條電壓通路，其中一條回路斷路，其他家電不工作。 一直工作，即家電互不影響。 因此，可以用開路法來判斷。
答：擰下一個燈泡，如果另一個燈泡熄滅，則將兩個燈串聯，否則，將兩個燈并聯。
