【知識復習】
電路中各器件的作用是：
電源→提供電能
使用家電→耗電
開關→控制電能
導體→傳輸電能
常見的電路包括設備物理連接、物理圖連接和電路圖。
如右圖，家電只有一個電路。 這些電路比較簡單，容易識別。
電路器件的物理連接
電路器件實物圖連接
電路原理圖
在現實生活中，電路中的家用電器或其他電路器件往往不止一臺，多的有幾臺、幾十臺甚至更多。 它們是如何連接的？
例如，家庭電路中有電燈、電視機、空調、冰箱等家用電器，道路兩旁有很多路燈，節日景點或商店裝飾的一串串彩燈等。
路燈
[舉手提問]
1、什么是串聯電路？
2、什么是并聯電路？
3、如何區分串聯電路和并聯電路？
4、串聯和并聯電路在日常生活中有哪些應用？
【新課學習】
連接電路時，如果有兩個或兩個以上的家用電器，可根據需要按以下兩種方式連接到電路中。
1.串聯電路
如右圖所示，孩子們手牽著手做游戲，右手依次將孩子們連接起來。
同樣，如果電路器件像小學生一樣用導線依次連接起來，再接入電路中，在數學上叫做串聯。
串聯電路是將電路中的元器件依次用導線連接起來，再接通電路的一種連接方式。
串聯電路實物圖連接

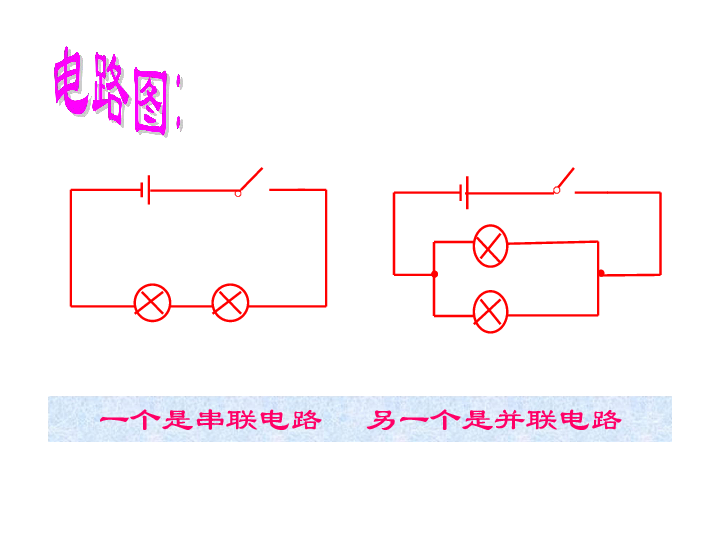

串聯電路電路圖
2、并聯電路
如右圖所示，兩位小學生雙手合十，并排排列在游戲隊伍中。
同樣，如果電路中的器件也按照這些方法與電路中的導線并聯，在數學上稱為并聯。
并聯電路是將電路中的元器件用導線并聯后接通電路的一種連接方式。
并聯電路實物圖連接
并聯電路圖
三、串聯電路與并聯電路的連接方式
【觀察與實驗】
視頻：小燈泡的串并聯
（選擇要水平查看的音量）
【實驗反映】
1、在串聯電路中，開關的作用與其位置無關。
【請看圖感受】
也就是說，在串聯電路中，無論開關安裝在什么地方，它總是控制著電路中所有的家用電器。
2、在并聯電路中，支路中的開關可以控制與該電路相連的所有家用電器。
【請看圖感受】

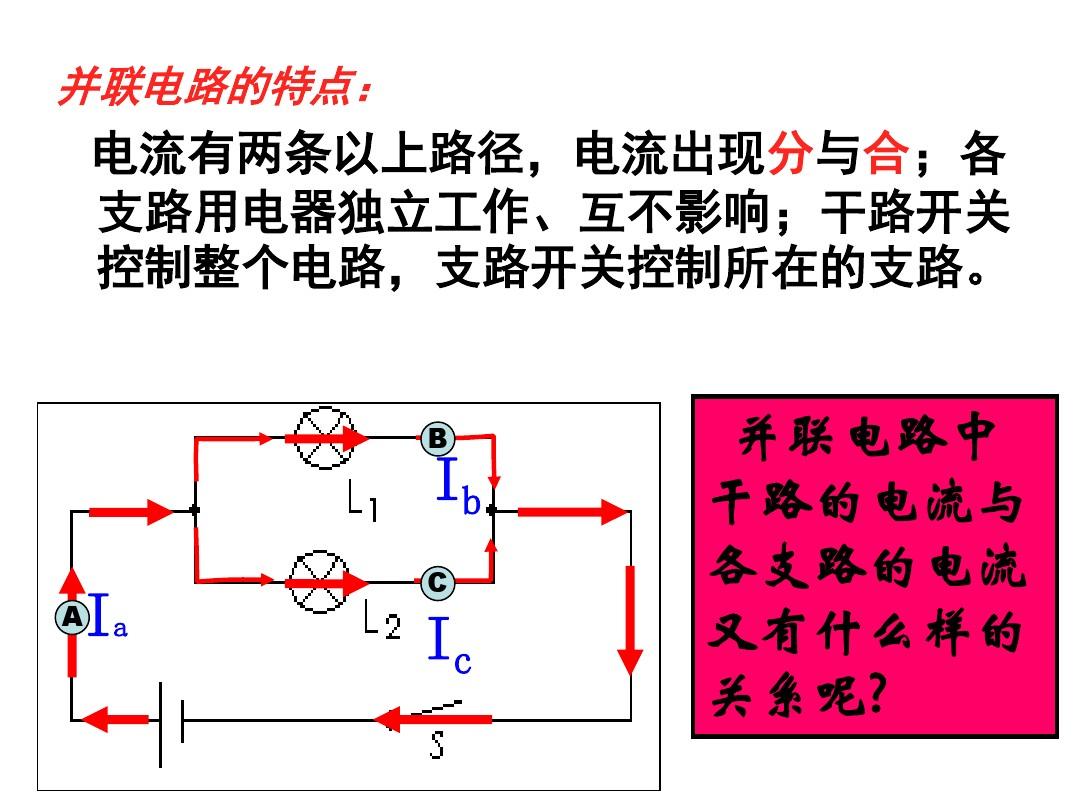

并聯電路分為支路和通路，開關的作用與接在支路還是通路有關。
如右圖所示，支路中的開關S1控制總電路，大道中的開關S2只能控制L2。
4、判斷串并聯電路的三種方法
（點擊思維導圖可放大）
以上三種方法中，最常用的方法是“電流法”，分析思路如下：
分析電路時，從電源的負極開始，遵循電壓方向從負極流向正極的規定
只有一條電流路徑的電路是串聯電路；
●電流流過多條路徑的電路為并聯電路。
5. 生活中的電路
串聯電路和并聯電路是最基本的電路，在現實生活中應用廣泛。
★用于裝飾包間和三居室以烘托歡樂氣氛的彩色小燈泡常串接在一起；
室外及公園裝飾燈
★ 每逢佳節之夜，天安門廣場、東方明珠等高樓大廈上，往往會點綴著數萬個并聯的燈泡。
天安門燈東方明珠燈
★道路兩旁的路燈和電燈、吹風機、電冰箱、電視機、電腦等家用電器大多并聯在電路中。
路燈戶外家電
【中考真題】
1.（2019眉山）
如圖所示，當開關S閉合時，燈泡L1和L2構成并聯電路（）
2.（2019湖南）
下列哪項操作可使圖中小燈泡L1和L2組成串聯電路（）
A. 關閉開關 S1、S2 和 S3 B. 僅關閉開關 S1 和 S2
C. 只閉合開關 S2 和 S3 D. 只閉合開關 S3
3.（2019荊州）
在檢察院青少年法制教育基地考察時，小明發現地上有兩個方形模塊，分別是“沉迷網絡”和“不經意間結交朋友”。 播放相應的教育視頻。 下列有關分析正確的是（ ）
A. 兩個模塊相當于開關，串聯
B、兩個模塊相當于開關，相互并聯
C、兩個模塊相當于電源，相互并聯
D. 兩個模塊相當于電源，串聯
4.（2019 德克薩斯州）
在下面的電路中，兩個燈泡仍然可以獨立工作是（）
5.（2019徐州）
汽車前照燈中的示寬燈和剎車燈有時需要獨立工作，有時需要同時工作。 以下電路圖滿足要求（）
6.（2019湖南）
公交車側門的兩條橫桿上一般都有一個按鈕，每個按鈕就是一個開關。 當乘客按下任意按鈕時，司機控制臺上的指示燈會亮起，同時警鈴會響起，提醒司機有人要下車。 下列電路圖滿足上述要求的是（ ）
7..（2019南京）
常用的智能手機通過指紋開關S1或密碼開關S2解鎖。 無論哪種方式解鎖失敗，鎖開關S3將斷開，手機解鎖功能將暫停。 S3 會在一段時間后手動關閉，恢復解鎖功能。如何區分串聯和并聯，若用燈泡L模擬手機解鎖成功，滿足要求的模擬電路為（）
8.（2019 德克薩斯州）
自動售水機可以通過刷卡（合上“感應”開關）或投幣（合上“投幣”開關）啟動加熱電機取水； 光線暗時，手動關閉“光控開關”提供照明。 下面簡化電路中滿足要求的是（ ）
9.（2020長沙）
如圖所示，一位同事正在做串并聯電路的連接實驗。 此實物圖對應的電路圖為（）
10.（2020德州）（多選）
冰箱是現代家庭中常見的家用電器。 其內部電路元件主要包括箱式壓縮機（其主要部件是電動機）和冷柜外照明燈。 該圖是正常工作的冰箱的簡化電路圖。 正確的是（）
A、電路圖中照明燈與電機串聯
B、冷凍機關閉時如何區分串聯和并聯，電燈開關關閉，照明燈熄滅
C、當冷凍室溫度升高到設定溫度時，電機停止工作
D、電機利用電磁感應原理使線圈向上旋轉
11.(2020廣州)
小英回去的時候發現有兩個開關可以控制新村的大門。 當任何一個開關閉合時，電機就會工作，門就會打開。 下列電路圖滿足上述要求的是（ ）
12.（2020新鄉）
破壁機可立即破壁食物細胞壁，讓菜肴的營養更充分地釋放。 某牌子的破壁機（如圖）裝有安全開關S1和工作開關S2。 杯體放在主機上，S1手動關閉，安全指示燈亮啟動； 再次合上S2，電機開始破壁。 下列電路圖滿足上述要求的是（ ）
13.（2020廣州）
“密碼+指紋”兩次識別成功后，小明家的智能鎖就可以換了。 當?shù)谝淮巫R別成功時，S1關閉，發聲器s發出聲音，但鎖沒有改變； 第二次識別成功時，S閉合，有電壓通過電機，換鎖成功。 下列電路設計滿足要求（）
參
測試
回答
案件
存在
向下
邊
嘗試去找
哦
！
參考答案：
1.C2.D3.B4.B
5.D6.C7.C8.B
9.C10.BC11.B12.B13.A
