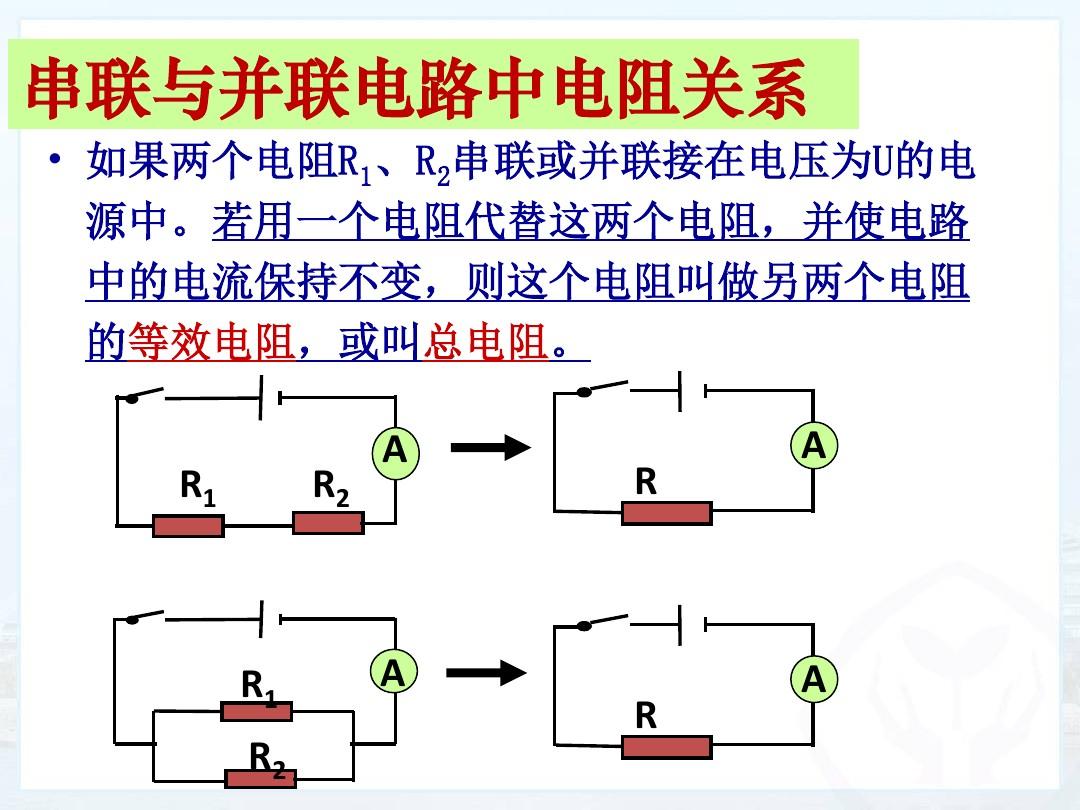

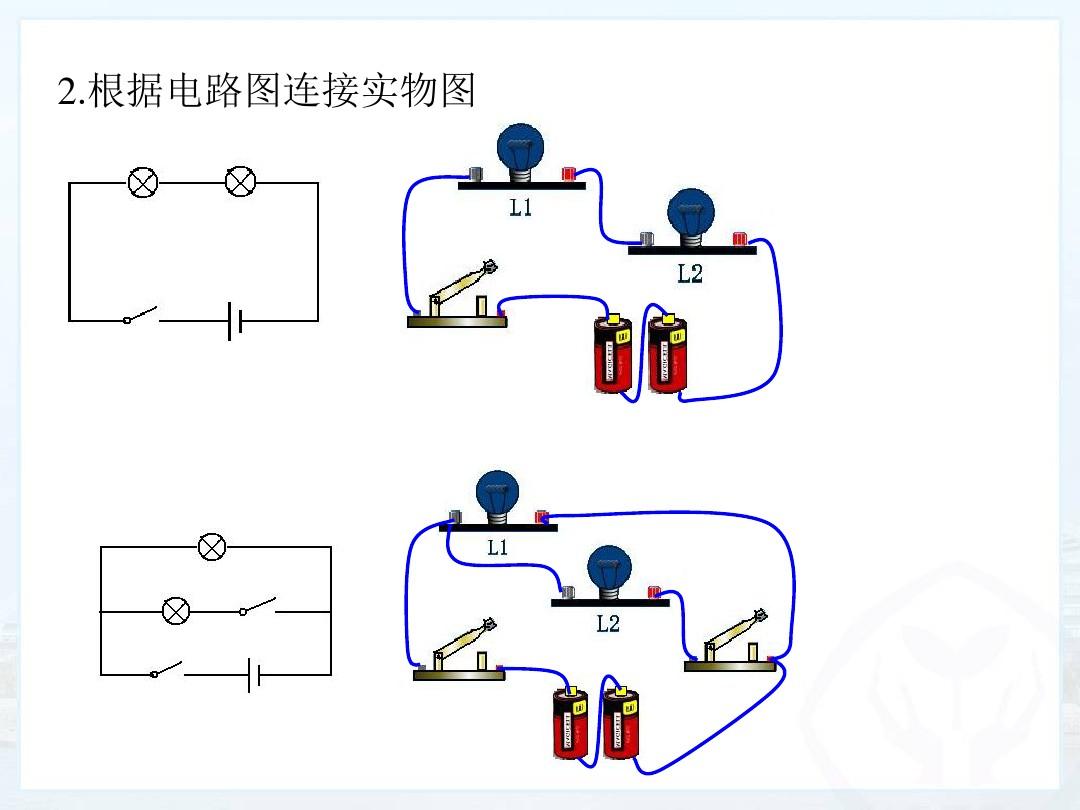

第十五章探索電路第四節電阻的串并聯小明在修理電子儀器時，發現一個200歐姆的電阻燒壞了電阻的串聯和并聯視頻講解，需要更換。 而手頭只有一個100歐姆和幾個50歐姆的內阻，能否將它們組合起來，使組合內阻相當于一個200歐姆的內阻？ 新課引入學習目標 1.用“等價代入”的觀點分析內阻和總內阻。 2.通過實驗和推導理解串聯電路的等效內阻和估算公式。 3、通過實驗和推理，理解并聯電路的等效內阻和估算公式。 4. 借助串并聯特性的知識，回答和估計簡單的電路問題。 新課目標如圖。 用一個內阻R代替兩個串聯的內阻R1和R2。 電路狀態不變，即R兩端的電流和通過它的電壓與之前相同。 稱為兩個串聯內阻R1和R2的總內阻； 并聯電路的總內阻與其部分內阻也存在這種“等價代入”關系。 新課解釋了總內阻。 在研究由多個內阻組成的電路時，由多個內阻組成的電路對電路的影響與一個內阻對電路的影響是一樣的。 因此引入了“總內阻”的概念。 是的，這些方法就是“等效替換法”。 提問：內阻串聯后，總內阻會減小還是減小？ 推測與假設：如圖所示，由于導體的內阻與導體的寬度有關，導體越長，電阻越大。 幾個內阻串聯后，相當于減少了導體的寬度，因此總內阻應大于單個內阻。 內阻二（1）串聯如圖所示，在A、B間接一個定值內阻R，合上開關，觀察電壓表指示為I1； (2)如圖所示，串聯兩個相同的定值內阻R，接在A、B之間，合上開關，觀察并記錄電壓表的指示為I2； (3)如圖所示，將三個相同的串聯一個固定值的內阻R，接在A、B之間，合上開關，觀察并記錄電壓表的指示為I3； I1>I2>I3 串聯電路總內阻的阻值比任何一個分內阻的阻值都大。 R1<R2<R3串聯電路中內阻有什么關系？ 由歐姆定理可知：U1=IR1，U2=IR2，U=IR。 在串聯電路中：U=U1+U2。 IR1+IR2=IRR1+R2=R 兩個串聯內阻的總內阻等于各部分內阻之和。 R1+R2=R 提問：內阻并聯后，總內阻是減小還是減小？ 推論與假設：如圖所示，由于導體的內阻與導體的截面積有關，截面積越大，內阻越小。 幾個內阻并聯，相當于減少了導體的截面積電阻的串聯和并聯視頻講解，所以總的內阻應該小于單個的內阻。 內阻三并聯 （1）如圖所示，在A、B之間接一個定值內阻R，合上開關，觀察電壓表指示為I1； (2)如圖所示，并聯兩個相同的內阻R，接在A、B之間，合上開關，觀察并記錄電壓表的指示為I2； (3)如圖所示，將三個相同的內阻R并聯，接在A、B之間，合上開關，觀察并記錄電壓表的指示為I3； I1<I2<I3 并聯后的內阻，總內阻小于任一子內阻的阻值。 R1>R2>R3并聯電路中內阻有什么關系？ 根據歐姆定理：I=U/R，I1=U1/R1，I2=U2/R2。 在并聯電路中：I=I1+I2。 U/R=U1/R1+U2/R2。 兩個并聯內阻的總內阻的倒數等于兩個部分內阻的倒數之和。 課堂總結 1.
關于串聯電路和并聯電路，下列說法正確的是（）A. 串聯電路中的電壓在B處處相等。串聯電路總內阻的倒數等于內阻倒數之和C。 并聯電路中各通道的電壓始終等于D。并聯電路的總內阻等于各通道內阻之和 A課堂實訓2.兩個定值內阻R1、R2，它已知R1>R2。 如圖所示電路中，總內阻從大到小的正確順序是()A。 A>B>C>Ding B. B>C>D>A C. C>A>B>D. D>A>B>C C3。 有兩個內阻，其中R1=10Ω，R2=15Ω，它們并聯后的總內阻為()A。 25ΩB。 5ΩC。 6ΩD。 12ΩC查看更多
