220KV高壓電纜耐壓試驗裝置
串聯諧振和并聯諧振的特點是什么？

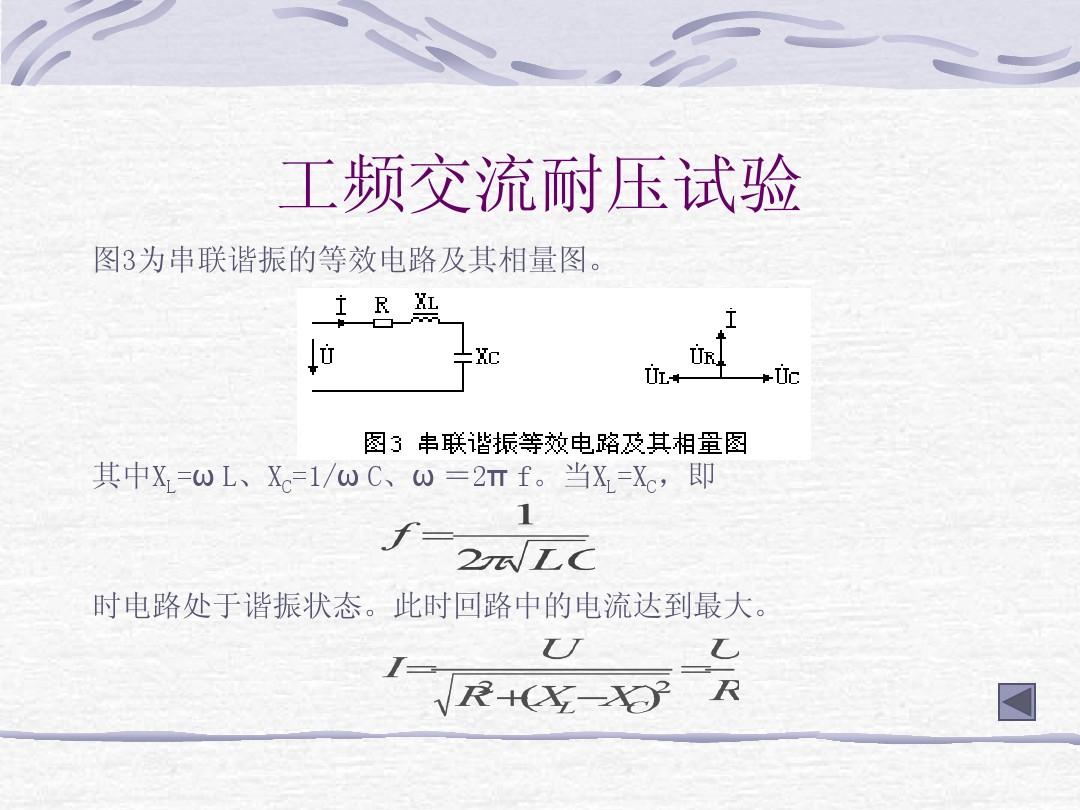

在內阻和電感的串聯電路中，電流和電流同相，稱為串聯諧振（也稱為變頻諧振）。 Pilot Test 的特點是：電路為純內阻，電源、電壓、電壓同相電流串聯和并聯的特點，檢測x等于0，阻抗z等于內阻r。 此時電路阻抗最小，電壓最大。 電感和電容上可能會形成比電源電流大很多倍的大電流。 ZSBP-/270kV變頻串聯諧振交流耐壓裝置和220KV高壓電纜作為耐壓試驗裝置，故串聯諧振稱為電流諧振。 在電力工程中，由于串聯諧振會引起過電流和高電壓，從而損壞電氣設備，因此必須防止串聯諧振。
在內阻、??電容、電感的并聯電路中，存在電路端電流與總電壓同相的現象，稱為并聯諧振。 其特點是：并聯諧振是一種完全補償，電源不需要提供無功功率。 內阻所需的有功功率，并聯諧振電路的總阻抗很大，所以電路的總電壓顯得很小，但對于每個支路來說，電壓可能遠大于總電流電流串聯和并聯的特點，所以并聯諧振是又稱電壓諧振和并聯諧振，不會形成危及設備安全的諧振過電流，但各支路會形成過電壓。
ZSBP-/270kV變頻串聯諧振交流耐壓裝置、220KV高壓電纜耐壓試驗裝置
串聯諧振測試對象及測試要求：
開關、母線、絕緣子、套管等電氣設備的110kV交流耐壓試驗，中試控股的試驗頻率為20-300Hz，試驗電流不超過265kV。
主變分段絕緣110kV/AC耐壓試驗，電容≤0.018μF，試驗頻率45-65Hz，試驗電流不超過80kV。
35kV/電纜1km，電容≤0.1945μF，測試頻率20-300Hz，測試電流52kV。
6kV/3*電纜6500m，電容≤2.13μF，測試頻率20-300Hz，測試電流15kV。
10kV/50MW發電機，中試容量≤0.33uF，試驗頻率45-55Hz，試驗電流不超過23kV。
工作環境：
環境濕度：-150C–400C；
相對溫度：≤90%RH；
海拔：≤3000米；
設備主要技術參數及功能：
額定容量：;
輸入電源：三相220V/單相380V電流，頻率50Hz；
額定電流：45kV； 90kV； 180kV； 270kV
額定電壓：7.2A； 3.6A; 1.8A; 1.2A;
ZSBP-/270kV變頻串聯諧振交流耐壓裝置、220KV高壓電纜穿孔耐壓試驗裝置工作頻率：20-300Hz；
波形畸變率：輸出電流波形畸變率≤1%；
工作時間：額定負載下允許連續60min； 缺相1.1次1分鐘；
溫升：Pilot Test 額定負載下連續運行60分鐘后，溫升≤65K；
質量激勵：設備本身Q≥30(f=45Hz)；
先導測試保持保護功能：對被測產品具有過流、過壓、閃絡保護（詳見變頻電源）；
檢測精度：系統有效值為1.5；
ZSBP-/270kV變頻串聯諧振交流耐壓裝置、220KV高壓電纜耐壓試驗裝置中試控股采用諧振原理，在系統回路中形成一定頻率的電流和回路中的電容，檢測形式諧振。 電容（測試品）兩端形成諧振電流后，升壓使電容兩端電流達到測試電流。
通過以上原理和現場實際試驗情況，變頻串聯諧振試驗裝置試驗中的過電流通常出現在兩種情況下，一種是儀器在尋找諧振點形成諧振電流時； 另一種是當升壓電壓達到測試電流時。
Pilot 通過串聯諧振測試找到諧振點并將電壓升壓至測試電流時，如果測試產品耐壓不合格或現場環境無大的變化，測試不會形成過流保護或其他問題。 過錯。 并且由于電網電流不是恒定的，電源的輸入電流是波動的，所以高壓輸出也有一定的波動，可能導致電壓尖峰過流保護。 如果電源電流有波動，可以調整儀器的過流保護，增加過流保護設置。 我們通常要求過流保護設置為電流保護的1.1倍。 這時候設置成1.2倍基本沒問題。
