九年級數學第15章第3節pk9物理好資源網(原物理ok網)
《串并聯》教案pk9物理好資源網(原物理ok網)
仁壽縣九龍鎮新和中心校區pk9物理好資源網(原物理ok網)
李高明pk9物理好資源網(原物理ok網)
一、教學目標pk9物理好資源網(原物理ok網)
1、能看懂并畫出簡單的串并聯電路圖。pk9物理好資源網(原物理ok網)
2、可以連接簡單的串聯電路和并聯電路。pk9物理好資源網(原物理ok網)
3、通過實驗了解串聯和并聯電路的區別。pk9物理好資源網(原物理ok網)
4. 能說出日常生活和生產中使用的簡單串聯或并聯電路的例子。pk9物理好資源網(原物理ok網)
二、教學重點pk9物理好資源網(原物理ok網)
1.什么是串聯和并聯電路？ 能連接簡單的串聯和并聯電路。pk9物理好資源網(原物理ok網)
2. 了解常見的串聯和并聯電路。pk9物理好資源網(原物理ok網)
3、教學難點pk9物理好資源網(原物理ok網)
1.了解串聯和并聯電路的特點和區別。pk9物理好資源網(原物理ok網)
2. 能設計簡單的串并聯電路。pk9物理好資源網(原物理ok網)
4、教學設備pk9物理好資源網(原物理ok網)
中學生用電源串聯和并聯的特點視頻，小燈泡（2個），開關（3個），電線若干。 以上實驗設備共有6組。pk9物理好資源網(原物理ok網)
五、教學設計pk9物理好資源網(原物理ok網)
（一）復習題pk9物理好資源網(原物理ok網)
1、最簡單的電路是由什么組成的？ 你能畫出最簡單的電路圖嗎？pk9物理好資源網(原物理ok網)
2、請在電路圖中畫出下列元器件的符號。pk9物理好資源網(原物理ok網)
干電池pk9物理好資源網(原物理ok網)
電動馬達pk9物理好資源網(原物理ok網)
轉變pk9物理好資源網(原物理ok網)
金屬絲pk9物理好資源網(原物理ok網)
燈泡pk9物理好資源網(原物理ok網)
（二）新課程介紹pk9物理好資源網(原物理ok網)
班主任提問：如果用一個電源、兩個小燈泡、一個開關和一些電線組成電路，如果兩個燈泡要發光，有沒有接法？pk9物理好資源網(原物理ok網)
讓中學生實驗接兩個燈的電路，老師巡視，有目的地請兩組小伙伴在黑板上接兩個電路，并畫出相應的電路圖。pk9物理好資源網(原物理ok網)
pk9物理好資源網(原物理ok網)

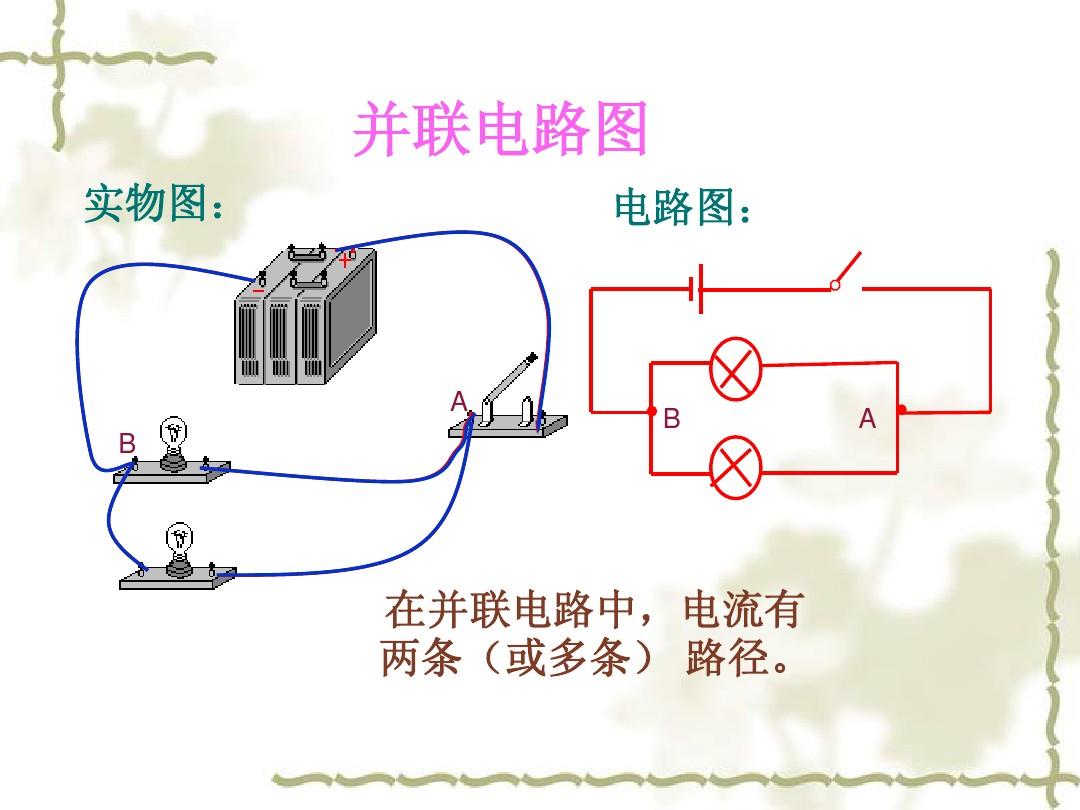

圖1pk9物理好資源網(原物理ok網)
圖 2pk9物理好資源網(原物理ok網)
Q：這兩種連接有什么區別？pk9物理好資源網(原物理ok網)
引導中學生回答：一是兩盞燈一一順著連在一起； 另一種是兩盞燈并排連接。pk9物理好資源網(原物理ok網)
班主任很快介紹了板書題目：《串聯與并聯》pk9物理好資源網(原物理ok網)
（三）新課教學pk9物理好資源網(原物理ok網)
1.串并聯電路的概念pk9物理好資源網(原物理ok網)
串聯：器件依次一個接一個連接起來的電路稱為串聯電路。pk9物理好資源網(原物理ok網)
并聯：電路元件并聯連接的電路稱為并聯電路。pk9物理好資源網(原物理ok網)
2、教師演示串聯和并聯電路的連接，讓中學生認識支路和大道。pk9物理好資源網(原物理ok網)
3. 串并電路及識別pk9物理好資源網(原物理ok網)
串聯電路中電壓的路徑是什么？電壓從電源負極開始，經過pk9物理好資源網(原物理ok網)
回到正極的路徑是什么？ 只有一條路還是多條路？pk9物理好資源網(原物理ok網)
在并聯電路中，pk9物理好資源網(原物理ok網)
電壓從電源負極返回電源正極有幾條路徑？pk9物理好資源網(原物理ok網)
支路電壓在分支點分流，分別流經各回路串聯和并聯的特點視頻，在匯合點匯合回流至電源正極。 每條大道與分支電路組成一條電路，幾條大道有幾條電路。pk9物理好資源網(原物理ok網)
三、實驗研究pk9物理好資源網(原物理ok網)
班主任引導中學生提出探究性問題：串聯電路和并聯電路的特點是什么？ （開關位置對電路的影響，家用電器之間的工作狀態）pk9物理好資源網(原物理ok網)
(1) 連接串聯電路pk9物理好資源網(原物理ok網)
在圖 1 中，將開關降低到不同的位置是否會導致一盞燈熄滅而另一盞燈不亮？讓中學生嘗試一下并分享你的發現pk9物理好資源網(原物理ok網)
中學生動手實驗，小組得出結論：在串聯電路中，電壓只有一條路徑，電壓通過一個器件也通過另一個；pk9物理好資源網(原物理ok網)
電路中只需要一個開關，開關的位置對電路沒有影響；pk9物理好資源網(原物理ok網)
(2) 連接并聯電路pk9物理好資源網(原物理ok網)
在圖2中，放下兩個開關，如圖所示連接到B和C。pk9物理好資源網(原物理ok網)
看看你能不能讓一盞燈熄滅另一盞燈不亮？讓中學生試一試并分享你的發現pk9物理好資源網(原物理ok網)
中學生動手實驗，小組得出結論：在并聯電路中，電壓有兩條（或多條）路徑； 每個設備都可以獨立工作； 支路開關控制整個支路，主路開關只控制主路。pk9物理好資源網(原物理ok網)
4. 生活中的電路pk9物理好資源網(原物理ok網)
(1) 用來烘托節日喜慶氣氛的小燈籠是如何聯系起來的？ 你怎么判斷？pk9物理好資源網(原物理ok網)
(2) 家庭中，電燈、吹風機、冰箱、電視、電腦等能否獨立工作？ 它們是如何連接的？pk9物理好資源網(原物理ok網)
pk9物理好資源網(原物理ok網)
(3) 問題：街道上的路燈白天同一時間點亮，晚上同一時間點熄滅。 它們是串聯的嗎？ 談談你的想法。pk9物理好資源網(原物理ok網)
(4) 課堂總結pk9物理好資源網(原物理ok網)
請回憶本堂課老師所講授的知識，完成下表。pk9物理好資源網(原物理ok網)
定義pk9物理好資源網(原物理ok網)
（設備連接功能）pk9物理好資源網(原物理ok網)
電壓路徑特性pk9物理好資源網(原物理ok網)
家電的工作特點pk9物理好資源網(原物理ok網)
轉變pk9物理好資源網(原物理ok網)
影響pk9物理好資源網(原物理ok網)
細繩pk9物理好資源網(原物理ok網)
對聯pk9物理好資源網(原物理ok網)
和pk9物理好資源網(原物理ok網)
對聯pk9物理好資源網(原物理ok網)
僅在電路中pk9物理好資源網(原物理ok網)
電壓路徑，一個壞了，所有的家用電器都pk9物理好資源網(原物理ok網)
工作。pk9物理好資源網(原物理ok網)
各種家用電器的工作是否相互影響？pk9物理好資源網(原物理ok網)
控制pk9物理好資源網(原物理ok網)
和開關位置影響pk9物理好資源網(原物理ok網)
影響。pk9物理好資源網(原物理ok網)
電路中的電壓路徑至少有pk9物理好資源網(原物理ok網)
條pk9物理好資源網(原物理ok網)
各種家用電器的工作是否相互影響？pk9物理好資源網(原物理ok網)
分支機構的開關控制pk9物理好資源網(原物理ok網)
, 大道上的開關控制pk9物理好資源網(原物理ok網)
.pk9物理好資源網(原物理ok網)
電路原理圖pk9物理好資源網(原物理ok網)
生活中的例子pk9物理好資源網(原物理ok網)
