先說什么是共振。 在富含內阻、電感和電容的交流電路中，電路兩端的電流與其電壓通常是異相的。 如果調整電路參數或電源頻率，使電壓和電源電流同相，則電路同相。 內阻，電路此時的工作狀態稱為諧振。 諧振分為串聯諧振和并聯諧振。 發生在串聯電路中的諧振為串聯諧振，發生在并聯電路中的諧振為并聯諧振。 諧振現象是正玄交流電路特有的現象。 它廣泛應用于通信工程，在電力系統中，諧振可能會破壞系統的正常運行。 下面分別介紹串聯諧振和并聯諧振的特殊電路特性。

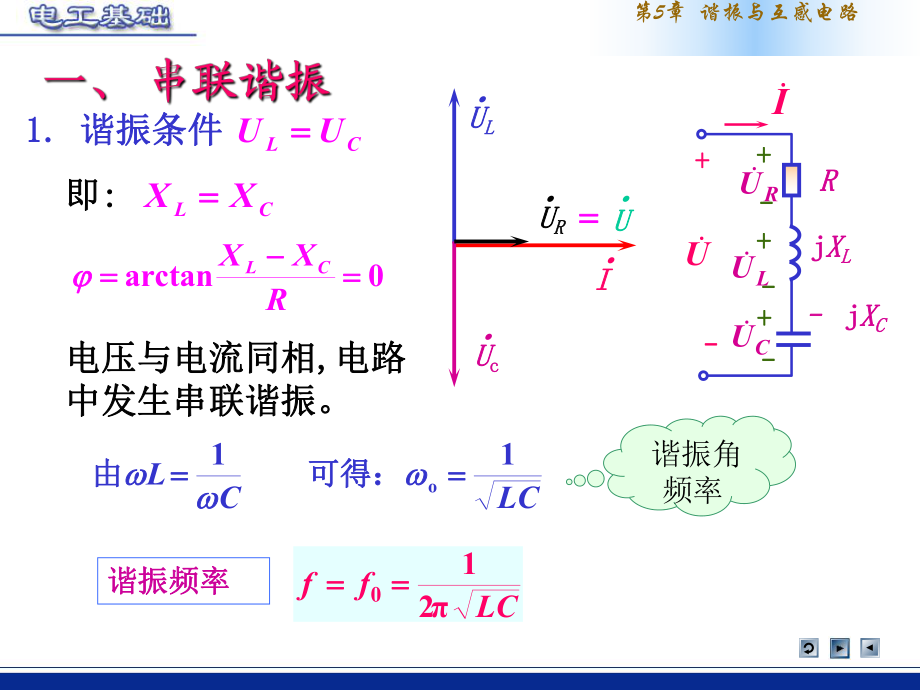

串聯諧振的電路特性
1、總阻抗值最小；
2、當電源電流一定時，電壓最大；
3、電路內阻，電容或電感上的電流可能低于電源電流。
并聯諧振電路的特性
1、電流一定時，諧振時電壓最小；
2、總阻抗最大；
3、電路內阻，西路電壓可能低于總電壓。
串聯諧振與并聯諧振之間的區別
1、從負載諧振的形式定義，可分為并聯諧振和串聯諧振兩種。 串聯諧振與并聯諧振的主要技術特點及比較如下：
串聯諧振和并聯諧振的區別首先在于它們使用的振蕩電路不同。 后者采用L、R、C串聯，前者采用L、R、C并聯。
(1)串聯諧振負載電路對電源呈現低阻抗，需要電流源供電。 為此，必須在被檢混直流電源的末端并聯一個大的檢波電容。 逆變器發生故障時，浪涌電壓大，保護難度大。
并聯諧振負載電路對電源呈現高阻抗，需要電壓源供電，需要在直流電源的末端串聯一個大檢波器。 但當逆變器出現故障時，由于電壓受大檢測限制，影響不大串聯和并聯的電流電壓題目，也更容易保護。
串聯諧振與并聯諧振的區別2
(2)串聯諧振輸入電流恒定，輸出電流為方波，輸出電壓近似為正弦波。 二極管上的電壓過零后進行換向，因此電壓總是超前電流一個φ角。 并聯諧振的輸入電壓恒定，輸出電流近似為正弦波，輸出電壓為方波。 當諧振電容上的電流過零時進行換相，負載電壓總是超前電流一個φ角。 也就是說，兩者都工作在容性負載狀態。
(3)串聯諧振是一種恒壓源電源。 為防止逆變器上下橋臂二極管同時導通，造成漏電，換流時必須先關斷再導通。 即應有一段時間（t）使所有二極管（其他電力電子元件）處于截止狀態。 此時雜散電感，即直流端到元件的引線電感上形成的感應電勢，可能會損壞元件，因此需要為元件選擇合適的浪涌電流吸收電路。 據悉，在二極管關斷期間，為保證負載電壓的連續性，保護二極管免受換流電容上的大電流影響，必須在兩端反并聯一個快速晶閘管二極管。 并聯諧振由恒流源供電。 為了防止在混頻檢測Ld上形成較大的感應電勢，電壓必須是連續的。 也就是說，換流時必須保證逆變器上下橋臂的二極管先導通后關斷，即換流期間（tγ）所有二極管都處于導通狀態. 此時雖然逆變橋臂是直通的，但由于Ld足夠大，不會造成直流漏電，但換相時間長會增加系統效率，因此需要縮短tγ，即降低 Lk 值。
(4)串聯諧振的工作頻率必須高于負載電路的固有振蕩頻率，即要保證合適的t時間，否則上下橋直接相連會造成換相失敗逆變器的手臂。
并聯諧振的工作頻率必須略低于負載電路的固有振蕩頻率，以保證合適的反壓時間t，否則二極管之間的換流會失敗； 但如果過高，二極管的耐反向電流就會過高，這是不允許的。
(5)串聯諧振功率的調節有兩種方法：改變直流電源電流Ud或改變二極管的觸發頻率，即改變負載功率的素數cosφ。
并聯諧振的功率調整方法只能改變直流電源電流Ud。 事實上，改變cosφ也可以降低逆變器的輸出電流和功率，但允許的調整范圍較小。
(6)串聯諧振換流時，二極管自然關斷，關斷前其電壓已逐漸降為零，故關斷時間短，損耗小。 換向時，二極管在反壓下關斷的時間（t+tγ）比較長。 并聯諧振換流時，二極管在全壓工作時被強制關斷，電壓強制降為零后需要一段反壓時間串聯和并聯的電流電壓題目，因此關斷時間較長。 相比之下，串聯諧振更適用于工作頻率高的感應加熱裝置。
(7) 串聯諧振二極管需要承受較低的電流。 當使用380V電網供電時，1200V的二極管就足夠了，但負載電路的所有電壓，包括有源和無功元件，都必須流經二極管。 如果逆變二極管失去脈沖，它只會停止振蕩，不會導致逆變器翻轉。
并聯諧振二極管需要承受大電流，其值隨著功率素數角φ的減小而迅速減小。 但負載本身構成一個振蕩電壓回路，只有有源電壓流過逆變二極管，而逆變二極管經常失去觸發脈沖，仍能保持振蕩，工作比較穩定。
(8) 串聯諧振可以與移相或其他激勵一起工作。 單獨工作時，只需改變逆變器觸發脈沖頻率即可調節輸出功率； 而并聯諧振通常只在推挽狀態下起作用。
(9)串聯諧振時，二極管的觸發脈沖不對稱，不會引入直流分量電壓影響正常工作； 而在并聯諧振時，逆變二極管的觸發脈沖是不對稱的，會引入直流分量電壓引起故障。
(10)串聯諧振啟動容易，適用于頻繁啟動工作； 而并聯諧振需要額外的啟動電路，啟動難度較大。
(11)由于串聯諧振中二極管承受圓波電流，du/dt值較大，吸收電路起關鍵作用，但di/dt要求較低。
并聯諧振時，流經逆變二極管的電壓為圓波，因此需要較大的di/dt，而對du/dt的要求較低。
(12)串聯諧振感應加熱線圈與逆變電源(包括槽路電容)距離較遠時，對輸出功率的影響較小。 如果用同軸電纜或者以后的線盡量埋得近（絞在一起更好），幾乎沒有什么影響。 對于并聯諧振，感應加熱線圈應盡可能靠近電源（尤其是槽路電容器），否則功率輸出和效率將大大提高。
(13)串聯諧振感應線圈上的電流和儲能電路電容上的電流都是諧振輸出電流的Q倍，流過感應線圈的電壓等于逆變器的輸出電壓。 并聯諧振逆變器的感應線圈和儲能電容上的電流等于逆變器的輸出電流，流過它們的電壓是逆變器輸出電壓的Q倍。
綜上所述，并聯諧振和串聯諧振各有各的技術特點和應用領域。 從工業加熱應用來看，并聯諧振廣泛應用于熔煉、保溫、透熱、感應加熱和熱處理等各個領域，其功率從幾千瓦到幾萬千瓦不等。 串聯諧振廣泛應用于熔煉保溫一拖二爐和高Q值高頻感應加熱場合，其功率從幾千瓦到幾千千瓦不等。 目前我國工業使用的變頻電源90%以上為并聯變頻電源。 通過以上對諧振電路的分析，掌握了諧振電路的特點，在生產實踐中，我們應該利用它的原理，避免它的缺點。
