繪制電路圖的問題類型大致可以分為以下幾類：
1、看實物，畫出電路圖。
2.看圖并連接設備畫圖。
3、根據要求設計電路。
4.找出錯誤的電路并畫出正確的電路圖。
下面詳細介紹一下他們的繪制方法。

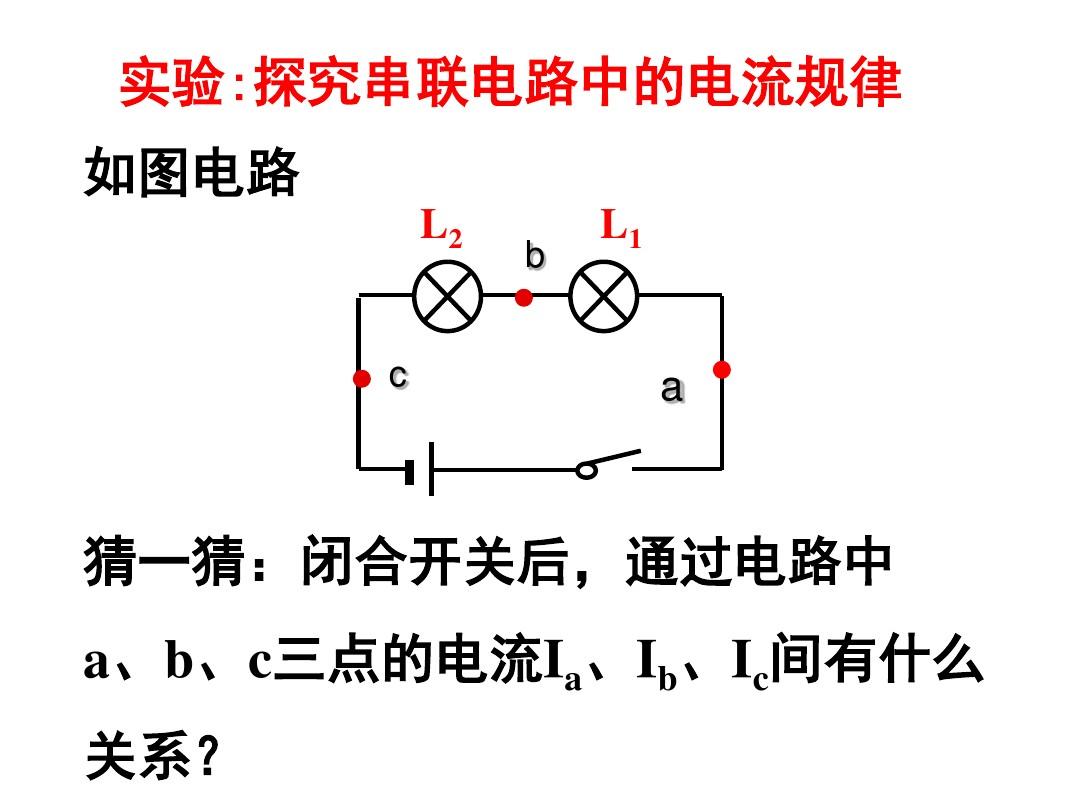

(1)看實物畫電路圖，關鍵是看圖。 如果看不懂圖表，就很難做出好的圖表。 電路有兩種，一種是串聯，另一種是并聯。 該串聯電路很容易識別。 首先找到電源的負極串聯和并聯電路圖題，用筆尖沿著電壓方向依次向前移動，直到找到電源的正極。 明確各個設備的位置，然后畫圖。 順序是：先畫電池組，按照器件的排列順序畫圖，橫向縱向，邊角處不要有器件。 如果有電流表，則必須準確確定它正在測量電路的哪一部分。 電流表和被測電路的兩端。 對于并聯電路，辨識方法如下。 從電源負極開始，沿電壓方向找到分叉點，并用英文標注“分”字。 開始沿著電壓方向向前移動，直至兩個筆尖相遇，此點即為交匯點。 并標出英文單詞“”。 首先要知道有多少條通路，每個環路有多少臺設備，分別是哪些。 非常重要的是要注意分點與電源負極之間的分支電路以及分點與電源負極之間的分支電路。 看一下分支電路中有哪些器件，在清晰的基礎上開始畫電路圖。 具體步驟如下：先畫出電池組，然后畫出兩段支路，并在支路中畫出哪些支路。 畫出分割點和交匯點之間的大道，如果有幾條大道（大多數情況只有兩條大道），并按順序畫出每個環路中設備的規格，繪圖要求橫豎，鋼筆畫檢測無誤后，將電流表接到被測電路兩端。
(2)看電路圖并連接設備畫圖
方法：先看圖識別電路：不允許混合連接，只有串聯和并聯兩種，串聯很容易識別，關鍵是并聯。 如果是并聯電路，找出較長電路上的分割點和并聯點，并標記出來。 并明確各個設備的位置。 （首先查明支路是否有斷路和電壓表）連接實物圖，先連接電池組，找出電源負極，從負極開始，連接支路器件，找到分支點后，將其分為四行。 不要亂寫亂畫，按順序畫圖。 直到接合點，再畫一條大道【注意電線不能交叉，電線一定要畫在端子上（開關、電壓表、電流表等）連接電壓表，電流表要注意正負極[負極端子] 觸摸滑動變阻器時串聯和并聯電路圖題，必須一筆一劃，檢測電路無誤后，最后將電流表連接到被測電路兩端。
(3) 設計電路如下：
首先讀題，審題，理清電路。 （不需要混合連接）通常只有串聯和并聯兩種電路。 串聯更容易。 關鍵是要注意支路中的開關和電壓表管。 這條路上的儀表和開關只用于家電，清零后分為四路。 最后將電流表連接到被測家電的兩端。 檢測電路完成后，必須用筆畫出電路，橫豎豎直，邊角處不能畫任何器件，畫圖要規范。
(4) 識別錯誤電路 通常錯誤發生在以下情況：
1、是否存在漏電現象，即電壓不經過家用電器直接返回電源正極；
2、是否形成局部短路，局部漏電的家用電器無法工作；
3、電流表、電流表及正負極端子是否接錯，或電阻值選擇不當（太大或太小）；
4、滑動變阻器接錯（全部向上或全部向下）。
