作為鉗工的重要基礎知識和考驗點，在上面的課程中我們學習了主電路連接方式的“串聯電路”，而本節的并聯電路則是另一種電路連接方式“并聯電路”。
這是并聯電路
并聯從字面上理解就是連接在一起。 電阻值有兩個以上。 它們的一端連接在一起，另一端也連接在一起。 兩個節點與外部電流連接，形成分支電路。 ，稱為并聯電路。 例如右圖中的兩個燈泡是并聯的。 事實上，控制燈泡的兩個開關也是并聯的。
并聯電阻與電壓電流大小

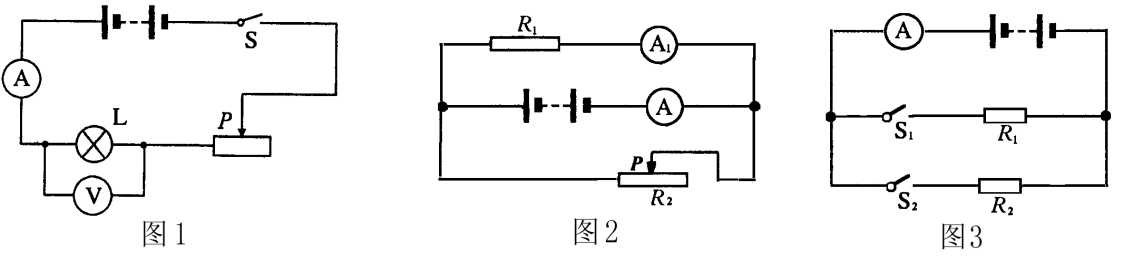

這里用右圖來說明并聯電路的特性。
并聯電路電流：由于每條東路的一端連接在一起，另一端也連接在一起，承受同一電源的電流，所以每路電流相同。
并聯電路電壓：由于各回路電流相等，根據歐姆定律可知，內阻小的那路電壓就大； 內阻大的路電壓低。 即并聯的各路電壓與對應的內阻成正比；
因為：I1=U/R1； I2=U/R2； I3=U/R3
所以：I1:I2:I3:=1/R1:1/R2:1/R3
并聯電路的電功率：由于各并聯電路的電流相同，且各路電壓與內阻成正比分配，因此各回路的電功率也與內阻成反比分配;
P1:P2:P3=U/R1:U/R2:U/R3=1/R1:1/R2:1/R3
并聯電路的總電壓：根據基爾霍夫電壓定理，并聯電路的總電壓等于各路電壓之和：
我=I1+I2+I3

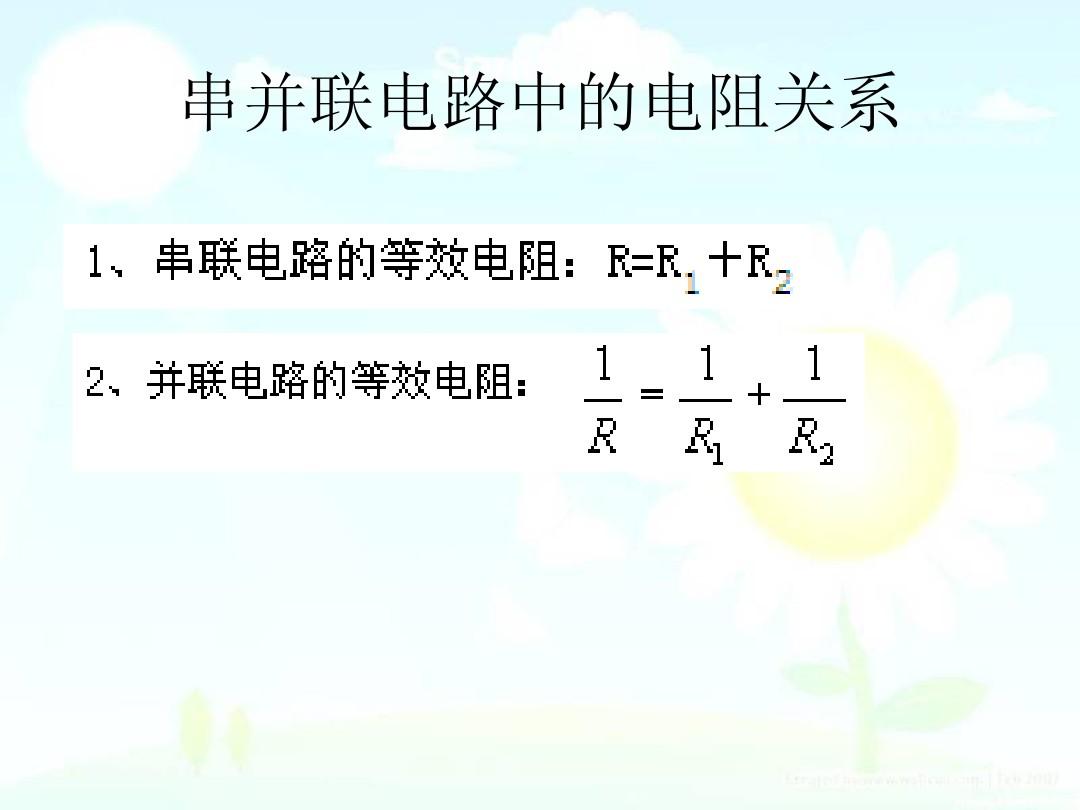

并聯電路內阻：并聯電路總電阻的倒數等于各通道內阻倒數之和，證明如下：
因為： I=I1+I2+I3
所以：
，現在：
在實際電路中，經常會遇到兩個內阻并聯的電路。 此時，總內阻可以通過以下公式估算：
， 所以：
當R1≥R2時； 兩個相差很大的組織內阻并聯后，等效內阻更接近較小的阻值。 當R1=R2，R=R1÷2時，若有n個阻值相同的內阻并聯，則等效內阻值為：R=R1÷n。 這說明并聯內阻的數量越多串聯和并聯的電流電壓功率，等效內阻越小。
如果總電壓已知，則可以通過以下公式估算分壓：
,
并聯電路估算問題
問：有兩個內阻并聯，R1=2Ω，R2=18Ω，電源電流為126V。 求出總內阻R、總電壓I和兩路主路電壓I1、I2串聯和并聯的電流電壓功率，如右圖所示；
解題： 由公式：
替代估計：
(2×18)÷(2+18)=36÷20=1.8Ω（并聯電路總內阻），總電壓等于電流除以總內阻（歐姆定律），即：
I=U/R=126÷1.8=70A
R1流過的電壓I1=U/R1=126÷2=63A，R2流過的電壓I2=U/R2=126÷18=7A。
