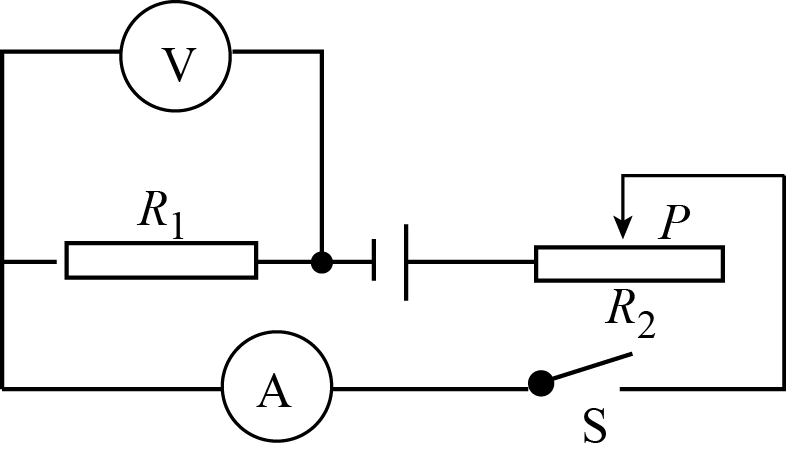

經典題22：在右圖電路中，電源電流恒定，當開關S閉合時，電路中電流表的變化和電流表的讀數為（）
?A. 電壓表示數變大，電流表示數變大
B、電壓表示數變小，電流表示數變小
C、電壓表示數變小，電流表示數變大
D、電壓表示數變大，電流表示數變小
分析：
1 首先分析開關閉合前后電路圖中R1、R2的連接情況。
1.1 首先分析開關未閉合前的電路圖：
① 從圖中可以看出，R1和R2是串聯電路，

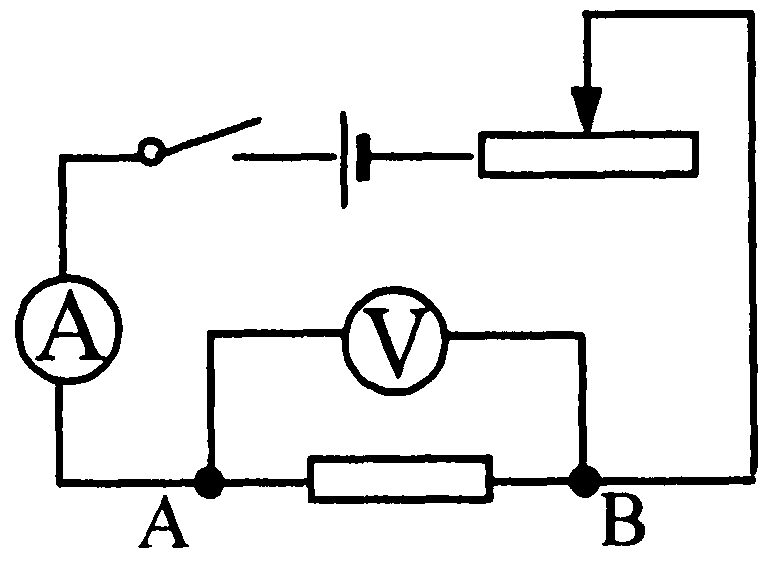

?②采用去源法可知，電流表檢測R2兩端電流，如右圖所示：
?1.2分析開關閉合后的電路圖：開關S閉合后最大的變化是R1漏電，如右圖所示：
?等效電路圖如右圖：
?②知道R1漏電，就知道電路總內阻由R1+R2變?yōu)镽2。 由于電源電流恒定，即U始終恒定，因此由弗倫奇定理可知，總電壓I會減小。 小，即I'=/R2>I=/R1+R2電路的串聯和并聯實驗，電壓表的指示一定變大，所以R2兩端加的電流U'=I'R2>U=IR2就會減小，即電流表的指示也變大電路的串聯和并聯實驗，故A正確。
小結：串聯電路中，開關與其他家用電器串聯，當開關斷開時，電路將被切斷，整個電路中不會有電壓通過。 試卷中經常出現開關與電路某段并聯的情況。 此時開關由關斷轉為閉合，與開關并聯的電路短路，該段電路無電壓通過，總內阻減小。 內阻減小。
