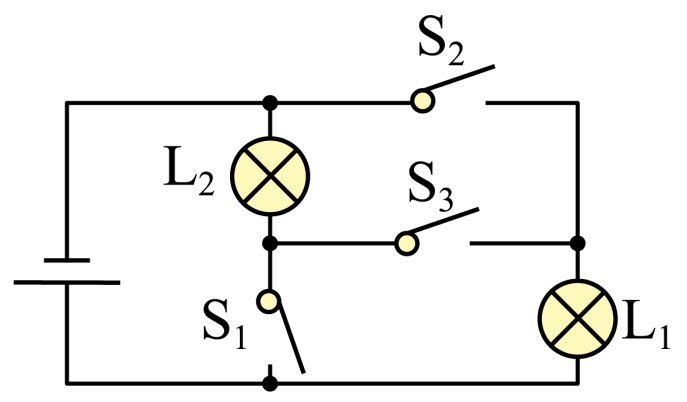

九年級數學系列和并行練習及其答案 PEP 九年級數學系列和并行練習及其答案 PEP 九年級數學系列和并行練習及其答案 PEP 九年級數學系列和并行練習及其答案 2. 在汽車轉彎之前，要打開轉向燈，駕駛員需要移動方向盤旁邊的控制桿。 該杠桿的作用與電路中等效； 同側的前后轉向燈會同時閃爍串聯和并聯電路圖例題，但前轉向燈壞了時后轉向燈可以亮。 由此可見，車輛同一側的前后轉向燈的連接形式為3種。如圖所示，僅當開關S1閉合時，電壓通過燈，它們就連通了。 當S1和S2閉合時，電壓通過燈。 當S1和S3閉合時串聯和并聯電路圖例題，電壓通過燈。 當S1、S2和S3閉合時，電壓通過燈，并且它們接通。 4、在了解冰箱內壓縮機與燈泡的連接過程中，朋友小明打開了冰箱門。 根據現象可以推斷壓縮機與燈泡已連接。
它的用處是。 5、現在很多酒店都是用房卡取電，如圖。 只要將房卡插入卡槽，就可以使用屋內的家用電器。 房卡的作用相當于家庭電路中的作用，將家里的家用電器_____連接起來。 2. 選擇題（ ） 6. 學校校園有前后兩扇門。 為加強學校安全，校園在值班室安裝了指示燈。 只有當兩扇門都關閉時（關上一扇門相當于關上一個開關），值班室外的指示燈才會亮起，表明門已關閉。 右圖電路中，符合要求的是（）7。如圖所示，當開關S閉合或斷開時，能同時點亮和熄滅兩個小燈泡的正確電路是（）8。下列電路中，串聯的電路是A、路上的路燈總是同時亮和滅的B、冷凍柜內的壓縮機和冷凍柜內的燈1C。 臥室里的熒光燈 D.同一串春燈的燈的連接方法（） 9.如右圖所示，當開關全部閉合時，燈泡L1和L2形成串聯電路（） 10.街上的路燈總是同時亮和滅。 有時，當一盞路燈被摧毀時，其他路燈也會亮起。 由此可以確定路燈之間的連接方式是A.串聯還是并聯b. 在系列c中。 并聯 D. 不確定（） 11. 小明想用一個開關同時控制兩盞電燈的亮或滅，那么這兩盞電燈 A. 必須串聯 B. 必須并聯 C. 可以串聯也可以并聯 D. 以上說法都是錯誤的（） 12. 小紅發現某教室的開關可以同時控制兩盞燈。 這個宿舍的電路圖應該是右圖中的3。

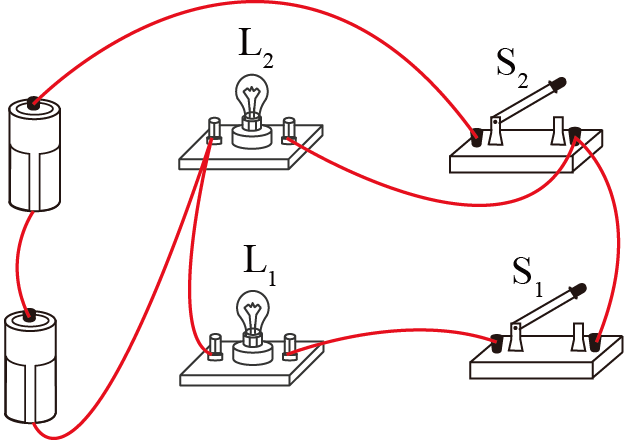

”小玲回答道。什么現象可以說明它們是并聯的？（舉例） 14、一個木架表面有兩個燈和一個開關。打開開關后，兩個燈都能發光。關掉開關后，兩個燈都滅了。在不打開袋子的情況下，請不要損壞燈泡。如何辨別兩個燈是串聯還是并聯？在木架上畫出該電路的電路圖。216、將圖1的電路圖連接起來，畫出圖2電路圖 17.將下圖中各器件連接成串聯電路，畫出右框電路圖 18.將下圖中各器件連接成并聯電路，畫出右框電路圖 19.L1、L2并聯，S1控制L1，S2控制L2，S為主開關，連接實物圖，畫出右框電路圖 20.L1、L2并聯， S1控制L1，S2控制整個電路，連接實物圖，在右框中畫出電路圖。 321. 診所的觀察室應安裝呼叫警鈴，以便每張病床的病人可以單獨呼叫。 要求：當A床上的病人按下臥室的S1開關時，護士站的警鈴響起，同時L1燈亮； 22、根據電路圖，連接物理圖。 23、根據電路圖，連接物理圖。 24. 有一個養牛場。 為了防止牛跑出圍欄，圍欄上連接著一根細鐵絲。
請?jiān)O(shè)計合格的電路圖并連接物理圖。 4 參考答案 1.填空 1.并聯和串聯 2.并聯切換 3.串聯、L3、L1、并聯 4.燈亮?xí)r壓縮機不工作； 主題：應用問題。 分析：1）開關的作用是控制電路的通斷。 串聯電路中的開關控制所有家用電器，并聯電路中分支電路中的開關控制所有家用電器，主路中的開關控制主路上的家電； 2）串聯電路中的家用電器的工作狀況互相影響，并聯電路中的家用電器的工作狀況互相不影響。 答：解決方法：（1）房卡可以控制家電的工作。 如果不插入插孔，家里的所有家用電器都無法工作，所以房卡就相當于家里分支電路上的總開關（開關）； 2）臥室內家電的工作情況互不影響，故家電并聯。 所以答案是：主開關（開關）； 和。 點評：本題要求掌握開關的功能和串并聯電路的工作特性。 結合實際生活才能加以區分和解釋。 2. 選擇題 6、A7、B8、D9、C10、C11、C12、D 3. 簡答題 13. 所有家用電器均可獨立工作； 電路燈壞了不影響電視機的工作； 燈泡燒壞不影響其他家用電器等的工作。 14、取出一個燈泡，如果另一個燈亮，則為并聯； 如果另一個燈不亮，則為串聯。 515,6
