傳感在手動設備中的應用可以說是非常重要的。 設計布線時可用于不同的需求和場合。 單根接線比較簡單，但串并聯連接時新手不太容易理解。 有時候老鉗工也會一頭霧水，不過別怕，我們一看就知道。 這里我們需要區分兩線制和三線制的串并聯連接方式。
1、兩線制傳感器串聯
兩線傳感器通常有一根藍線和一根紅線，紅色為負極，白色為正極。 如圖1所示，需要串聯時，將傳感器A的藍色（負極）連接到負載（保險絲線圈或PLC輸??入IO），其黃色（正極）和藍色（負極）傳感器B的連接，B的白色可接電源正極（0），這樣負載就相當于信號線。 A和B串聯形成回路，只要其中一個失去信號，另一個也會被切斷。
所以當有負載時，通常是PLC。 輸出為高電平24V負極，經過負載后與0V正極產生環路導通。
圖1 兩線制傳感器開關串連接圖
二、三線傳感器串聯
對于三線感應開關，白線（紅線）為直流負極，白色為直流正極，白線為信號線。 我們以NPN傳感器為例。 單個傳感器接線如右圖2所示：
圖2 三線接線示意圖
如圖3所示，串聯時，我們將A、B傳感器的藍線同時接24V負極串聯和并聯接線圖接法，A傳感器的藍線（OUT）接負載（PLC，如果如果是保險絲線圈，則OUT應接保險絲線圈的負極）； A的白色傳感器線與B的藍色（OUT）線短接，B的紅線接24V正極。
圖3 三線傳感器串連接圖
3、感應開關并聯
當設備某一站有多個同時動作模塊，但只需要采集一個IO時，我們可以將傳感器并聯起來。

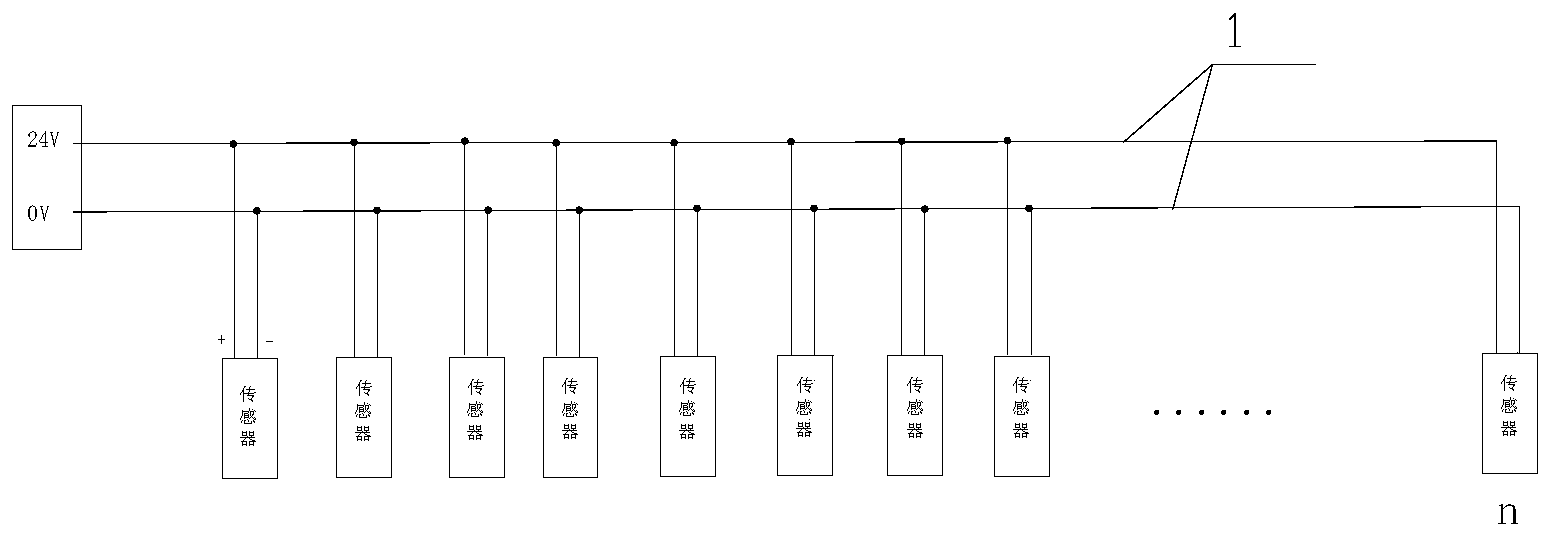

如右圖，兩線制傳感器并聯時，如果是源極連接，只需將A、B的紅線（紅線）接即可接入信號，白線接0V； 水槽連接則相反。
圖4 兩線制并聯
如果是三線傳感器，需要將每組相同的線并聯，即A、B的紅色（棕色）接24V負極，白色接24V正極極，兩個傳感器的紅色輸出連接到負載 IO 。
注意：A 和 B 傳感器必須是同一類型（與 PNP 或 NPN 相同）。 傳感器串聯時，如果其中一個傳感器出現問題，那么其電路就會被破壞，這很安全串聯和并聯接線圖接法，但排除問題不方便； 如果傳感器并聯，一個傳感器出現問題不會影響其他站的工作，方便故障排除。 最后根據需要選擇設計方案。
