1.多項選擇題
1、中學校園有前后兩門。 為加強學校安全，校園為值班室安裝了指示燈。 只有當兩扇門都關閉時（關上一扇門相當于關上一個開關），值班室外的指示燈才會亮起。 ，表示門已關閉。 右圖電路中符合要求的是（）
A B C D
2、如圖所示，當開關S閉合或斷開時，兩個小燈泡同時亮滅的正確電路是（）
A B C D
3.下列電路中串聯連接的是（）
A、路上的路燈總是一起亮、一起滅 B、冰柜里的壓縮機和冰柜里的燈
C、臥室的日光燈 D、同一串春燈各燈的連接方法
4、如右圖所示，當開關閉合時，燈泡L1和L2形成串聯電路（）
A B C D
5、街上的路燈總是同時亮起和熄滅。 有時，一盞路燈被毀了，其他路燈也會亮起來。 由此可以確定路燈之間的連接方式是（）
A. 串聯還是并聯 B. 串聯 C. 并聯 D. 不確定
6.小明想用一個開關同時控制兩個電燈的點亮或熄滅，則這兩個電燈（）
A. 必須串聯 B. 必須并聯
C.可能是串聯也可能是并聯 D.以上說法都是錯誤的
7、小紅發現某教室的開關可以同時控制兩盞燈。 這個宿舍的電路圖應該是右圖中的（）
A B C D
2. 填空
8、城市內的路燈連接在一起； 家里的家電連接在一起； 新年樹上使用的“星空”燈是連在一起的。
9. 車輛轉彎前，駕駛員需要移動方向盤旁邊的控制桿來打開轉向燈。 該杠桿的作用與電路中的作用相同。 壞掉后后轉向燈可以亮，也就是說車輛同側前后轉向燈的連接方式是。

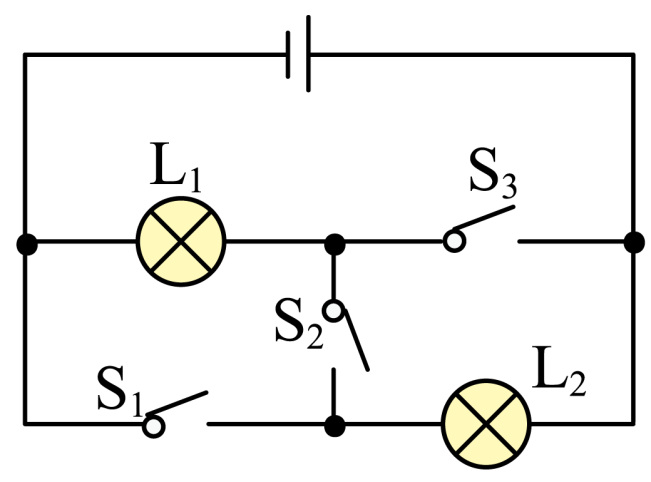

10、如圖所示，只有當開關S1閉合時，電壓才通過燈，它們才接通。 當S1和S2閉合時，電壓通過燈。 當S1和S3閉合時，電壓通過燈。 當S1、S2、S3全部閉合時，電壓通過燈，它們____連通。
11、在了解冰箱內壓縮機與燈泡的連接過程中，朋友小明打開了冰箱門。 根據現象可以推斷壓縮機與燈泡已連接。 好處是____。
12、現在很多酒店都是用房卡取電，如圖。 只要將房卡插入卡槽，就可以使用臥室內的家用電器。 房卡的作用相當于家庭電路中的作用，將家里的家用電器_____連接起來。
3.簡答題
13、學習了電路串并聯的知識后，小文問：“電視、燈具、電風扇等家用電器用什么方法連接？” “當然，它們是并聯的。” 小玲回答道。 什么現象可以證明它們是并聯的？ （舉個例子）
14、木架表面有兩盞燈和一個開關。 當開關閉合時，兩個燈都會發光，當開關關閉時，兩個燈都會熄滅。 在未打開包裝袋的情況下，請勿損壞燈泡。 如何判斷兩個燈是串聯還是并聯？
四、繪圖題
15. 在探索活動中，小明連接了如右圖所示的物理電路。 請幫他畫出左方框內這個電路的電路圖。
16、根據電路圖連接實物圖
17、L1和L2并聯，S1控制L1，S2控制L2，S作為主開關。 連接物理圖并在左框中畫出電路圖。
第 3 節答案
1.A
【分析】從圖中可以看出，圖A中只有兩個開關同時閉合時燈才會亮，滿足要求； 圖B中兩個開關都閉合時，會有漏電，這是不允許的，不符合要求； 圖C 只要其中一個開關閉合，燈泡也會發光，不符合要求； 圖D中，當開關S1閉合時，會漏電，不符合要求； 因此，應選擇A。
2.B
3.D
【解析】試題分析：家用電路和照明用電路都是并聯電路，所以路燈、冰箱里的壓縮機、冰柜里的燈都是并聯電路； 節日裝飾的小燈籠串聯起來。 家用電路與照明電路并聯，故選項ABC錯誤，小彩燈串聯，故選項D正確。
4.C
【分析】當開關閉合時，燈泡L2漏電，故選項A不正確。 當開關閉合時，燈泡L1和L2形成并聯電路，因此選項B不正確。 當開關閉合時，燈泡L1和L2形成串聯電路，因此選項C是正確的。 當開關閉合時，燈泡L1和L2形成并聯電路，因此選項D不正確。
5.C
【分析】街上的路燈實際上是同時亮、滅的串聯和并聯哪個更亮，但仍是并聯，且開關安裝在支路上，故應選C。
6.C
【分析】當兩個燈泡串聯時，串聯電路中的開關可以控制兩個燈泡同時點亮或同時熄滅； 當兩個燈泡并聯時，支路中的開關可以控制兩個燈泡同時亮和滅。 所以選擇C。
7.D
【分析】教室里的燈應該并聯，不能串聯，所以A是錯誤的； B中的開關只能控制一個燈泡，所以B是錯誤的； C中的開關閉合時會漏電串聯和并聯哪個更亮，這是不允許的，所以C是錯誤的； D中，兩個燈泡并聯，在支路上安裝開關，可以同時控制兩個燈泡的亮滅，故D正確； 應選D。
8. (1). 平行（2）。 平行（3）。 細繩
【解析】試題分析：并聯電路的特點是有多條電壓通路，各回路中的家用電器互不影響； 串聯電路的特點是只有一條電壓通路，家用電器之間必然相互影響。 城市里的路燈都是并聯的； 家庭中的家用電器并聯； 新年樹上使用的“星空”燈串是串聯的。
9. (1). 開關 (2)。 并聯
10.(1).(2).字符串(3).L3(4).L1(5).(6).并行
11.(1). 燈亮 (2) 時壓縮機不工作。 和（3）。 他們互不影響
12. (1). 主開關（開關）（2）。 和。
13、所有家用電器均可獨立工作； 電路燈壞了不影響電視機的工作； 燈泡燒壞不會影響其他家用電器等的工作。
14、取出一個燈泡，如果另一個燈亮，則為并聯； 如果另一個燈不亮，則為串聯。
15.
【分析】從圖中可以看出，兩個燈泡并聯，開關安裝在支路上。 相應的電路圖如下：
16、【分析】從電路圖可以看出，兩個燈泡并聯，開關安裝在支路上。 對應的物理圖連接如右圖所示：
17..
【分析】根據題意，可以得到電路圖如下：
根據所畫電路連接物理圖如下：
