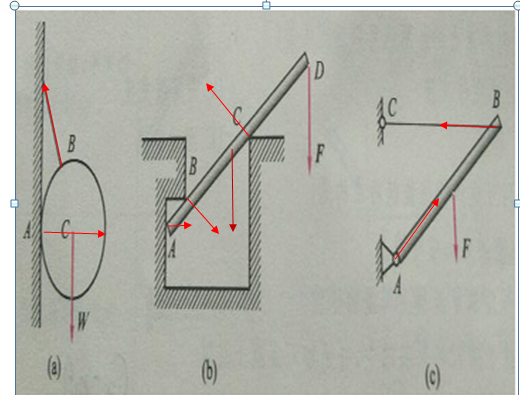

1、摩擦力、平衡力、非平衡力的受力示意圖類型一受磨擦力的示意圖1在圖1中，物體在水平往右、大小為2N的拉力F的作用下往右做勻速直線運動。請畫出物體所受滑動磨擦力f的示意圖。圖12如圖2所示，物體A靜止在斜面上，請畫出物體A所受磨擦力的示意圖。圖23.如圖3所示，一物體以某一速率沖上表面粗糙的固定斜面，請畫出物體在上劃過程中所受的磨擦力的示意圖。圖34如圖4所示，物體A處于靜止狀態，物體B在拉力F作用下往右加速運動。請在圖中畫出物體A所受磨擦力f和支持力N的示意圖。圖4類型二受平衡力的示意圖52015長沙如圖5所示，一個小球靜止于水平地面上，請你在圖中畫出小球遭到的重力和支持力的示意。圖56
2、2016銀川如圖6所示，畫出靜止的重錘受力的示意圖。圖67如圖7所示，在水平向左、大小為4N拉力的作用下，鐵塊在水平桌面上向左做勻速直線運動。請你畫出水平方向上鐵塊的受力示意圖。圖78如圖8所示，超市的扶梯勻速斜向下運動，請畫出站在扶梯上相對扶梯靜止的人的受力示意圖。圖89如圖9所示，將一個小球置于豎直放置的彈簧上，小球靜止不動，請畫出此時小球的受力示意圖。圖9圖南昌小明搭乘扶梯從五樓到一樓，當扶梯勻速下滑時，請在圖10中畫出小明受力的示意圖。尚志如圖11所示，某人站在貨車里，隨貨車在水平地面上做勻速直線運動，畫出人的受力示意圖。圖1112請畫出如圖1
3、2所示的小球遭到力的示意圖。圖1213.如圖13所示的小球在重力、繩子的拉力和墻面的支持力作用下靜止。請在圖中畫出這三個力的示意圖。圖成都如圖14所示，小明用一個沿斜面的力將大袋子推動車箱，請畫出袋子沿斜面勻速向下運動時的受力示意圖。(點O為袋子的重心)圖14類型三受非平衡力的示意圖荊州如圖15所示，一鐵塊正順著固定在地面上的光滑斜面下降，請做出鐵塊遭到的重力G和支持力F的示意圖。圖達州如圖16所示，物體以初速率v沿表面粗糙的固定斜面向下運動，請畫出物體沿斜面向下運動過程中所受力的示意圖。圖南昌如圖17所示，一條長繩的一端固定
4、在天花板上，另一端系一個小球弄成一個擺。當球擺到圖中所在位置時，畫出小球所受重力和繩對小球拉力的示意圖。圖荊州如圖18所示，一小球從圓弧槽上的A點由靜止釋放，小球沿圓弧槽滾至另一端的最低點C點。試做出由A點滾至C點過程中，小球在B點(即圓弧槽頂部與水平面的切點)受力的示意圖(忽視空氣阻力)。圖牡丹江將一個重為G的小球從空中某點由靜止釋放，落在豎直放置的輕彈簧上，壓縮到最高點后，再被彈起。請畫出小球在最高點時的受力示意圖。圖19解讀詳析1如圖所示2如圖所示解析物體在斜面上靜止，有向上運動的趨勢，則物體遭到平行于斜面向下的磨擦力f。3如圖所示解析由于物體沿斜面
5、向上滑動，故所受磨擦力的方向與運動方向相反，沿斜面向上。4如圖所示解析以A為研究對象，受向左的拉力和往右的磨擦力才能保持靜止。5如圖所示6如圖所示7如圖所示8如圖所示解析由于此人站在勻速斜向下運動的扶梯上，所以此人受重力和支持力的作用。在水平方向上不受力。9如圖所示解析小球靜止不動，處于平衡狀態，所以深受豎直向下的支持力和豎直向上的重力。10如圖所示11如圖所示解析人站在貨車里，隨貨車在水平地面上做勻速直線運動物體摩擦力示意圖怎么畫，人與貨車在水平方向上沒有相對運動或相對運動趨勢，人在水平方向上不受磨擦力，只在豎直方向上受力平衡。豎直方向上遭到重力G和支持力F，這兩個力是一對平衡力，重力從重心豎直向上畫，支
6、持力從重心豎直向下畫，標出字母符號，注意兩條線段寬度要相等。12如圖所示解析小球受重力、擋板對它的支持力，以及斜面對它的支持力，三個力的受力物體都是小球，故三個力的作用點均可畫在小球的重心上。重力的方向豎直向上，擋板對小球支持力的方向垂直于擋板沿斜面向下，斜面對小球支持力的方向垂直于斜面向下。13如圖所示解析在畫較為復雜的物體受力示意圖時，關鍵是能對物體進行正確的受力剖析。首先畫好必有的重力；之后依照物體是否和其他物體有接觸并形成形變或牽引作用，剖析并畫出壓力、支持力和拉力。重力的作用點在物體的重心，方向豎直向上；支持力的方向垂直接觸面指向被支持的物體；拉力的方向沿繩指向繩收縮的方向。物體
7、受多個力作用時物體摩擦力示意圖怎么畫，作用點通常都畫在物體的重心。14如圖所示15如圖所示解析因為斜面光滑，所以鐵塊與斜面之間沒有磨擦力。重力G和支持力F的作用點畫在物體的重心上，重力的方向豎直向上，支持力的方向垂直于斜面向下。16如圖所示解析在斜面上運動的物體首先要遭到豎直向上的重力G和垂直斜面向下的支持力N的作用。另外，因為斜面粗糙，物體向下運動，所以物體還遭到沿斜面向上的磨擦力f的作用。17如圖所示18如圖所示解析小球由A點滾至C點過程中，小球在B點時，小球遭到豎直向上的重力和豎直向下的支持力作用，這兩個力是一對平衡力，大小相等；同時，忽視空氣阻力，小球遭到水平向左的磨擦力。19如圖所示解析由題意可知，將一個重為G的小球從空中某點由靜止釋放，落在豎直放置的輕彈簧上，壓縮到最高點時，小球共遭到兩個力的作用，一個是豎直向上的重力，另一個是豎直向下的彈力，但是彈力小于重力(這樣小球能夠被彈起)。
