手壓汽球，汽球會變型(圖1)；手拉彈簧，彈簧會伸長(圖2)；人坐木板，木板彎曲(圖3)，物體的這些形狀或容積的改變，稱作形變，形變有兩個方面：①形狀的改變：指物體的外形發生變化，如橡皮條拉緊時，由短變長，彈簧的拉伸或壓縮等；②體積的改變：指物體的容積發生變化，如使勁壓籃球，橄欖球的容積增大；壓海棉，海棉的容積也變小等，我們的身邊存在著各類各樣的形變，下邊讓我們一上去認識這種形變。
物體發生形變的緣由是遭到了外力的作用，任何物體在外力作用下都能發生形變，只是形變的顯著程度不同，顯著的形變很容易觀察。如彈簧被拉伸，但有些微小的形變不易直接觀察到，如手推墻面，墻面發生的形變，這些形變稱之為微小形變，微小形變可采用特殊的方式觀察，如借助激光反射法，觀察桌面的微小形變，如圖4，S是激光小探照燈并固定，A和B是平面鏡，平行擺放在水平桌面上，首先桌面上不放鉤碼，激光小探照燈發出的光經過兩個平面鏡的反射在遠處光屏上顯示一個光點，此時在桌面上放上一個鉤碼，桌面在鉤碼作用下發生微小形變，肉眼難以觀察到明顯現象，但激光手電發出的光經反射后的光點發生顯著的聯通，借此證明桌面發生了形變，驗證微小形變還可以借助其他方式，如圖5，借助細管中的液面的升降觀察硬玻璃瓶的形變。
1，形變的分類
形變根據形變后的療效不同可分成彈性形變和塑性形變彈力的范圍有哪些，任何物體在外力作用下就會發生形變。當形變不超過某一限度時，撤出外力以后，形變能驟然消失。此類形變稱為彈性形變，如彈簧在一定限度內被拉伸和壓縮后就能恢復原狀，假如外力較大，當它的作用停止時，所造成的形變并不完全消失，而有剩余形變彈力的范圍有哪些，稱為塑性形變，如橡皮泥被擠壓后不能回復原狀。
2，形變和彈力的關系

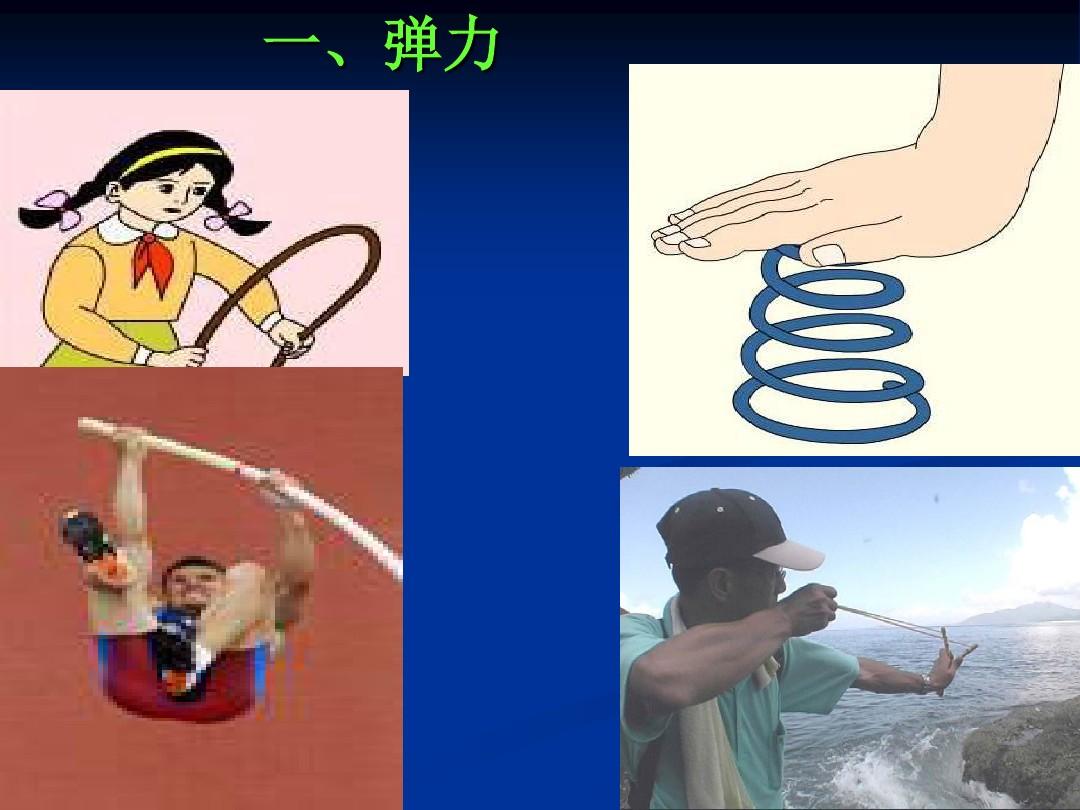

發生彈性形變的物體要恢復原狀，會對和它接觸的物體形成力的作用，這個力我們把它稱為彈力，所以彈力形成的條件是：①物體發生彈性形變；②兩個物體接觸，一般所說的拉力、壓力都屬于彈力，接觸是形成彈力的前提條件，若無接觸，也就無彈力可言，如圖6,A和B之間有彈力作用，桌面和B之間有彈力作用，而桌面和A之間沒有彈力。由于桌面和A沒有直接接觸，發生彈性形變是形成彈力的必要條件，互相接觸的物體之間并不一定能形成彈力，比如(圖7)將兩個半徑均為d的小球1和2，倒入一個外徑為2d的容器中，此時球1與球2似乎接觸，但它們之間無擠壓，沒有發生形變，也不會形成互相作用的彈力。
3，形變大小和彈力大小關系
如圖8，在一個前面附有厚度刻度的彈簧里面掛鉤碼，當鉤碼的數目降低時，彈簧中的彈力加強，彈簧的伸長減小，把讀出的數據記錄在表中。
通過前面實驗表格的剖析我們可以得出推論：在一定限度內，彈簧的伸長量越長，形成的彈力就越大，但是成一定的比列，而一旦超出了彈簧的承受范圍，彈簧的伸長與彈力大小就不成比列了，此時彈簧被毀壞了，所以彈簧的使用必須在它的承受范圍以?xún)?nèi)，在彈性限度內，彈簧的伸長與彈力成反比，叫胡克定律，用公式表示就是F=k△x，其中k叫勁度系數，△x是彈簧厚度的變化量，這個公式將在中學數學學校習，小學我們只要了解就行了。
4，典型例題解析
例某實驗小組探究橡皮筋所受拉力與伸長量的關系，實驗測得一根橡皮筋的有關數據如下表，并發覺再度重復實驗數據基本相同，
(1)請你依據她們的實驗數據，在圖9上描點，再把這種點連上去，做出橡皮筋所受拉力與伸長量關系的圖象。
(2)我們可以借助這根橡皮筋制做簡易測力計，你認為應用的原理是_____
(3)使用這根橡皮筋制做的測力計的阻值為
(4)請作圖并說明如何確定該測力計的刻度線，要求分度值為0.2N。
解析本題主要考查：①描點法畫圖的技能，按照表格數據在圖表中標出相對應的點，并借助平滑的線將這種點聯接上去，②形變和形成彈力大小的關系，在一定限度內。彈簧形成的彈力與形變量成反比，對照表格數據，發覺在拉力達到2，4N的時侯反比關系被破壞，③儀器分度值的確定方法。
解答(1)如圖10。
(2)原理是在一定限度內，彈簧的形變量與形成彈力大小成反比。
(3)阻值為Q～2N。
(4)在不掛鉤碼的時侯，標出表針?biāo)肝恢茫礊?點，在橡皮筋下掛2N鉤碼，標出表針?biāo)肝恢谩＜礊?N，在0-2N間用刻度尺分成10等份，每一等份即為0.2N，圖略。
