專題備考
凸透鏡成像及應用
凸透鏡成像
規律、應用、視力矯治
01
02
03
你都get到了嗎
？
來幾道習題練練手吧
一、成像規律

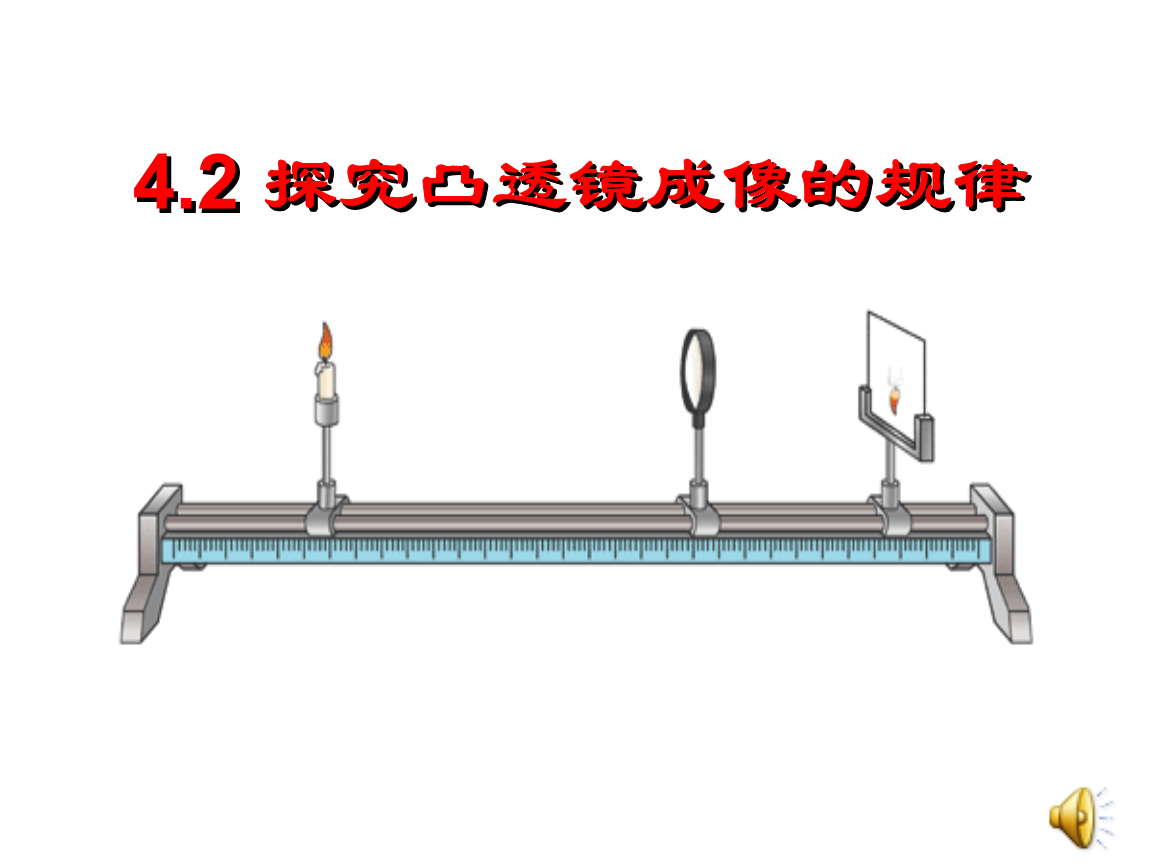

1、某同事在做“研究凸透鏡成像”的實驗時，先把凸透鏡正對著太陽，以動透鏡，在地上得到一個最小最亮的光斑，并用刻度尺測出亮點到凸透鏡的距離是10cm，這個凸透鏡的焦距f=.實驗時，應把凸透鏡、蠟燭、光屏置于光具座上，調整和的高度，使它們的中心和燭焰的中心大致在同一高度，目的是使像成在．
(1)光具座上有A、B、C三個滑塊，其中在B上應放置：_____．
(2)實驗中發覺光屏上成像如圖所示，這個像是（選填“實”或“虛”）像。若要使像成在光屏的中央，可以將光屏向（選填“上”或“下”）聯通；或將凸透鏡向_____（選填“上”或“下”）聯通。實驗中，蠟燭越燒越短，光屏上燭焰的像(選填“向上”、“向下”或“不”)聯通．
(3)觀察凸透鏡成像的情況時，還應記錄和．若要在透鏡固定的情況下，得到再大一些的清晰虛像，除將蠟燭適當向（填“左”或“右”）聯通外，還應將光屏向聯通．
(4)將蠟燭置于距凸透鏡16cm處．前后聯通光屏，小明____(填“能”或“不能”)在光屏上聽到清晰的像．
(5)光屏上得到清晰的像后，小明用不透光的紙板遮擋住凸透鏡的上半邊，他____(填“能”或“不能”)在光屏上看見完整的像．此時像的發生變化。
(6)燭焰通過凸透鏡正好在光屏上得到一個縮小倒立的像，若保持透鏡位置不變，把燭焰與光屏的位置對調一下，則（）
A．光屏上仍能呈現出一個縮小的像
B．光屏上不能呈現出像，但雙眼透過透鏡能看見像
C．光屏中將能呈現出一個放大的像
D．光屏上沒有像，需調節光屏的位置像能夠呈現下來
2、對學習過的知識進行歸納總結，因而加深對知識的理解，是一種重要的學習技巧．以下是小洋學習了關于“平面鏡成像”和“凸透鏡成像”的知識后，總結出的關于虛像和實像的一些特征，其中錯誤的是()
A．實像不可以用光屏承接
B．虛像有光步入人眼，實像無光步入人眼
C．虛像一定能用光屏承接
D．虛像可以是放大的，也可以是縮小的
3、黃健朋友對凸透鏡成像的特征進行了總結，其中正確的是（）
A．縮小的都是虛像，放大的都是實像
B．虛像都是倒立的，實像都是正立的
C．縮小的像都是倒立的，放大的像都是正立的
D．像和物體總在凸透鏡的一側
4、根據凸透鏡成像規律，填寫下表．
物距（u）
像距(v)
像的性質
倒立或正立
放大或縮小
虛像或實像
u>2f
u=2f
u=f
5、在做觀察“凸透鏡成像”的實驗時，物體放到距離凸透鏡60cm處，在光屏上得到一個倒立、縮小的虛像，則該凸透鏡的焦距可能是（）
A．20cm
B．30cm
C．60cm
D．80㎝
6、某同事用焦距為10cm的凸透鏡去觀察書上的文字，所成的像如圖所示，則文字到凸透鏡的距離可能為（）
A．25cm
B．15cm
C．6cm
D．12cm
7、小張做凸透鏡成像實驗時使用了一只焦距為10cm的凸透鏡凸透鏡成像規律的光路作圖，他將蠟燭置于主光軸上距焦點6cm處，則得到的像一定是（）
A、正立的
B、倒立的
C、放大的
D、縮小的
二、作圖
1、如圖所示，F為凸透鏡的兩個焦點，A＇B＇為物體AB的像，則物體AB在（）
A．圖中Ⅰ區域，比A＇B＇大，箭頭方向向下
B．圖中Ⅱ區域，比A＇B＇大，箭頭方向向上
C．圖中Ⅲ區域，比A＇B＇大，箭頭方向向下
D．圖中Ⅳ區域，比A＇B＇小，箭頭方向向上
2、A′B是物體AB經過凸透鏡所成的像，CC是主光軸。在圖中大致的位置畫出凸透鏡和焦點F。
三、應用
1、如圖
是一臺投影機的示意圖．其中A是．A的作用是，B是，B的作用是．假若要使屏幕上得到更大的清晰的像，應使投影儀（填“遠離”或“靠近”）屏幕，并把透鏡向（填“上”或“下”）聯通．
2、報紙上放有小明的斜視墨鏡、爸爸的老花墨鏡、奶奶度數更深的老花鏡及母親的平光耳朵，如圖所示，則父親的墨鏡是（）
3、從放大鏡里能認清課本中的字樣，假如保持課本與耳朵的距離不變，要使聽到的字樣放大倍數更大一些，則應將（）
Ａ放大鏡略向耳朵處緊靠一些
Ｂ放大鏡略向課本處緊靠一些
Ｃ無論怎樣聯通，看見的范圍不變
Ｄ難以判定
4、人的耳朵像一架拍照機．物體射出的光經鞏膜折射后成像于黃斑上，黃斑上成的像是()
A．倒立放大的虛像
B．倒立縮小的虛像
C．正立放大的實像
D．正立縮小的實像
5、某同事在探究“眼鏡的作用”實驗中凸透鏡成像規律的光路作圖，采用如圖4—29所示的裝置進行實驗，蠟燭、眼睛（用凸透鏡取代）的位置固定不變，A點為黃斑所在位置.
（1）若燭焰經嘴巴成像在B點，則屬于眼；若成像在C點，則屬于眼.
（2）上題中，像成在C點時，該朋友又進行了下述實驗：（如下表）
墨鏡種類
像所在位置
凸透鏡前加
老花墨鏡
A點
斜視墨鏡
D點
按照實驗現象，要想聽到清晰的燭焰的像，應佩戴墨鏡.他的作用可使像相對于鞏膜向（選填“前”或“后”）移，因而使清晰的像落在黃斑上.
6、高老師戴著眼鏡正在批作業，看見遠處有中學生叫她，為了認清該中學生的樣貌，高老師立刻摘下墨鏡跟那位中學生打招呼．下述說法正確的是()
A．高老師所戴墨鏡的鏡框是凸透鏡
B．高老師是遠視眼
C．高老師不戴墨鏡看近物時，物像會成在黃斑前方
D．高老師的眼珠前后徑可能過長或鞏膜曲度可能過大
7、用同一只拍照機先拍集體照，之后拍個人照，該怎么調節（）
A.人不動，拍照機離人遠一些，鏡頭往里縮一些
B.人不動，拍照機離人近一些，鏡頭往里縮一些
C.人不動，拍照機離人近一些，鏡頭向前伸一些
D.照像機和鏡頭都不動，人站近一些
8、電視臺拍攝了“揚州散記”宣傳片，其中許多鏡頭畫面是民航攝影人員從高空拍攝的．若民航攝影所用照像機鏡頭的焦距為50mm，則膠卷與鏡頭的距離應()
A．略小于50mm
B．略大于50mm
C．正好50mm
D．小于100mm
9、許多家庭的門上都裝有防盜門鏡(也稱“貓眼”)．從室外透過防盜門鏡向外看，可以看見來客的正立、縮小的像．由此可以推斷，此時防盜門鏡的作用相當于一個()
A．凸透鏡
B．凹透鏡
C．三棱鏡
D．玻璃磚
10、從教科書上所畫天文愛好者用的望遠鏡的光路圖可以看出()
A．物鏡的焦距比較長，目鏡的焦距比較短
B．物鏡的焦距比較短，目鏡的焦距比較長
C．物鏡和目鏡的焦距一樣長
D．對物鏡和目鏡焦距的寬度沒有明晰的要求
答案：
10cm、凸透鏡、光屏、光屏中央、凸透鏡、實、上、下、向上、物距、像距、右、右、能、能、亮度、C、B、B、略、平面鏡、改變光路、凸透鏡、成倒立放大虛像、遠離、下、A、A、B、近視、遠視、近視、后、A、C、A、B、B
