本申請涉及光成像技術領域，尤其涉及一種菲涅爾透鏡、背投影拼接屏幕、拼接墻顯示單元及拼接墻系統。
背景技術：
如圖1所示，拼接墻系統是由多個拼接墻顯示單元依照m×n(m行n列)的方式拼接產生的超大屏幕超高碼率的顯示系統。
其中，請參見圖2，拼接墻顯示單元主要包括投影機23以及背投影拼接屏幕，而背投影拼接屏幕主要包括菲涅爾透鏡21與成像幕22。當拼接墻顯示單元工作時，投影機23射出發散的光線訊號，光線訊號經菲涅爾透鏡21后凝聚射出至成像幕22，成像幕22通過自身的光學微結構對入射光線進行散射成像。
因?yàn)榇蠖鄶?shù)拼接墻系統的列數n均小于行數m，非常是小型拼接墻系統的列數通常是行數的幾倍，因而，對于一個拼接墻顯示單元，為了取得更好的觀看療效，其成像幕優選是水平方向上的半增益視角(下簡稱水平視角)比垂直方向上的半增益視角(下簡稱垂直視角)更大。而對于這些水平視角與垂直視角差別大的成像幕而言，其在水平和垂直兩個方向上對菲涅爾透鏡與投影機鏡頭的匹配程度要求也有差別。
但現有菲涅爾透鏡是同心圓紋理，其在水平方向與垂直方向的物距是相同的，也就是說，采用現有的菲涅爾透鏡，在水平和垂直方向菲涅爾透鏡與投影機鏡頭的匹配程度總是相同的，因而其無法滿足水平視角與垂直視角差別大的成像幕要求的匹配程度，造成拼接墻顯示單元之間的過渡均勻性不佳。
技術實現要素：
本申請施行例提供了一種菲涅爾透鏡，解決了現有菲涅爾透鏡不能實現與投影機鏡頭在水平和垂直方向匹配程度不同，造成拼接墻顯示單元之間的過渡均勻性不佳的技術問題。本申請施行例還提供了一種背投影拼接屏幕、拼接墻顯示單元及拼接墻系統。
有鑒于此，本申請第一方面提供了一種菲涅爾透鏡，包括：第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡；
所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡層疊設置，并使所述第一線性菲涅爾子透鏡的白色與所述第二線性菲涅爾子透鏡的白色垂直；
第一線性菲涅爾子透鏡的物距為第一預設距離，第二線性菲涅爾子透鏡的物距為第二預設距離。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡上的白色寬度均大于0.5mm。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡上的白色寬度均在0.05mm至0.25mm之間。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡的材料具體為有機玻璃pmma。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡的材料具體為pc塑膠。
本申請第二方面提供一種背投影拼接屏幕，包括成像幕與上述第一方面提供的任一種菲涅爾透鏡。
本申請第三方面提供一種拼接墻顯示單元，包括：投影機以及上述第二方面提供的任一種背投影拼接屏幕。
本申請第四方面提供一種拼接墻系統，包括多個上述第三方面提供的任一種拼接墻顯示單元。
從以上技術方案可以看出，本申請施行例具有以下優點：
本申請施行例中，提供了一種菲涅爾透鏡，該菲涅爾透鏡包括兩片線性菲涅爾子透鏡，分別為第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡。兩片線性菲涅爾子透鏡層疊設置，而且使兩片線性菲涅爾子透鏡的白色互相垂直。這么，從對光線訊號的作用上看，層疊的兩片線性菲涅爾子透鏡可以等效于一片螺紋菲涅爾透鏡；當兩片線性菲涅爾子透鏡的物距設置成相同時，等效出的螺紋菲涅爾透鏡與現有技術的菲涅爾透鏡相同，在水平方向與垂直方向擁有相同的物距。但當兩片線性菲涅爾子透鏡的物距設置成不同時，等效出的螺紋菲涅爾透鏡可以在水平和垂直方向擁有不同的物距，通過合理的物距設定，則可以同時滿足水平視角和垂直視角差別大的成像幕對水平和垂直兩個方向的匹配程度的不同要求(匹配程度指菲涅爾透鏡與投影機鏡頭的匹配程度)，使拼接墻顯示單元之間的過渡均勻性大大的改善。
附圖說明
圖1為現有拼接墻系統的結構示意圖；
圖2為現有拼接墻顯示單元的結構示意圖；
圖3為菲涅爾透鏡的物距為f±0％的光學原理圖；
圖4為本申請施行例提供的一種菲涅爾透鏡中第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡的光學原理圖；

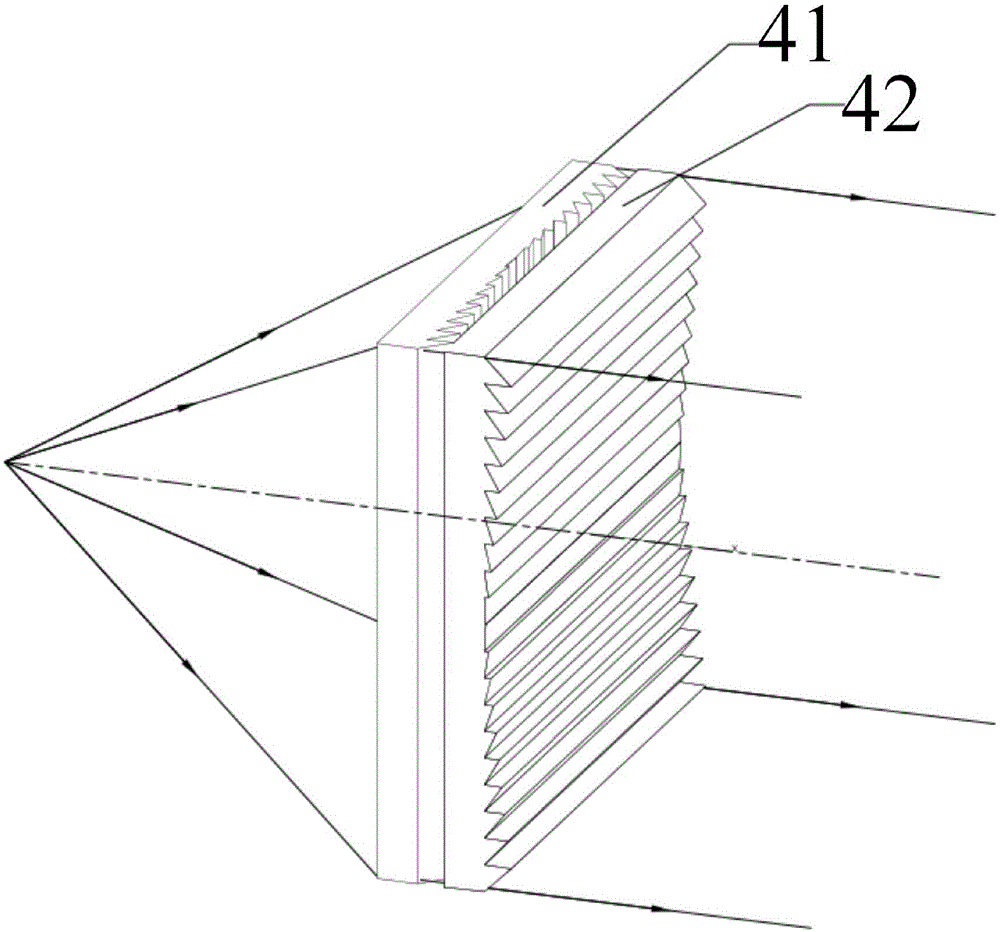

圖5為本申請施行例提供的一種菲涅爾透鏡的結構示意圖；
附圖標記：菲涅爾透鏡21(指現有)，成像幕22，投影機23，第一線性菲涅爾子透鏡41，第二線性菲涅爾子透42。
具體施行方法
下邊將結合附圖對本申請施行例的技術方案進行清楚、完整地描述，其實，所描述的施行例是本申請施行例一部份施行例，而不是全部的施行例。基于本申請施行例中的施行例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他施行例，都屬于本申請施行例保護的范圍。
在本申請施行例的描述中，須要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了易于描述本申請施行例和簡化描述，而不是指示或暗示所指的裝置或器件必須具有特定的方位、以特定的方位構造和操作，因而不能理解為對本申請施行例的限制。據悉，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。
在本申請施行例的描述中菲涅爾透鏡成像原理，須要說明的是，除非另有明晰的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，比如，可以是固定聯接，也可以是可拆卸聯接，或一體地聯接；可以是機械聯接，也可以是電聯接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以依照具體情況理解上述術語在本申請施行例中的具體含意。
目前的拼接墻系統中，拼接墻顯示單元產生的行列一般都是列多行少，因而，對于其中的任一個拼接墻顯示單元而言，為使觀看療效更好，其成像幕一般選擇水平視角(即水平方向上的半增益視角)小于垂直視角(即垂直方向上的半增益視角)的成像幕。
但這些水平視角與垂直視角差別大的成像幕，為了使拼接墻系統單元之間的拼接過渡均勻性更好，其在水平和垂直方向要求的入射光線的角度是不同的。而入射光線的角度主要與投影機以及菲涅爾透鏡的匹配程度有關。
投影機與菲涅爾透鏡的匹配，即投影機的投射距離與菲涅爾透鏡物距的關系。當投射距離剛好等于菲涅爾透鏡的物距時，也就是，投影機的鏡頭剛好坐落菲涅爾透鏡的焦點時，投影機射出的光線訊號在經過菲涅爾透鏡后才能平行入射成像幕，見圖3。可以用f+0％來表示上述的匹配程度，此時，入射光線是平行射入成像幕的。
但一般而言，入射光線平行至成像幕并不能給拼接墻系統帶來較好的過渡均勻性，而是在入射光線有一定程度的發散入射至成像幕時，拼接墻系統的過渡均勻性才能更好。而對于水平視角與垂直視角差別大的成像幕，其在水平方向要求的入射光線的角度與垂直方向要求的入射光線的角度差距較大，換句話說，即其在水平方向要求的菲涅爾透鏡與投影機的匹配程度與其在垂直方向要求的匹配程度有較大的不同，例如，在水平方向，其要求f+3％的匹配程度，但在垂直方向，其要求f+1％的匹配程度。
但現有菲涅爾透鏡是同心圓紋理，其在水平方向與垂直方向的物距是相同的，也就是說，采用現有的菲涅爾透鏡，在水平和垂直方向菲涅爾透鏡與投影機鏡頭的匹配程度總是相同的，因而其無法滿足水平視角與垂直視角差別大的成像幕要求的在水平和垂直方向不同的匹配程度，造成拼接墻顯示單元之間的過渡均勻性不佳。
因此，本申請施行例提供了一種菲涅爾透鏡，請參見圖4至圖5，其具體包括：第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42。其中，第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42層疊設置，并使第一線性菲涅爾子透鏡41的白色與第二線性菲涅爾子透鏡42的白色垂直。
兩片層疊的線性菲涅爾子透鏡雖然可以模擬等效為一片螺紋菲涅爾透鏡。但采用兩片層疊的方法，致使可以針對水平和垂直方向不同的匹配程度要求，分別設置每一片線性菲涅爾子透鏡的物距。
為便捷理解，可以繼續延用上述事例，對于在水平方向要求f+3％的匹配程度、在垂直方向要求f+1％的匹配程度的成像幕，則第一線性菲涅爾子透鏡41可以采用物距為f+3％的豎格子線性菲涅爾透鏡，第二線性菲涅爾子透鏡42可以采用物距為f+1％的橫白色線性菲涅爾透鏡，致使水平和垂直兩個方向同時滿足上述成像幕的匹配程度要求，進一步促使拼接墻顯示單元之間擁有更好的拼接過渡均勻性，實現更好的系統觀看療效。
進一步的，第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42上的白色寬度可以設置在0.5mm內，較為優選的，是使二者的白色寬度在0.05mm至0.25mm之間。
在材料上，第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42可以選用有機玻璃pmma，其實，也可以是pc塑膠等其他材料。
以上為本申請施行例提供的一種菲涅爾透鏡，其促使菲涅爾透鏡可以在水平方向和垂直方向擁有不同的物距，通過合理的物距設定，則可以同時滿足成像幕水平和垂直兩個方向的不同的匹配程度要求，因而提升拼接墻顯示單元之間的過渡均勻性。
本申請施行例還提供了一種背投影拼接屏幕，包括成像幕與前文提供的任一種菲涅爾透鏡。
本申請施行例還提供了一種拼接墻顯示單元，包括：投影機以及前文提供的任一種背投影拼接屏幕。
本申請施行例還提供了一種拼接墻系統，包括多個前文提供的任一種拼接墻顯示單元。
本申請的說明書及上述附圖中的術語“第一”、“第二”、“第三”、“第四”等(假如存在)是用于區別類似的對象，而毋須用于描述特定的次序或先后順序。應當理解這樣使用的數據在適當情況下可以互換，便于這兒描述的本申請的施行例諸如才能以不僅在這兒圖示或描述的這些以外的次序施行。據悉，術語“包括”和“具有”以及她們的任何變型，意圖在于覆蓋不排他的包含，比如，包含了一系列步驟或單元的過程、方法、系統、產品或設備毋須限于清楚地列舉的這些步驟或單元，而是可包括沒有清楚地列舉的或?qū)τ谶@種過程、方法、產品或設備固有的其它步驟或單元。
應該理解，在本申請中，“至少一個(項)”是指一個或則多個，“多個”是指兩個或兩個以上。“和/或”，用于描述關聯對象的關聯關系，表示可以存在三種關系，比如，“a和/或b”可以表示：只存在a，只存在b以及同時存在a和b三種情況，其中a，b可以是雙數或則復數。字符“/”一般表示前后關聯對象是一種“或”的關系。“以下起碼一項(個)”或其類似抒發，是指那些項中的任意組合，包括單項(個)或復數項(個)的任意組合。諸如，a，b或c中的起碼一項(個)，可以表示：a，b，c，“a和b”，“a和c”，“b和c”，或“a和b和c”，其中a，b，c可以是單個，也可以是多個。
以上所述，以上施行例僅用以說明本申請的技術方案，而非對其限制；雖然參照前述施行例對本申請進行了詳盡的說明，本領域的普通技術人員應該理解：其仍然可以對前述各施行例所記載的技術方案進行更改，或則對其中部份技術特點進行等同替換；而這種更改或則替換，并不使相應技術方案的本質脫離本申請各施行例技術方案的精神和范圍。
本申請涉及光成像技術領域，尤其涉及一種菲涅爾透鏡、背投影拼接屏幕、拼接墻顯示單元及拼接墻系統。
背景技術：
如圖1所示，拼接墻系統是由多個拼接墻顯示單元依照m×n(m行n列)的方式拼接產生的超大屏幕超高碼率的顯示系統。
其中，請參見圖2，拼接墻顯示單元主要包括投影機23以及背投影拼接屏幕，而背投影拼接屏幕主要包括菲涅爾透鏡21與成像幕22。當拼接墻顯示單元工作時，投影機23射出發散的光線訊號，光線訊號經菲涅爾透鏡21后凝聚射出至成像幕22，成像幕22通過自身的光學微結構對入射光線進行散射成像。
因?yàn)榇蠖鄶?shù)拼接墻系統的列數n均小于行數m，非常是小型拼接墻系統的列數通常是行數的幾倍，因而，對于一個拼接墻顯示單元，為了取得更好的觀看療效，其成像幕優選是水平方向上的半增益視角(下簡稱水平視角)比垂直方向上的半增益視角(下簡稱垂直視角)更大。而對于這些水平視角與垂直視角差別大的成像幕而言，其在水平和垂直兩個方向上對菲涅爾透鏡與投影機鏡頭的匹配程度要求也有差別。
但現有菲涅爾透鏡是同心圓紋理，其在水平方向與垂直方向的物距是相同的，也就是說，采用現有的菲涅爾透鏡，在水平和垂直方向菲涅爾透鏡與投影機鏡頭的匹配程度總是相同的，因而其無法滿足水平視角與垂直視角差別大的成像幕要求的匹配程度，造成拼接墻顯示單元之間的過渡均勻性不佳。
技術實現要素：
本申請施行例提供了一種菲涅爾透鏡，解決了現有菲涅爾透鏡不能實現與投影機鏡頭在水平和垂直方向匹配程度不同，造成拼接墻顯示單元之間的過渡均勻性不佳的技術問題。本申請施行例還提供了一種背投影拼接屏幕、拼接墻顯示單元及拼接墻系統。
有鑒于此，本申請第一方面提供了一種菲涅爾透鏡，包括：第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡；
所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡層疊設置，并使所述第一線性菲涅爾子透鏡的白色與所述第二線性菲涅爾子透鏡的白色垂直；
第一線性菲涅爾子透鏡的物距為第一預設距離，第二線性菲涅爾子透鏡的物距為第二預設距離。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡上的白色寬度均大于0.5mm。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡上的白色寬度均在0.05mm至0.25mm之間。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡的材料具體為有機玻璃pmma。
優選的，所述第一線性菲涅爾子透鏡與所述第二線性菲涅爾子透鏡的材料具體為pc塑膠。
本申請第二方面提供一種背投影拼接屏幕，包括成像幕與上述第一方面提供的任一種菲涅爾透鏡。
本申請第三方面提供一種拼接墻顯示單元，包括：投影機以及上述第二方面提供的任一種背投影拼接屏幕。
本申請第四方面提供一種拼接墻系統，包括多個上述第三方面提供的任一種拼接墻顯示單元。
從以上技術方案可以看出，本申請施行例具有以下優點：
本申請施行例中，提供了一種菲涅爾透鏡，該菲涅爾透鏡包括兩片線性菲涅爾子透鏡，分別為第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡。兩片線性菲涅爾子透鏡層疊設置，但是使兩片線性菲涅爾子透鏡的白色互相垂直。這么，從對光線訊號的作用上看，層疊的兩片線性菲涅爾子透鏡可以等效于一片螺紋菲涅爾透鏡；當兩片線性菲涅爾子透鏡的物距設置成相同時，等效出的螺紋菲涅爾透鏡與現有技術的菲涅爾透鏡相同，在水平方向與垂直方向擁有相同的物距。但當兩片線性菲涅爾子透鏡的物距設置成不同時，等效出的螺紋菲涅爾透鏡可以在水平和垂直方向擁有不同的物距，通過合理的物距設定，則可以同時滿足水平視角和垂直視角差別大的成像幕對水平和垂直兩個方向的匹配程度的不同要求(匹配程度指菲涅爾透鏡與投影機鏡頭的匹配程度)，使拼接墻顯示單元之間的過渡均勻性大大的改善。
附圖說明
圖1為現有拼接墻系統的結構示意圖；
圖2為現有拼接墻顯示單元的結構示意圖；
圖3為菲涅爾透鏡的物距為f±0％的光學原理圖；
圖4為本申請施行例提供的一種菲涅爾透鏡中第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡的光學原理圖；
圖5為本申請施行例提供的一種菲涅爾透鏡的結構示意圖；
附圖標記：菲涅爾透鏡21(指現有)，成像幕22，投影機23，第一線性菲涅爾子透鏡41，第二線性菲涅爾子透42。
具體施行方法
下邊將結合附圖對本申請施行例的技術方案進行清楚、完整地描述，即便，所描述的施行例是本申請施行例一部份施行例，而不是全部的施行例。基于本申請施行例中的施行例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他施行例，都屬于本申請施行例保護的范圍。
在本申請施行例的描述中，須要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了易于描述本申請施行例和簡化描述，而不是指示或暗示所指的裝置或器件必須具有特定的方位、以特定的方位構造和操作，因而不能理解為對本申請施行例的限制。據悉，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。
在本申請施行例的描述中，須要說明的是，除非另有明晰的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，比如，可以是固定聯接，也可以是可拆卸聯接，或一體地聯接；可以是機械聯接，也可以是電聯接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以按照具體情況理解上述術語在本申請施行例中的具體含意。
目前的拼接墻系統中，拼接墻顯示單元產生的行列一般都是列多行少，因而，對于其中的任一個拼接墻顯示單元而言，為使觀看療效更好，其成像幕一般選擇水平視角(即水平方向上的半增益視角)小于垂直視角(即垂直方向上的半增益視角)的成像幕。
但這些水平視角與垂直視角差別大的成像幕，為了使拼接墻系統單元之間的拼接過渡均勻性更好，其在水平和垂直方向要求的入射光線的角度是不同的。而入射光線的角度主要與投影機以及菲涅爾透鏡的匹配程度有關。
投影機與菲涅爾透鏡的匹配，即投影機的投射距離與菲涅爾透鏡物距的關系。當投射距離剛好等于菲涅爾透鏡的物距時，也就是，投影機的鏡頭剛好坐落菲涅爾透鏡的焦點時，投影機射出的光線訊號在經過菲涅爾透鏡后才能平行入射成像幕，見圖3。可以用f+0％來表示上述的匹配程度，此時，入射光線是平行射入成像幕的。
但一般而言，入射光線平行至成像幕并不能給拼接墻系統帶來較好的過渡均勻性，而是在入射光線有一定程度的發散入射至成像幕時，拼接墻系統的過渡均勻性就會更好。而對于水平視角與垂直視角差別大的成像幕，其在水平方向要求的入射光線的角度與垂直方向要求的入射光線的角度差距較大，換句話說，即其在水平方向要求的菲涅爾透鏡與投影機的匹配程度與其在垂直方向要求的匹配程度有較大的不同，例如，在水平方向，其要求f+3％的匹配程度，但在垂直方向，其要求f+1％的匹配程度。
但現有菲涅爾透鏡是同心圓紋理，其在水平方向與垂直方向的物距是相同的，也就是說，采用現有的菲涅爾透鏡，在水平和垂直方向菲涅爾透鏡與投影機鏡頭的匹配程度總是相同的，因而其無法滿足水平視角與垂直視角差別大的成像幕要求的在水平和垂直方向不同的匹配程度，造成拼接墻顯示單元之間的過渡均勻性不佳。
因此，本申請施行例提供了一種菲涅爾透鏡，請參見圖4至圖5，其具體包括：第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42。其中，第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42層疊設置，并使第一線性菲涅爾子透鏡41的白色與第二線性菲涅爾子透鏡42的白色垂直。
兩片層疊的線性菲涅爾子透鏡也許可以模擬等效為一片螺紋菲涅爾透鏡。但采用兩片層疊的形式，致使可以針對水平和垂直方向不同的匹配程度要求，分別設置每一片線性菲涅爾子透鏡的物距。
為便捷理解，可以繼續延用上述事例，對于在水平方向要求f+3％的匹配程度、在垂直方向要求f+1％的匹配程度的成像幕，則第一線性菲涅爾子透鏡41可以采用物距為f+3％的豎格子線性菲涅爾透鏡，第二線性菲涅爾子透鏡42可以采用物距為f+1％的橫白色線性菲涅爾透鏡，致使水平和垂直兩個方向同時滿足上述成像幕的匹配程度要求，進一步促使拼接墻顯示單元之間擁有更好的拼接過渡均勻性，實現更好的系統觀看療效。
進一步的，第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42上的白色寬度可以設置在0.5mm內，較為優選的，是使二者的白色寬度在0.05mm至0.25mm之間。
在材料上，第一線性菲涅爾子透鏡41與第二線性菲涅爾子透鏡42可以選用有機玻璃pmma，其實，也可以是pc塑膠等其他材料。
以上為本申請施行例提供的一種菲涅爾透鏡，其促使菲涅爾透鏡可以在水平方向和垂直方向擁有不同的物距，通過合理的物距設定，則可以同時滿足成像幕水平和垂直兩個方向的不同的匹配程度要求，因而提升拼接墻顯示單元之間的過渡均勻性。
本申請施行例還提供了一種背投影拼接屏幕，包括成像幕與前文提供的任一種菲涅爾透鏡。
本申請施行例還提供了一種拼接墻顯示單元，包括：投影機以及前文提供的任一種背投影拼接屏幕。
本申請施行例還提供了一種拼接墻系統，包括多個前文提供的任一種拼接墻顯示單元。
本申請的說明書及上述附圖中的術語“第一”、“第二”、“第三”、“第四”等(假如存在)是用于區別類似的對象，而毋須用于描述特定的次序或先后順序。應當理解這樣使用的數據在適當情況下可以互換，便于這兒描述的本申請的施行例諸如才能以不僅在這兒圖示或描述的這些以外的次序施行。據悉，術語“包括”和“具有”以及她們的任何變型，意圖在于覆蓋不排他的包含，比如，包含了一系列步驟或單元的過程、方法、系統、產品或設備毋須限于清楚地列舉的這些步驟或單元，而是可包括沒有清楚地列舉的或?qū)τ谶@種過程、方法、產品或設備固有的其它步驟或單元。
應該理解，在本申請中菲涅爾透鏡成像原理，“至少一個(項)”是指一個或則多個，“多個”是指兩個或兩個以上。“和/或”，用于描述關聯對象的關聯關系，表示可以存在三種關系，比如，“a和/或b”可以表示：只存在a，只存在b以及同時存在a和b三種情況，其中a，b可以是雙數或則復數。字符“/”一般表示前后關聯對象是一種“或”的關系。“以下起碼一項(個)”或其類似抒發，是指那些項中的任意組合，包括單項(個)或復數項(個)的任意組合。諸如，a，b或c中的起碼一項(個)，可以表示：a，b，c，“a和b”，“a和c”，“b和c”，或“a和b和c”，其中a，b，c可以是單個，也可以是多個。
以上所述，以上施行例僅用以說明本申請的技術方案，而非對其限制；雖然參照前述施行例對本申請進行了詳盡的說明，本領域的普通技術人員應該理解：其仍然可以對前述各施行例所記載的技術方案進行更改，或則對其中部份技術特點進行等同替換；而這種更改或則替換，并不使相應技術方案的本質脫離本申請各施行例技術方案的精神和范圍。
技術特點：
技術總結
本申請施行例公開了一種菲涅爾透鏡，包括：第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡；第一線性菲涅爾子透鏡與第二線性菲涅爾子透鏡層疊設置，并使第一線性菲涅爾子透鏡的白色與第二線性菲涅爾子透鏡的白色垂直；第一線性菲涅爾子透鏡的物距為第一預設距離，第二線性菲涅爾子透鏡的物距為第二預設距離。本申請施行例公開的菲涅爾透鏡，解決了現有菲涅爾透鏡不能實現與投影機鏡頭在水平和垂直方向匹配程度不同，造成拼接墻顯示單元之間的過渡均勻性不佳的技術問題。本申請施行例還公開了一種背投影拼接屏幕、拼接墻顯示單元及拼接墻系統。
技術研制人員：羅振華;王歡
受保護的技術使用者：威創集團股份有限公司
技術研制日：2019.02.19
技術公布日：2019.04.05
