并聯電路:
并聯電路是使在構成并聯的電路器件間電壓有一條以上的互相獨立通路，為電路組成二種基本的方法之一。
串并聯電路，電路實物圖畫法口訣:
首首聯接串聯和并聯的電路圖串聯和并聯的電路圖，尾尾相連，首進尾出。

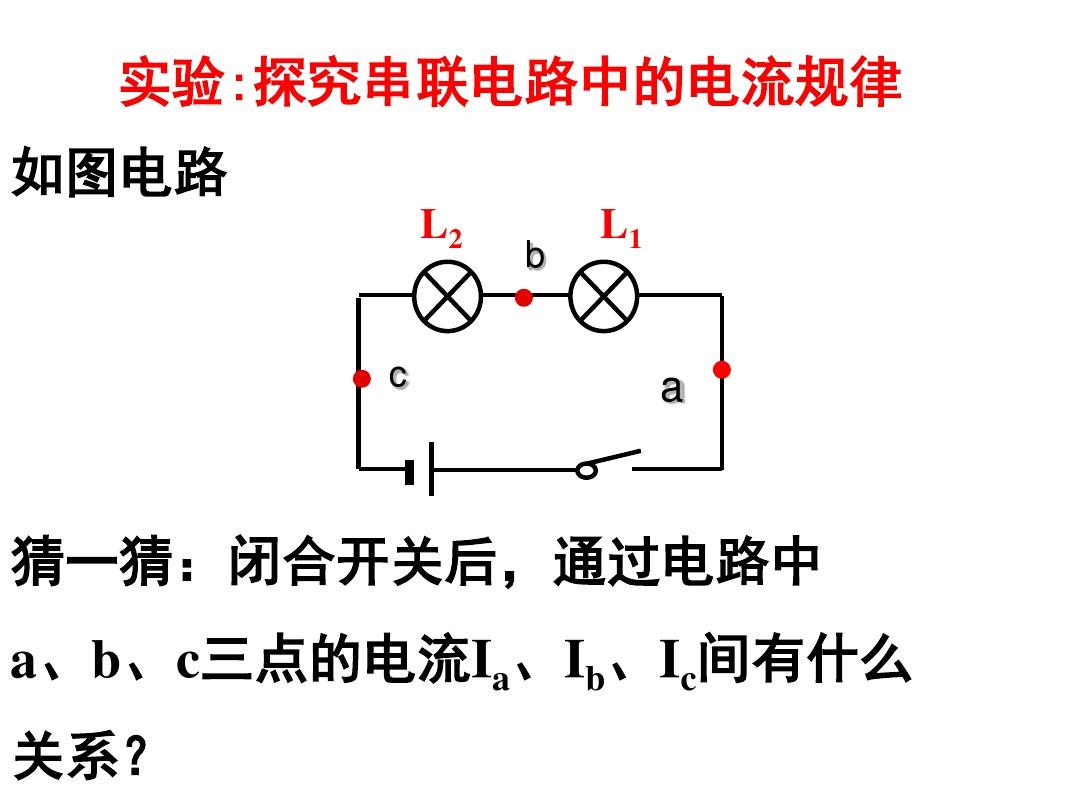

串聯電路
定義:用家電首尾依次聯接在電路中串聯電路電路圖。
特征:電路只有一條路徑,任何一處斷路就會出現斷路。
故障排除方式之一:用一根導線挨個跨接開關、用家電，假若電路產生通路，就說明被短接的那部份接觸不良或毀壞。千萬注意:絕對不可用導線將電源漏電。
串聯電路電流規律:串聯電路兩端的總電流等于各用家電兩端電流之和，即:U=U1+U2
U1∶U2∶U3=IR1∶IR2∶IR3=R1∶R2∶R3
P1∶P2∶P3=I刀1∶I刀2∶I刀3=R1∶R2∶R3
串聯電路的特性:
串聯電路電壓規律:I=I1=I2

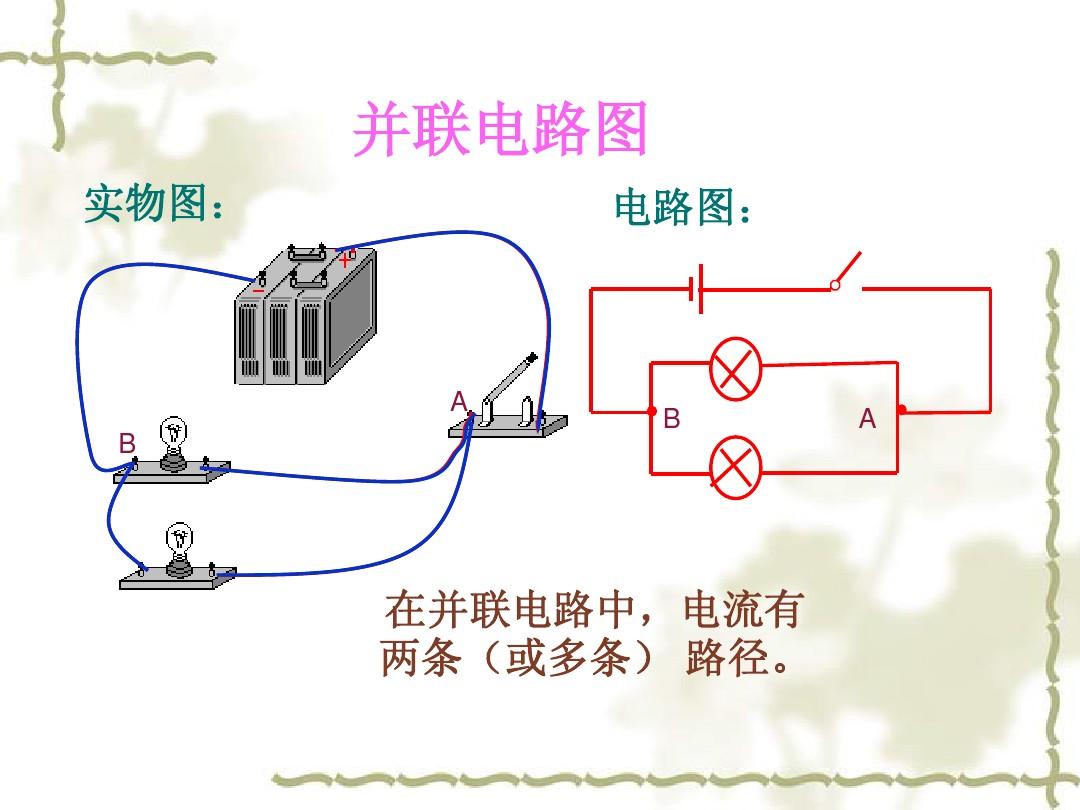

并聯電路：
定義:并聯電路是使在構成并聯的電路器件間電壓有一條以上的互相獨立通路，為電路組成二種基本的方法之一。(比如，一個包含兩個電燈泡和一個9V電瓶的簡單電路。若兩個電燈泡分別由兩組導線分開地聯接到電板，則兩燈泡為并聯。)
特征:電路有多條路徑,每一條電路之間相互獨立，有一個電路器件漏電則會導致電源漏電。
單位:在這兒可檢測的變量是R內阻單位歐姆(Ω)，I電壓單位安培(A)(庫侖每秒)和V電流單位伏特(V)(焦耳每庫侖)。
并聯電路中用導線聯接在電源兩極的任意兩點間的電流相等。電路中每位支路中的電壓由歐姆定理得出:
電流并聯電路中各內阻的電流與總電流相同。
重點:如何看圖象解決并聯和串聯
3.拆除法(最好使的一種):拆出(檫掉)一個用家電使這一電斷掉,看有沒有影響到其他的用家電正常工作,影響到了則為串聯,沒有影響到則為并聯
4.節點法:無論導線有多長,只要中間沒有用家電,電源等,都可把這一段導線看作是一個點.
