凸透鏡，凹透鏡的光路圖如何畫
一、作圖方式：就是借助三條特殊光線當中的兩條畫交點。特殊光線如下：
（一）凸透鏡：
1、第一條光線，平行主軸的光線，經過透鏡后一定通過焦點。
2、第二條光線，通過光心的光線，經過透鏡后方向不變化。
3、第三條光線，通過焦點的光線光的折射定律作圖，經過透鏡后一定平行主軸。
（二）凹透鏡：
1、第一條光線光的折射定律作圖，平行主軸的光線，經過透鏡后，折射光線的反向延長線經過右面焦點。
2、第二條光線，通過光心的光線，經過透鏡后方向不變。
3、第三條光線，延長線經過右面焦點的光線，經過透鏡后，平行主軸。
二、范例：
用透鏡成像的畫圖法，作出圖中發光點A的像A'．
過A點作平行于主光軸的光線，經凸透鏡折射后通過焦點；過A點作穿過光心的光線，其傳播方向不變．這兩條光線沒有交于一點，而其反向延長線會相交于一點A′，則A'即為發光點A的像，如下圖所示．
三、透鏡成像光路圖：

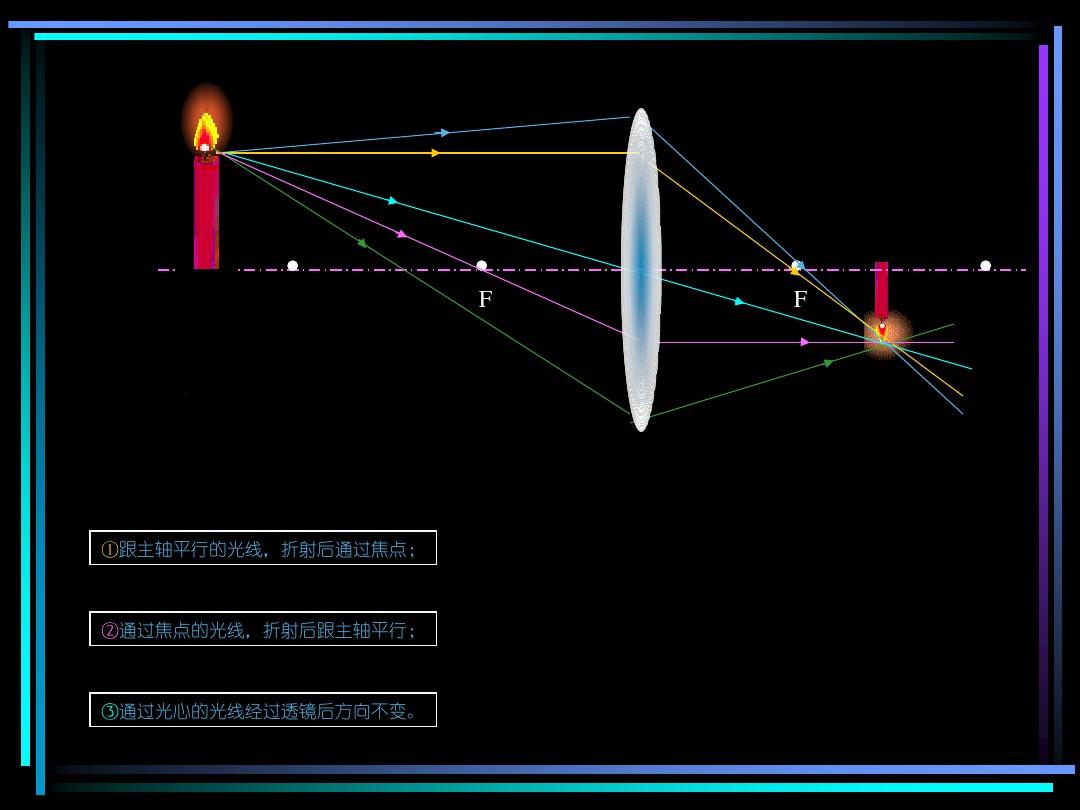

1、凸透鏡成像
2、凹透鏡成像
凸透鏡的光路圖如何畫
記住凸透鏡的三條特殊光線，就懂得畫凸透鏡的光路圖了。
1、通過凸透鏡光心的光線,方向不變.
2、與凸透鏡主光軸平行的光線,通過凸透鏡的焦點.
3、通過凸透鏡焦點的光線,將與凸透鏡主光軸平行射出
怎樣畫凸透鏡成像光路圖？具體，步驟
1. 畫凹透鏡、光心及主光軸（光心一定要在中間）
（主光軸是一段虛線 一個點這么不好畫 我就如此給你畫一下 一定要注意啊）
2. 畫焦點F （焦點到凹透鏡距離相等）
3. 畫平行于主光軸的入射光線（一定要帶剪頭，不要畫反方向）
4. 畫折射光線（一定要交到焦點F）
5. 同上
6. 還有一條通過光心的光線（光線通過光心，傳播方向不改變）
如何畫凹透鏡和凸透鏡的光路圖（要全部方式啊）詳細的

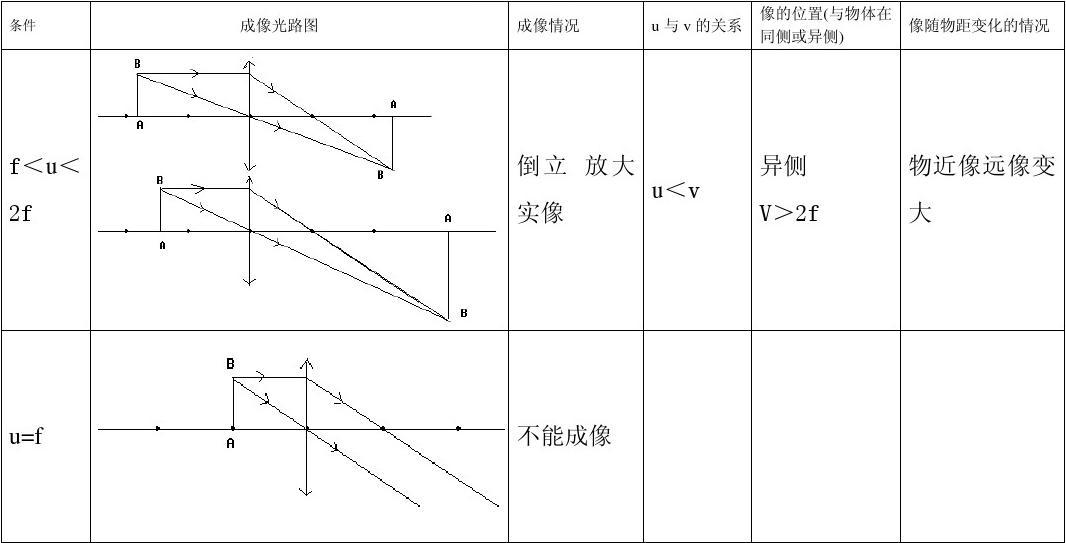

一、凸透鏡成像光路圖（五種情況）
二、凹透鏡成像光路圖（只有一種情況）
如何畫凸透鏡的光路圖
先要把握三條特殊光線的畫法：
通過光心的光線方向不變，
平行主軸的光線折射后經過焦點
通過焦點的光線折射后平行主軸
光的凹凸透鏡光路圖是如何畫的
如圖所示：
凸透鏡和凹透鏡的光路圖
光
⒈光的直線傳播：光在同一種均勻介質中是沿直線傳播的。小孔成像、影子、光斑是光的直線傳播現象。
光在真空中的速率最大為3×108米／秒＝3×105千米／秒
⒉光的反射定理:一面二側三等大。【入射光線和法線間的傾角是入射角。反射光線和法線間傾角是反射角。】
平面鏡成像特征：虛像，等大，等距離，與鏡面對稱。物體在水底倒影是實像屬光的反射現象。
⒊光的折射現象和規律： 看到水底牙簽、魚的實像是光的折射現象。
凸透鏡對光有會聚光線作用，凹透鏡對光有發散光線作用。 光的折射定理：一面二側三隨大四空大。
⒋凸透鏡成像規律：[U=f時不成像 U=2f時 V=2f成倒立等大的虛像]
物距u 像距v 像的性質 光路圖 應用
u>2f f
f 2f 倒放大實 幻燈機
⒌凸透鏡成像實驗：將蠟燭、凸透鏡、光屏依次置于光具座上，使?fàn)T焰中心、凸透鏡中心、光屏中心在同一個高度上。
平行光經過凹透鏡后被發散，而經過凸透鏡后凝聚于焦點，根據這個原理以及光的可逆性可以畫出兩種
兩種透鏡都有一個共同點：經過透鏡中心的光線，傳播方式不改變，這又可以畫一種。
這里畫不了圖，只能這么說了，不知道你能夠理解？
