1.不能正確理解“會聚”和“發散”的涵義
【易錯點展現】

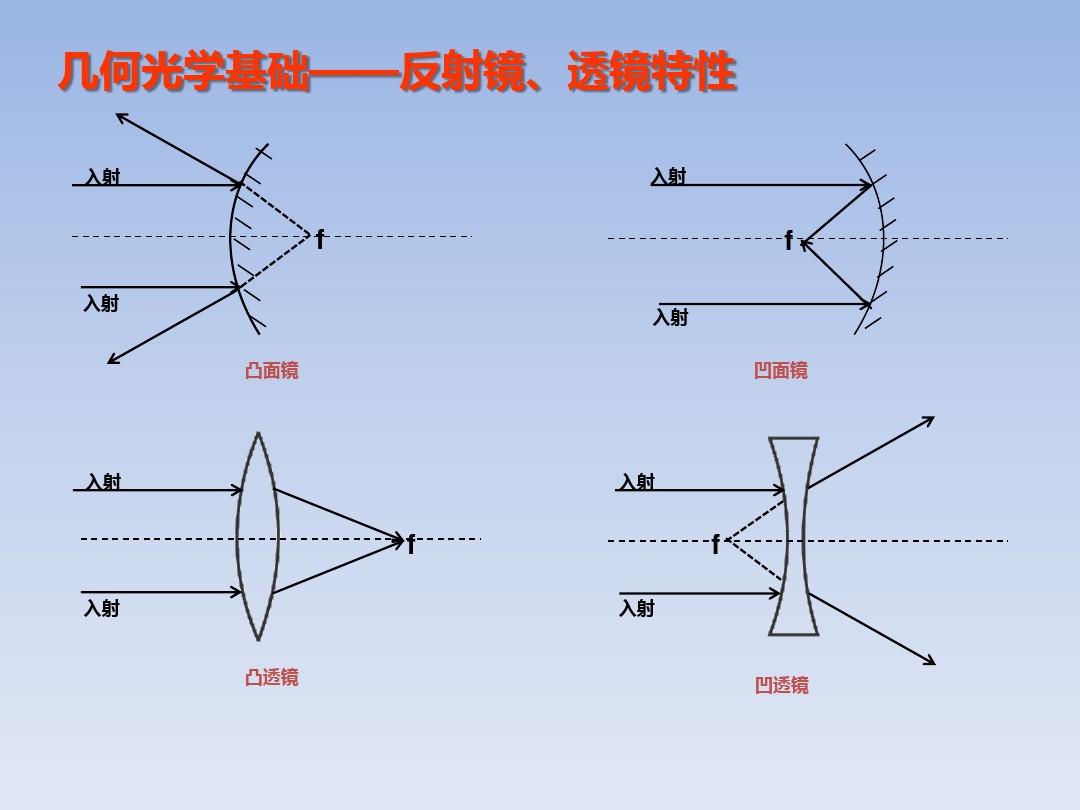

凸透鏡對光線的會聚作用是指把入射光線會聚,其折射光線比入射光線更緊靠主光軸但不一定和主光軸有交點,這就是會聚作用.
公眾號:數理化張影
凹透鏡對光線的發散作用是指把入射光線發散,其折射光線比入射光線更遠離主光軸，但可以和主光軸有交點，這就是發散作用.
公眾號:數理化張影
—————————————————
易錯題1.
如圖1所示，從P點發出的三條特殊光線經過凸透鏡后會聚于p'點。現有一條光線也從P點發出，經過凸透鏡后的傳播路徑，在圖2的四種表示中，正確的是（）公眾號:數理化張影
?
A.甲B.乙C.丙D.丁
【答案】A
【解析】p'點為像點，經過P點發出的光線最終就會通過p'點，故BCD不符合題意，A符合題意。公眾號:數理化張影
—————————————————
易錯題2.
一束跟主光軸平行的光通過透鏡的光路如圖所示，下述說法中正確的是（）
公眾號:數理化張影
?
A．O點為該凸透鏡的焦點
B．任意一束平行光經過凸透鏡后都可以會聚于F點
C．若把圖中凸透鏡的上半部份用手擋住，該凸透鏡對光將依然具有會聚作用
D．若在F點放一個發光的小燈泡，則該凸透鏡對小燈泡發出的光將不具有會聚作用
【答案】C
【解析】公眾號:數理化張影
A．由圖可知，O點為該凸透鏡的光心，故A錯誤；
B．任意一束平行于主光軸的光經過凸透鏡后就會聚于F點，故B錯誤；
C．若把圖中凸透鏡的上半部份用手擋住，該凸透鏡的焦距不變，對光將依然具有會聚作用，故C正確；公眾號:數理化張影
D．凸透鏡對光仍然有會聚作用，若在F點放一個發光的小燈泡，依照光的可逆性，對小燈泡發出的光仍具有會聚作用，故D錯誤。
—————————————————
易錯題3.
如圖所示，通過透鏡的光路圖正確的是（）
?
【答案】C公眾號:數理化張影
【解析】A．圖為凸透鏡，經過焦點的光線經過凸透鏡折射后平行于主光軸，故A錯誤；
B．圖為凸透鏡，平行光經過凸透鏡折射后將交于焦點，故B錯誤；公眾號:數理化張影
C．圖為凹透鏡，入射光線的延長線經過凹透鏡另左側的焦點，則折射光線平行于主光軸，故C正確；
D．圖為凹透鏡，折射后的光線將向外發散，故D錯誤。故選C。
?
?————————————————
2.透鏡中折射光路畫圖不夠規范
【易錯點展現】作圖注意事項:
(1)要利用工具畫圖,畫圖一定要規范
(2)實際光線畫虛線,不是實際光線畫實線
(3)光線要帶箭頭,光線與光線之間要聯接好,不要斷掉公眾號:數理化張影
(4)熟練把握3條特殊光線的畫圖要求。
—————————————————
易錯題1.
如圖所示，一條與主光軸垂直的光線經平面鏡反射后射向前方的凹透鏡。請畫出經過平面鏡反射后的反射光線以及經過凹透鏡折射后的折射光線
?
【解析】入射光線與平面鏡的傾角為45°，則入射角為90°-45°＝45°，依照反射角等于入射角畫出反射光線，易知反射光線平行于主光軸。依照平行光經凹透鏡折射后的光線的反向延長線過凹透鏡的焦點，故聯接凹透鏡的焦點與入射光線與凹透鏡的交點后延長線即為經過凹透鏡折射后的折射光線。公眾號:數理化張影
—————————————————
易錯題2.
如圖所示，S′是點光源S在平面鏡中所成的像，S發出的一條光線經平面鏡反射后正好經過凸透鏡右邊焦點F。要求:（1）畫出點光源S；（2）補充入射光線；（3）畫出反射光線經過凸透鏡的折射光線。
?
【解析】通過平面鏡做出S′的對稱點S，即為光源S的位置，聯接S與反射光線和平面鏡交點E，則SE即為反射光線EF的入射光線；由圖可知，光線EF過凸透鏡右邊焦點F，則該光線經凸透鏡折射后將平行于主光軸射出公眾號:數理化張影
?————————————————
3.拍照機、投影儀、放大鏡3種儀器的成像特性混淆
【易錯點展現】凸透鏡既能成虛像,又能成實像;既能成放大的像,又能成縮小的像.并且,在不同的條件下,成像特性不同.公眾號:數理化張影
拍照機由于要將較大的物體的像呈現在膠卷上,所以得到的像一定是縮小的;
投影儀要將投影片上較小的物體放大后投射到屏幕上以便觀看，所以得到的像一定是放大的:
放大鏡是將物體放大，得到的是正立的實像.為此，公眾號:數理化張影
三種儀器的成像特性分別為:拍照機成縮小、倒立的虛像;投影儀成放大、倒立的虛像;放大鏡成放大、正立的實像。
—————————————————
易錯題1.
結業照給朋友們留下了美好的記憶，照相時()
A．拍照機鏡頭相當于凹透鏡
B．朋友們應站在鏡頭一倍焦距以內
C．拍照機成縮小的虛像
D．想讓成的像變大，鏡頭應遠離朋友們
【答案】C公眾號:數理化張影
【解析】A．拍照機的鏡頭相當于一個凸透鏡，故A不符合題意；
BC．拍照機拍照時，朋友們應站在透鏡的兩倍焦距以外，成倒立縮小的虛像，故B不符合題意，C符合題意；
D．凸透鏡成虛像時，物體越緊靠透鏡，像越遠離透鏡，成的像會變大，所以想讓成的像變大，鏡頭應緊靠朋友們，故D不符合題意。
—————————————————
易錯題2.
購物支付已步入“刷臉”時代，消費者只需站在距攝像頭40~60cm的距離，經系統手動照相、掃描等，確認相關信息后，即可迅速完成交易下述有關說法正確的是（）公眾號:數理化張影
A．光經過攝像頭成像借助的是光的反射
B．鏡頭的焦距大于20cm
C．刷臉支付時，人臉通過鏡頭成倒立、縮小的實像
D．“刷臉”時，腿部應坐落攝像頭1倍焦距到2倍焦距之間
【答案】B
【解析】A．攝像頭相當于一個凸透鏡，光經過攝像頭成像借助的是光的折射，故A錯誤；
CD．刷臉支付時，當u>2f時，光通過凸透鏡成倒立、縮小的虛像，故CD錯誤；
B．消費者只需站在距攝像頭40~60cm的距離，即40cm>2f，鏡頭的焦距大于20cm，故B正確。公眾號:數理化張影
—————————————————
?易錯題3.
在中學舉辦的“創客”活動中，小強用手機透鏡和鐵盒自制簡易投影儀，如圖所示，它能將手機上的畫面放大投射到白墻壁，下述說法不正確的是
?
A．手機到透鏡的距離應在透鏡的焦距和二倍焦距之間
B．觀看白墻壁的畫面時，手機面面是倒立的
C．若用紙板擋住透鏡的一部份，白墻壁的畫面將不再完整
D．若減少手機到透鏡的距離，白墻壁的畫面將變大
【答案】C公眾號:數理化張影
【解析】AB．當物體在凸透鏡的一倍焦距和二倍焦距之間時凸透鏡成像是折射還是反射，物體成放大、倒立的虛像，故AB正確，不符合題意；C．物體由無數點組成，物體上任一掃射向凸透鏡有無數條光線，經折射后有無數條光線會聚成該點的像，若用紙板擋住透鏡的一部份，還有另外的無數光線經凸透鏡折射會聚成像，故此時白墻壁的畫面完整，只是色溫變弱，故C錯誤，符合題意；D．手機到透鏡的距離即物距，按照“物近像遠像變大”，若減少手機到透鏡的距離，白墻壁的畫面將變大，故D正確，不符合題意。故選C。公眾號:數理化張影
?————————————————
4.不能正確分辨虛像和實像
【易錯點展現】公眾號:數理化張影
虛像是射向凸透鏡的光經過凸透鏡會聚而成的，是實際光線的會聚點，能用光屏承接
實像不是實際光線會聚成的，因而不能像投影儀或影片那樣用屏幕去承接，也不能用膠卷去感光，只能用鼻子觀察公眾號:數理化張影
—————————————————
易錯題1.
小明手持一個凸透鏡，在寢室內從南邊的陽臺移向西邊的白墻凸透鏡成像是折射還是反射，離白墻近些時，看見窗前的物體在墻上上成清晰的像。下邊說法正確的是()
A．像是光源B．像一定是實像
C．像一定是倒立的D．像一定是放大的
【答案】C
【解析】依題意得，物距小于像距，因而成的像是倒立、縮小的虛像，故C正確，ABD錯誤。故選C。公眾號:數理化張影
—————————————————
易錯題2.
如圖，小睿朋友正在觀看高新區金融城雙塔詮釋的燈光秀，手邊有一瓶裝滿水的圓錐形礦泉射手豎直正放著，下述說法正確的是（）
?
A．小睿見到水底的雙塔是光的反射產生的倒立實像
B．雙塔發出的各類色光都是紅、黃、藍四色光組成
C．小睿透過眼前豎直正放的礦泉射手，見到的雙塔是倒立縮小的
D．小睿透過眼前水平橫放的礦泉射手，見到的雙塔是倒立縮小的
【答案】D公眾號:數理化張影
【解析】A．小睿見到水底的雙塔屬于平面鏡成像，是光的反射產生的正立的實像，故A錯誤；B．光的三原色是紅、綠、藍，雙塔發出的各類色光都是紅、綠、藍四色光組成，故B錯誤；CD．礦泉射手相當于是一個凸透鏡，然而只在有弧度的方向能起到凸透鏡的作用，雙塔離瓶較遠，處于二倍焦距以外，豎直正放的礦泉射手成像時，像在豎直方向不變，見到的雙塔是正立、縮小的虛像，只是左右相反；水平橫放的礦泉射手，像在水平方向不變，見到的雙塔是倒立縮小的虛像，故C錯誤，D正確。公眾號:數理化張影—————————————————
易錯題3.
小晨在做探究凸透鏡成像規律的實驗，如圖所示，點為一倍焦距處，點為二倍焦距處。下述說法錯誤的是（）公眾號:數理化張影
?
A．為使像成在光屏的中央，應將蠟燭向下聯通
B．燭焰坐落A點時，成放大的虛像
C．燭焰坐落B點時，光屏承接不到像
D．燭焰從A點移到B點的過程中時，光屏上仍然出現放大的像
【答案】D公眾號:數理化張影
【解析】A．由圖可知，像在光屏的上方，為使像成在光屏的中央，即像要向上聯通，按照過光心的光線不改變傳播方向可知，應將蠟燭向下聯通，故A正確，不符合題意；
B．燭焰置于A點上2f＞u＞f成倒立、放大的虛像，故B正確，不符合題意；C．由圖可知，把燭焰置于B點上u＜f成正立、放大的實像，光屏承接不到像，故C正確，不符合題意；D．燭焰從A點移到B點的過程中，在F點兩側，按照“物近像遠像變大”，在光屏上所成的像變大；但過F點后，因物距大于一倍焦距，成正立、放大的實像，光屏承接不到像，故D錯誤，符合題意。故選D。公眾號:數理化張影
—————————————————
