實驗裝置要求：蠟燭、凸透鏡、光屏兩者的中心高度要在同一水平高度，以便像成在光屏中央

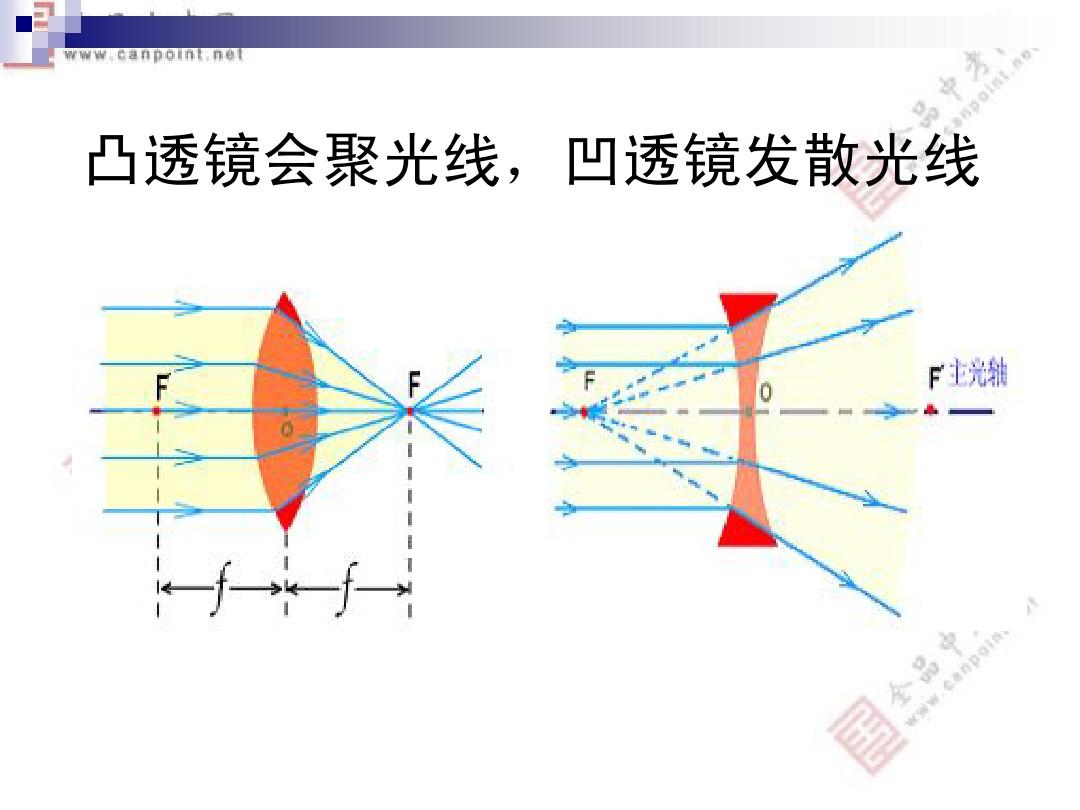

凸透鏡的應用
拍照機能成倒立的、縮小的虛像；人眼的成像原理相同；
投影片上的紋樣通過凸透鏡產生一個放大的、倒立的虛像.
放大鏡就是凸透鏡,能成放大的、正立的實像。
現象：同一個凸透鏡能成不同的像。
問題：凸透鏡成的像的虛實、大小、正倒跟物距有哪些關系？
實驗
實驗?zāi)康模禾骄客雇哥R成像規律
實驗器材：蠟燭、凸透鏡、光屏、光具座等
1.物距：物體到凸透鏡中心的距離；
2.像距：像到凸透鏡中心的距離；
1、將蠟燭置于2f之外的地方，聯通光屏，直至光屏上出現清晰的像，觀察像的大小與倒正。
2、把物體放到2倍焦距上，觀察像的大小、倒正、虛實。
3、將蠟燭移到2f和f之間凸透鏡成像是折射還是反射，重復以上的操作，進行觀察和檢測。
4、把物體放到焦點上，觀察能夠成像。
不成像
凸透鏡成像的規律
凸透鏡成像規律及應用：
記憶口訣
一倍焦距分虛實；二倍焦距分大小。
物近像遠像變大；物遠像近像變小。
剖析歸納：
1、u=f是虛像和實像的分界點。
2、u=2f是像大小的分界點。
3、凸透鏡成虛像都是倒立的，實像都是正立的。
4、物體離焦點越近，像離焦點越遠，且像越大。
習題
1.為了防盜，在門上裝一個“貓眼”，使家中的人能認清屋外的人（是一個縮小的像），而屋外的人卻看不清家中的人，則“貓眼”應該是（）
A．三棱鏡B．玻璃磚C．凹透鏡D．凸透鏡
參考答案
（1）貓眼實際上是一個光學系統，它是由兩個透鏡組成的，目鏡即門外邊的透鏡是凹透鏡，物鏡即門上面的透鏡是凸透鏡．
（2）門外的物體首先經過凹透鏡成一個正立縮小的實像；
（3）凹透鏡成的像作為物體再經過凸透鏡成像．
【解析】
（1）凹透鏡的焦距極短，它將室內的人或物成一縮小的正立實像，此像剛好落在物鏡（凸透鏡）焦點之內，此時的物鏡起著放大鏡的作用，最后得到一個較為放大的正立實像．
（2）人從內向內看時，此時的門鏡相當于一個凹透鏡，凹透鏡對光線有發散的作用，所以看不到屋子成像情況目鏡．
綜上剖析故選：C．
2.根據題目的要求畫圖：
（1）依據平面鏡成像特性，做出物體AB在平面鏡中的像；
（2）一束光線從水底射向空氣，試畫出反射和折射的光路圖；
（3）如圖所示，SA、SB是光源S發射的兩條光線，其中SA平行于主光軸，SB過左焦點，畫出這兩條光線通過凸透鏡后的出射光線．
(1）平面鏡成像的特征是：像物大小相等、到平面鏡的距離相等、連線與鏡面垂直、左右互換，即像物關于平面鏡對稱，借助這一對稱性做出AB的像．
（2）先過入射點做出法線，之后按照入射光線、反射光線以及法線在同一平面內，但是反射角等于入射角凸透鏡成像是折射還是反射，畫出反射光線；按照入射光線、折射光線以及法線在同一平面內，折射角小于入射角，確定折射光線的方向．

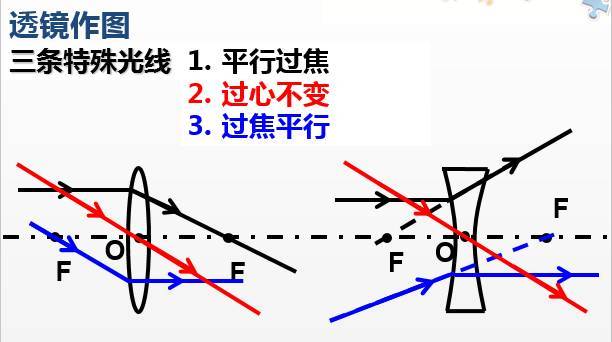

（3）關于凸透鏡有三條特殊的入射光線：①平行于主光軸的；②過焦點的；③過光心的；此題中給出的是上面的兩條特殊光線．
解析
（1）分別做出物體AB端點A、B關于平面鏡的對稱點A′、B′，用實線聯接A′、B′即為AB在平面鏡中的像．如圖：
（2）過入射點O作垂直于海面的法線，按照反射角等于入射角畫出反射光線；按照折射角小于入射角畫出折射光線．如圖所示：
（3）SA這條入射光線平行于主光軸，其經凸透鏡折射后，折射光線過焦點；SB這條入射光線過焦點，過焦點的入射光線經過凸透鏡折射后，平行于主光軸，如圖所示：
