今天給大家分享的是《第七屆世界軍人運動會開幕式音頻公共信號制作》。
2019年10月18日20時，第七屆世界軍人運動會（簡稱“武漢軍運會”）在武漢體育中心勝利開幕。 世界軍人運動會是世界最高水平的軍人綜合性體育賽事，被譽為“軍事奧運會”。 中央廣播電視總臺作為武漢軍運會的主轉播單位和最大的轉播權單位，按照奧運標準全面開展公共信號制作和轉播。 筆者參與了轉播工作的前期策劃以及比賽期間的信號制作。 下面對武漢軍運會開幕式音頻公共信號制作的音頻制作系統設計和信號制作進行分析。
1 音頻制作系統規劃與設計
本屆運動會開幕式是一項綜合性活動，由運動員入場儀式、領導講話、運動員宣誓、文藝表演等部分組成。 每個環節的完美呈現都需要現場表演團隊和各技術部門的密切配合。 結束。 為順利完成賽事信號制作任務，中央廣播電視總臺音頻制作組（簡稱“音頻制作隊”）等技術部門自2019年2月起就參與賽事轉播前期準備工作技術籌備協調組先后5次赴北京、武漢進行現場檢查，積極會同中央軍委執委會、導演組、場館等制定開幕式公共信號制作規范物理資源網，廣播制作系統結構、信號傳輸鏈路、廣播安全應急預案。 與相關部門協調、溝通。 會議內容和擬解決的問題應盡快記錄為會議紀要并存檔。 最終，在各部門的制作和配合下，形成了全面、詳細的轉播技術方案和應急預案，為武漢軍運會其他賽事公共信號制作提供了參考方案。
1.1
音頻公共信號的生產規范
武漢軍運會是大型國際綜合性體育賽事，所有賽事的轉播制作需要遵循相同的信號制作規范。 為滿足不同轉播商的制作需求，在提供高清（HD）公共信號資源的同時，還為開閉幕式、田徑場等重大活動提供4K超高清公共信號資源。還有田徑和海軍五項。 針對4K超高清公共信號源，音頻系統按照制作規格提供環繞聲、立體聲的8路音頻公共信號。 詳細信息請參見表 1。 對于高清公共信號源，音頻系統按照制作規格提供立體聲、公共解說的4路音頻公共信號。 詳細信息請參見表 2。

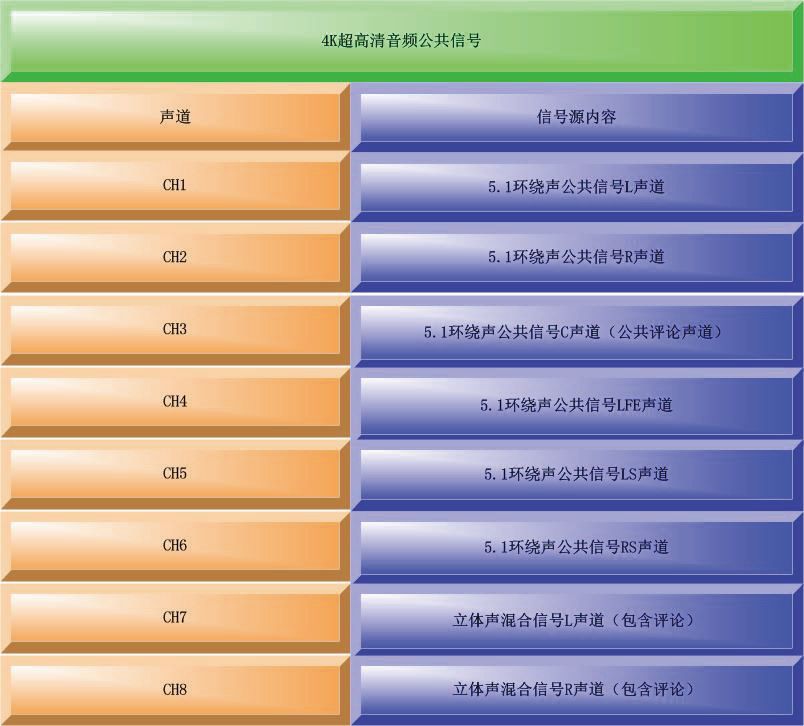

表1 4K超高清公共信號源通道設置

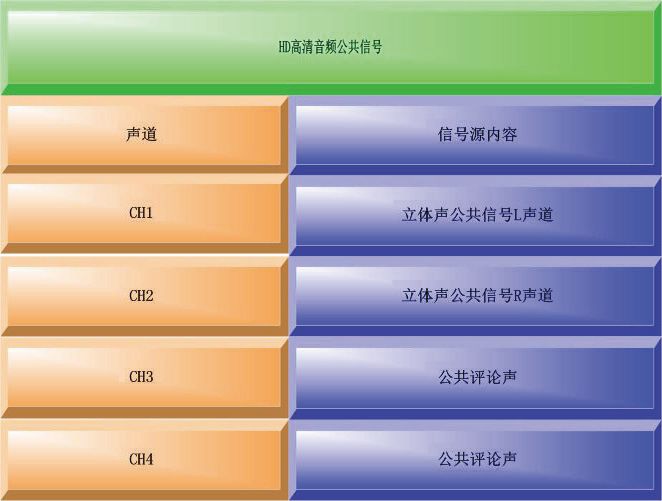

表2 高清公共信號源通道設置
1.2
音頻制作系統的基本架構

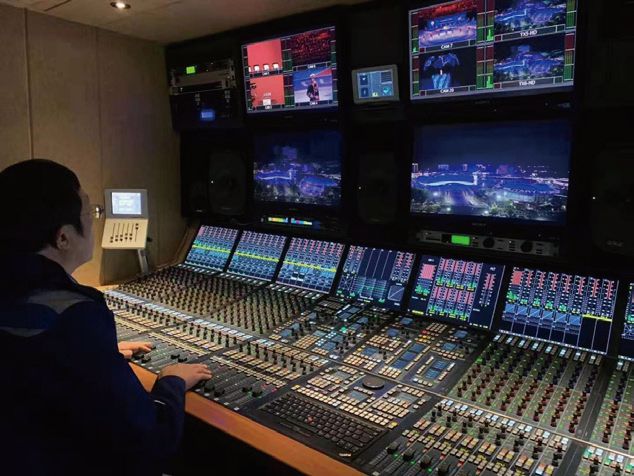

為滿足武漢軍運會開幕式4K超高清公共信號和高清公共信號的制作需求，轉播音頻制作系統由4K超高清轉播車和三維錄音車，如圖1所示。其中，3D錄音車作為開幕式公共音頻信號的主要制作系統（見圖2），以及開幕式的內部音頻系統4K超高清轉播車作為音頻公共信號的備份制作系統（見圖3）； 而兩套系統級的連接，在相互備份的制作關系下，最大限度地發揮了音頻系統的制作能力，為聲音藝術創作提供了更豐富、更多元化的選擇，提供了可靠的制作保障。

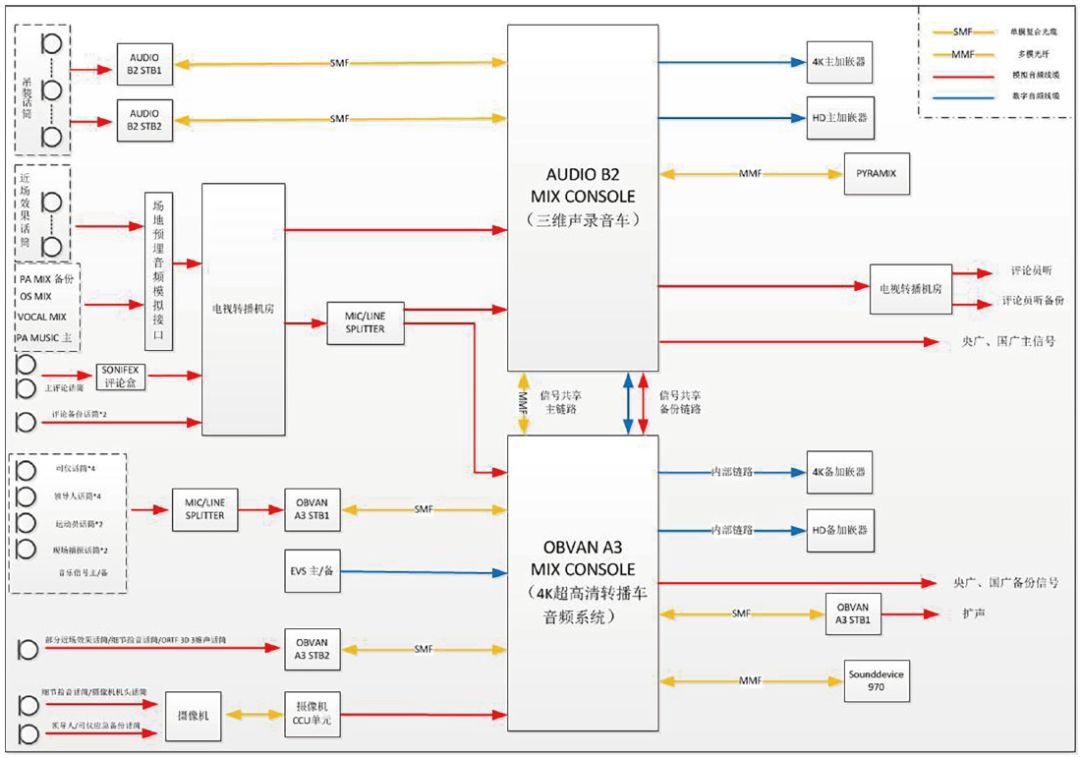

圖1 武漢軍運會開幕式公共信號制作音頻系統示意圖

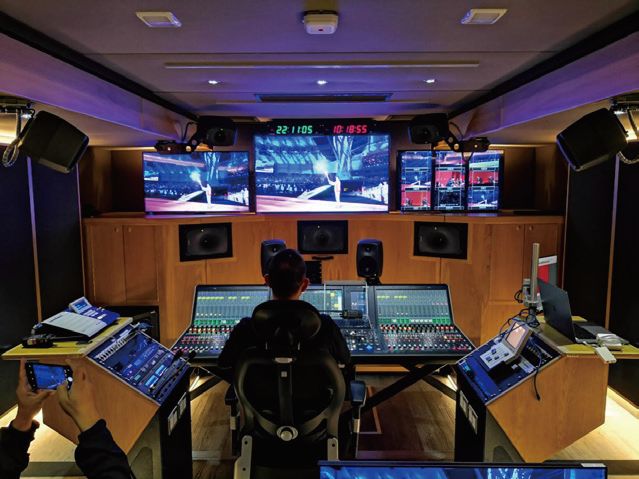

圖2 3D錄音汽車音響公共信號主要制作系統
圖3 4K超高清轉播車音頻公共信號備份制作系統
1.3
有效聲音元素的確定
在規劃設計階段，對制作中有效聲音元素的分析至關重要，它影響到后續音頻系統搭建中信號傳輸環節的設計以及最終聲音制作的理念。 開幕式公共信號音響制作，主要聲音元素來自儀式、文藝表演、場館氛圍、細節效果四大部分。
1.4
音頻信號傳輸鏈路設計
本次廣播制作任務中，音頻信號傳輸鏈路主要由三部分組成：會場前端信號傳輸鏈路、制作端信號傳輸鏈路、終端信號嵌入傳輸鏈路（見圖4）。 雖然主備音頻制作系統均具有完整的IP系統架構，但出于信號制作安全性和相關技術成熟度的考慮，信號傳輸方式仍然基于傳統的基帶信號傳輸。 僅在制作系統內的監聽、多軌錄音等部分采用音頻IP流信號傳輸方式。

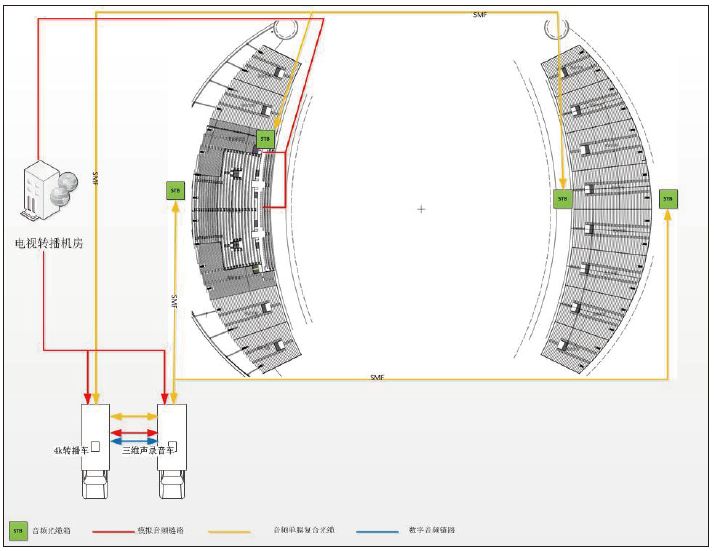

圖4 音頻信號傳輸鏈路關系
場館前端信號傳輸鏈路承擔了開幕式公共音頻信號制作中80%的信號傳輸工作，覆蓋了各類音頻制作信號的傳輸。 為避免現場復雜環境下音頻信號長距離傳輸衰減、信噪比低、信號干擾等問題，傳輸優先選用主備單膜復合光纜前端信號與音頻遠端的鏈接 信號傳輸以I/O接口盒的形式完成，并根據生產需要合理分布在4類信號源集中區域。
同時，為了保證信號傳輸及相關生產的安全，重要信號源覆蓋區域（如主席臺、技術包廂、看臺區域）均采用主備單膜復合光纜進行信號傳輸，還鋪設多路模擬音頻線，形成雙路由保證，這樣即使其中一條傳輸鏈路出現問題，另一條備份傳輸鏈路仍然可以保證后續系統的正常信號產生。 多路模擬音頻線在信號的實際傳輸中只負責傳輸備用線路電平信號。 由于線路電平信號在長距離信號傳輸時比麥克風電平信號具有更好的信噪比，因此滿足音頻制作系統在備份狀態下對信號源質量的制作要求。
開幕式公共信號音頻制作端由3D錄音車和4K轉播車音頻控制室組成。 兩套音頻系統既是主備制作關系，又是各種信號（如攝像機麥克風信號、遠程I/O接口盒信號源、EVS信號源、環繞聲和立體聲公共音響）共享和傳輸?shù)穆酚?。主音頻系統產生的信號源等）。 音頻制作端系統之間的傳輸鏈路主要由一對主、備多膜光纖進行。 AES-10 MADI數字接口用于雙向64通道信號傳輸。 還鋪設了多通道模擬和數字音頻電纜用于信號傳輸。 輔助鏈路形成雙路由傳輸保障（見圖5）。

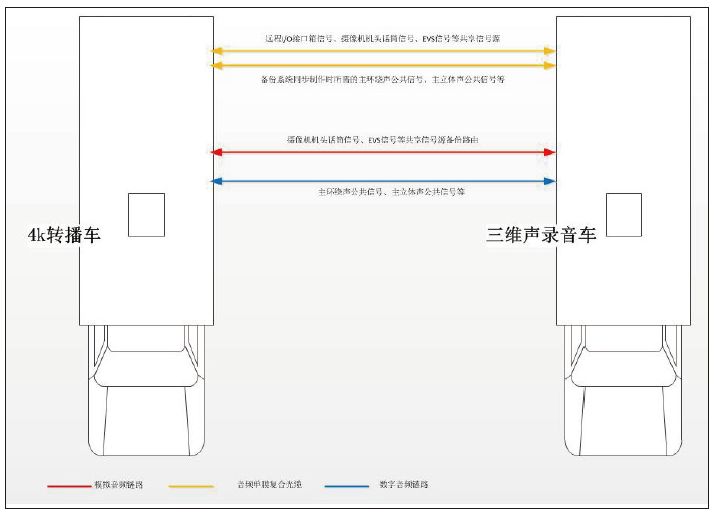

圖5 音頻制作端系統之間的傳輸鏈路關系
終端公共信號的主備嵌入設備集中在4K超高清轉播車技術領域。 為了保證制作終端的音頻公共信號不會因附加鏈路和其他制作設備的干擾而形成隱患節點，三維錄音車將產生的主公共信號直接傳輸?shù)街髑度朐O(shè)備通過多通道數字音頻電纜控制轉播車。 4K轉播車音頻系統產生的備份信號通過內部傳輸鏈路傳輸?shù)絺浞萸度朐O(shè)備。 雙路由雙系統設計，保證公共信號的安全生產。
1.5
聲音信號源備份設計
對于重要直播信號的制作，在音頻系統的設計過程中，除了信號傳輸鏈路的備份方案外，還需要考慮重要聲源的備份設計。 開幕式中，最關鍵、最敏感的環節就是司儀、領導講話、現場解說員的解說。 這些鏈接中的錯誤無法通過任何技術手段暫時彌補。 因此，為了保證信號產生的安全，滿足雙系統、雙傳輸鏈路的設計要求，針對不同的重要信號源設計了兩組或多組主備麥克風（見圖1）。 此外，例如為拾取司儀話筒和領隊話筒，還隱藏設計了“災難備份”話筒，通過第三條應急傳輸鏈路同時傳輸至主、備制作系統，作為緊急情況備份。
現場解說員的解說設備由一組（2）個耳機麥克風和2個備用桌面解說麥克風組成，通過不同的模擬傳輸鏈路同時分配到主、備音頻制作系統。 主備解說設備同時工作。 當主要設備出現問題時，解說員無需進行任何緊急操作，后期制作系統可以無縫切換到備用解說設備，確保萬無一失。
2 聲音制作的概念與實現
為了更好地呈現震撼、富有感染力的開幕式效果，工作人員希望巧妙地將嘉賓致辭、觀眾氣氛、儀式表演、細節效果等聲音元素完美融合，讓電視觀眾體驗到這場視聽盛宴。盛宴就好像他們在那里一樣。
2.1
聲音制作理念
2.1.1 如何產生環繞聲和立體聲信號
根據武漢軍運會信號制作規范，開幕式轉播時需要同時制作環繞聲公共信號和立體聲公共信號。 為了保證兩個信號源在聽覺上具有相同的聲像定位和相似的聲場環境，環繞聲公共信號的制作是關鍵，然后通過內部（縮混）完成相應的立體聲公共信號制作。 ）生產系統的總線。 實現兩者更好的兼容性。 母線設置如表 3 所示。

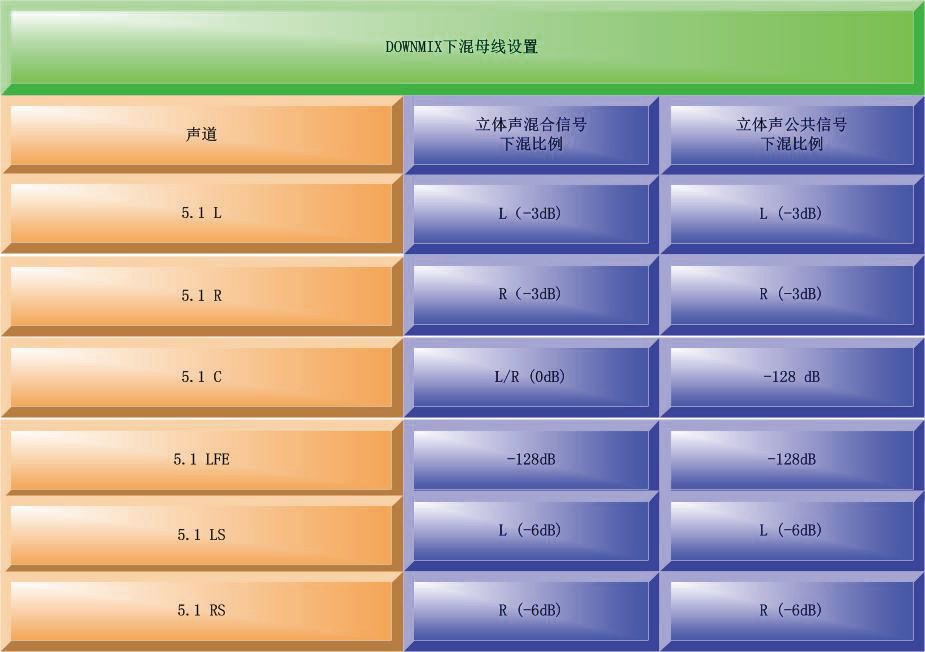

表 3 縮混總線設置
2.1.2 環繞聲制作中的中置和低音聲道
對于常規體育賽事的環繞聲公共信號的制作，音頻制作系統實際上只需要產生4.0聲道的環繞聲公共信號（即左前聲道、右前聲道、左環繞聲道、右環繞聲道），然后根據合理的聲音和圖像定位，將不同的聲音元素一一分配到每個環繞聲道。 中置聲道一般是預留給各持權轉播商接收公共信號后自行縮混解說聲音，而LFE低音聲音對于大多數體育賽事轉播來說，并無實際信號需求。
但開幕式與普通體育賽事不同。 首先，更多的文藝元素貫穿開幕式，后半章更像是一場大型文藝晚會。 為了還原場景震撼的表現力，低頻聲音信號的需要是必不可少的； 其次，在開幕式轉播過程中，專業解說員需要為觀眾實時解讀文化節目的相關背景，比如電影中的旁白，起到串聯各個環節的作用。 可見，僅僅產生4.0聲道環繞聲公共信號對于開幕式來說是不夠的。 LFE低音通道和中置解說通道的聲音制作也是重要的部分。
2.1.3 發聲水平
在音頻信號制作之前，對各個聲音元素的層次進行了比較詳細的劃分，如圖6所示。希望通過不同比例的不同層次的聲音元素的混合，形成一個有寬度、有深度、有細節的開口。被恢復。 風格場景。

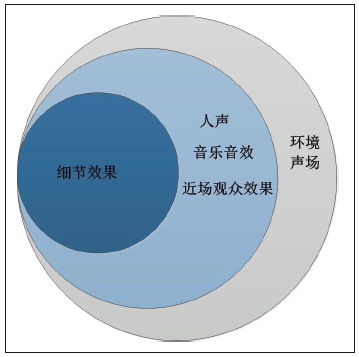

圖6 聲音的層次關系
2.2
完善的制作計劃
在音頻信號的制作過程中，為了準確還原和營造清晰震撼的開幕式場景，合理的聲音設計至關重要。
2.2.1環境聲場建設
對于環繞聲音頻信號的制作，構建整體環境聲場的方式有很多種，可以通過不同格式的環繞聲麥克風陣列、集成環繞聲麥克風或點式麥克風組合來實現。
根據多次奧運會和國際賽事的轉播制作經驗，對于開幕式等大型場景的聲音制作，采用環繞聲麥克風陣列和一體化環繞聲麥克風的制作方式并不適合。 眾所周知，描述封閉空間聲場特性的主要參數包括早期反射聲和混響聲，它們間接反映了空間的大小和聲學狀況。 在體育場、體育館等大型封閉空間恢復聲場時，由于場地的特殊性以及觀眾座位的周邊分布，理想的狀態是將主麥克風設置在場地中央，以拾取相對均勻的各類反射聲音，從而創造出包圍感更好、更真實的場景效果。 但實際情況并非如此。 首先，場地的中心區域往往是主要的核心表演區域，客觀條件不允許這樣的拾音設計。 其次，面對體育場館等大型空間場景時，在考慮聲場還原的同時還要考慮聲場還原。 對于直達聲和反射聲的耦合如圖所示民族運動會，按一定比例混合時，時延差異過大，會影響節目制作的最終呈現效果。 因此，如果采用環繞聲麥克風陣列或一體化環繞聲麥克風作為主麥克風來完成聲音制作，則必須將主麥克風的位置重新規劃在偏離會場中心的區域，或者其他合理的聲音區域。必須采用制作方案代替，但主麥克風的位置必須改變，也會嚴重影響各通道拾取現場反射聲的比例，導致聲場還原不理想。
在武漢軍運會開幕式主環境聲場的建設中，基于以上原因，最終選擇了多點傳聲器組合進行制作。 具體實施方案是，環境聲場效果主要由9對18個電容麥克風組成，分別懸掛在開幕式場館頂層的馬場上，如圖7所示，負責營造空間感和體育場的整體氛圍。 每對麥克風均由一個 Audio-4050 大振膜心形麥克風和一個小振膜心形麥克風組成。 大振膜心形麥克風負責構建主聲場，小振膜心形麥克風負責彌補大振膜麥克風的拾音范圍，同時構建周圍聲場環境在體育場的頂層。

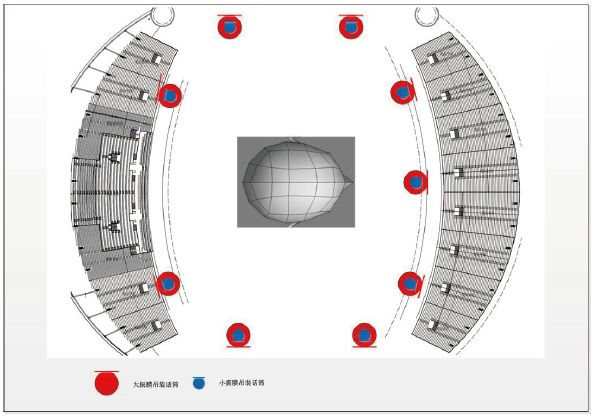

圖7 拾取環境聲場的麥克風位置
之所以在主環境聲場的構建中選擇大振膜麥克風，是因?yàn)樗鼈兺ǔ＞哂懈叩撵`敏度、更寬的拾音角度、平滑的頻率響應曲線、出色的低頻表現和高頻細膩度。 整體聲音表現更加生動，音色更加溫暖。 Audio-4050可以滿足所有性能要求。 它還具有優異的性能指標，堅固耐用且結構緊湊，更有利于與大振膜主麥克風配合使用。
在吊裝麥克風的過程中，每對中的兩個麥克風盡可能靠近地固定在一起，以避免它們耦合造成的相位干擾問題，并根據實際環境調整兩個麥克風的軸向角度。 在擴大垂直空間拾音角度的同時，利用麥克風之間的強度差來建立主聲場環境和頂部聲場環境的聯系，從而獲得更飽滿的環繞聲場。 此外，它還為3D錄音車輛中的同步實驗提供3D聲音信號的制作服務。
制作時，18個麥克風拾取的環境聲音根據“模擬人頭”的聆聽位置以及相應的聲像關系和比例，依次分配到各個環繞聲通道，從而實現聲場的精確還原。
2.2.2 近場觀眾音效
近場觀眾效果聲由安裝在禮堂一樓的8只TLM 103心形大振膜電容麥克風和2只Audio-4050全向大振膜麥克風組成。 近場觀眾效果聲拾音位置如圖8所示。一樓前方觀眾看臺固定8個心形大振膜電容麥克風，觀眾站在距離地面約3.5 m的兩側，通過修改后的麥克風支架。 他們負責近距離拾取觀眾氣氛的效果音； 一樓觀眾席側面和后方安裝有兩個全向大振膜麥克風。 與近距離拾取的觀眾氣氛音效一起，補充了場景的低頻延伸效果。

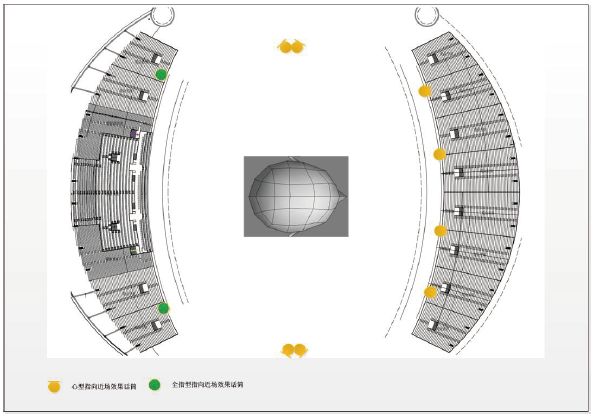

圖8 拾取近場觀眾音效的麥克風位置
制作時，根據“模擬人頭”的聽音位置，將所有拾取的近場觀眾效果聲音按照相應的聲像關系和比例依次分配到各個環繞聲道。 此外，全向大振膜麥克風還將為環繞聲的LFE低音通道提供有效信號。
2.2.3 人聲和音樂音效的聲音制作
人聲和音樂音效的聲音制作主要包括直播、司儀講話、領導講話、運動員和裁判員宣誓、現場音樂和音效等。 其中配置4個帶靜音開關的動圈麥克風，用于現場廣播； 司儀和領隊配置4個超指向性麥克風，還隱藏2個MKE2全向微型領夾式麥克風，用于緊急備用； 每位選手和裁判均配備無線頭戴式麥克風和無線領夾式麥克風作為備用。
在聲音制作過程中，為了更好地控制不同聲音元素的比例和細節，并有充足的備份資源，每個用于人聲的麥克風通過無源麥克風分配器同時分配到現場擴聲系統和主、主揚聲器。 準備公共信號音頻制作系統，以滿足各自系統內的參數調整需要。 由于需要音樂音效信號根據現場實時情況進行淡出和切換，為了使現場與電視廣播同步，現場擴聲系統提供主、備立體聲音樂組信號并傳輸?shù)揭纛l公共信號制作系統。 對于人聲和音樂信號的聲像定位，主要集中在環繞聲的前左、右聲道； 音樂音效也需要按一定比例分配給LFE低音聲道，以提高環繞聲公共信號聲音的豐滿度和低頻表現。 力量。
2.2.4 細致音效的制作
在開幕式公共信號的制作中，莊嚴的儀式感和激動人心的細節效果是必不可少的。 無論是直升機航拍的配樂、國旗衛兵的清晰指揮，還是國旗升起的莊嚴時刻，都需要通過技術、藝術手法來精心打造。
為了配合開幕式航拍畫面中展現的美麗城市風光和場館外景，工作人員反復審閱開幕式視頻素材，從音樂素材庫中精心挑選合適的正版音樂，重新剪輯并使用了它。 為了展現護旗手的英勇軍風，特為護旗手佩戴頭戴式麥克風，利用拾取的聲音元素發出細致的聲音。 在五星紅旗升起的瞬間，為了配合特寫畫面，特意準備了旗手?jǐn)S旗的音效，通過聲音表現強調畫面中神圣、莊嚴的氣氛。 開幕式會場不同地點的移動攝像機上隱藏安裝了近10個超指向性電容麥克風。 它們與公共信號廣播結合使用，再現了開幕式期間聲音的每一個細節......
3 結論
武漢軍運會的順利舉辦是繼2008年北京奧運會之后又一大型國際綜合體育賽事。 這也是音頻制作團隊（見圖9）近年來在環繞聲直播信號制作方面的又一寶貴經驗。 尤其讓人滿意的是，通過改進環境聲場的拾音方案，制作端可以獲得更加飽滿的環境聲效果。 同時，這個難得的機會也讓我們嘗試了三維聲音信號的實時制作。 當然，也有因種種原因而感到遺憾的地方。 首先，從安全角度來看，IP音頻系統架構在直播信號制作中沒有得到充分利用，IP音頻系統的制作優勢和特點沒有得到充分發揮。 其次，在三維音效的制作方面，還存在較大的不足，音效不盡如人意。 但所有這些得失都將為今后的工作改進提供寶貴的實踐經驗。 只要你愿意努力學習、學習，你就會進步。
圖9 中央廣播電視臺音頻設計團隊
