在做電路問題時，往往涉及到復雜電路的簡化，其中一個最大誘因就是要分辨出各個用家電的串并聯關系。
并聯電路：并聯電路是使在構成并聯的電路器件間電壓有一條以上的互相獨立通路，為電路組成二種基本的方法之一。
串并聯電路，電路實物圖畫法口訣：首首聯接，尾尾相連串聯和并聯電路圖的畫法，首進尾出。
串并聯電路的辨識方式圖解
高中數學學科中，熱學是最簡單也是最難的一部份，簡單的緣由是假如弄明白了電路圖，還會做所有的題目，難的緣由是沒明白電路圖，就哪些都不會。
所以解熱學的關鍵就是學會分辨串、并聯電路串聯和并聯電路圖的畫法，曉得串、并聯電路的特性，會剖析電路圖，會將復雜的電路圖簡化為簡單的串、并聯電路。
本期就給你們介紹幾種串、并聯電路的辨識方式。一上去學習吧！

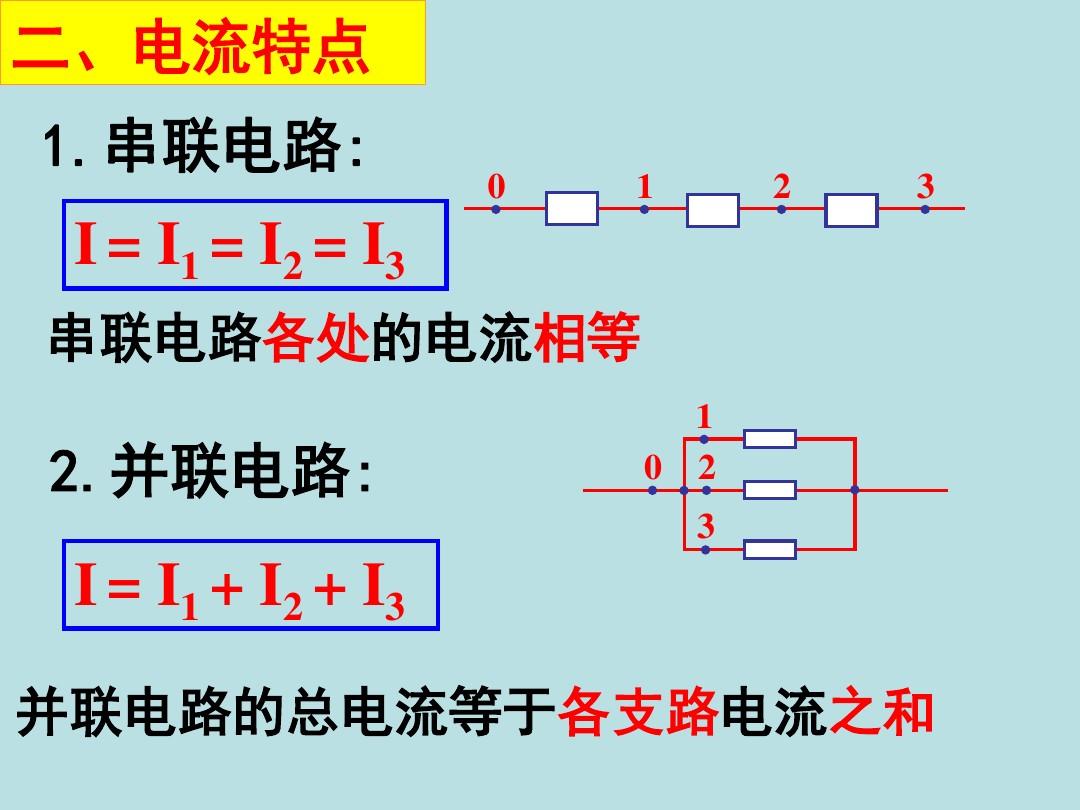

串聯電路
定義：兩個或兩個以上的用家電順次聯接到電路中，這些聯接形式稱作串聯。（用家電“首尾相連”）
特征：
（1）電壓只有一條通路
（2）用家電之間互相影響
（3）開關控制整個電路的通斷，且與開關的位置無關

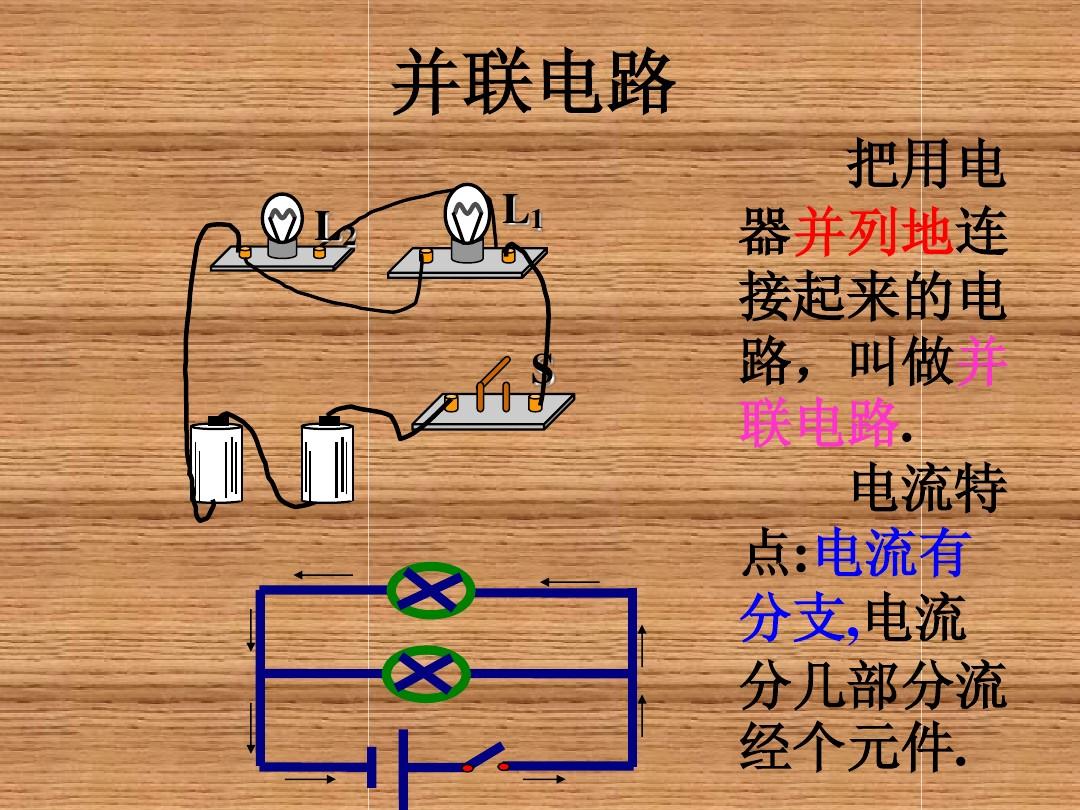

并聯電路
定義：兩個或兩個以上用家電并列連在一起再聯接到電路中，這些方法稱作并聯電路。（用家電“首總理接、尾尾相連”）
特征：
（1）電壓有多條通路
（2）用家電間互不影響
（3）支路開關控制整個電路，西路開關控制它所在的大道
串、并連電路的辨識方式
方式一：電壓流向法
（1）從電源負極開始，順著連同的導線依次用箭頭標出電壓的路徑，最后回到電源正極；
（2）觀察電壓是否有分流和匯流點：
若電路中電流只有一條路徑，則各器件串聯（如圖1所示）；
若電路中有分流點和匯流點即電壓的流向小于一條路徑，則分流點和匯流點之間的各器件并聯（如圖2所示）
方式二：拆除法
去除任意一個用家電：
若另一個用家電不能工作，則這兩個用家電串聯（如圖3所示）
若另一個用家電不受影響一直工作，則這兩個用家電是并聯的（如圖4所示）
方式三：節點法
對于其他不直觀的非串聯電路，情況較為復雜，需根據幾個步驟來判定：
第一步標節點。即分別用不同的字母（或符號）標出電路所有節點。如圖5所示電路，其中A、B、C、D四點為電路中所有節點。
第二步合并節點。按照節點的特性，你標出的某幾個節點有可能等效為同一節點，必須將屬同一節點的字母（或符號）改為同一字母（或符號），如圖5所示電路中點A與點C為同一節點，應改C為A，點B與點D為同一節點，應將D改寫為B，也就是說圖5所示電路實質上有兩個節點A和B。
第三步判定電路的聯接形式。判定的方式一般有兩種：
方式一：
直接判定：如圖5，內阻R1、R2和R3兩端都獨立聯接聯接在節點A和B上，所以R1、R2和R3并聯。
技巧二：
作圖判定：即畫出原圖的直觀等效電路圖，其中圖5電路圖的直觀等效電路圖的具體畫法為：在紙上先確定出兩個點A和B，再將原圖A、B兩點間的器件獨立的連在新確定的A、B兩點上，如圖6所示，即圖5的等效電路圖為圖6。
溫情提示：“節點法”一般用于不規范的較復雜電路的辨識，有一定的難度。辨識串、并聯電路的方式有多種，但是在使用時可依照自身對技巧的理解、選擇最適宜自己的技巧。多加練習，熟練把握！簡言之，技巧不在多，貴在精！
