第PAGE1頁（共頁）人教版九年級全冊《第15章電壓和電路》2021年單元測試題一．選擇題（共10小題，每題3分，共30分）1．（3分）下述發生的現象與磨擦起電無關的是（）A．打開水龍頭，放出一股細細的水流，用在干燥的毛發上梳過的塑膠木梳緊靠水流，會聽到水流緊靠木梳B．春夏干燥季節，除毛衣時會聽到電火花C．冬天磨擦右手使手變暖和D．禁止用塑膠瓶裝運柴油2．（3分）有甲、乙、丙三個帶電的泡沫塑膠小球，甲帶正電。先用甲緊靠乙，發覺乙被敵視；再用乙緊靠丙，丙被吸引（如圖）。則下述判定正確的是（）A．乙?guī)д姡麕д夿．乙?guī)ж?fù)電，丙帶負電C．乙?guī)ж?fù)電，丙帶正電D．乙?guī)д?，丙帶?fù)電3．（3分）如圖所示，兩個相同的驗電器A和B，A帶正電，B不帶電，用帶有絕緣柄的金屬棒把A和B聯接上去，下述說法正確的是（）A．A金屬箔張角變小，說明它得到電子B．B金屬箔張角變大，說明兩金屬箔帶上同種電荷C．自由電子從B向A定向聯通，產生頓時電壓D．此過程中，頓時電壓的方向是從B到A4．（3分）圖中的電路正確的是（）A．B．C．D．5．（3分）如圖所示的電路中，小燈泡L1，L2尺寸相同，閉合開關S后，發覺L1不亮，L2發光。
此電路的故障可能是（）A．燈L2漏電B．燈L1斷路C．燈L2斷路D．開關S接觸不良6．（3分）如圖所示常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方法解鎖失敗后，鎖定開關S3均會斷掉而暫停手機解鎖功能，S3將在一段時間后手動閉合而恢復解鎖功能，若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（）A．B．C．D．7．（3分）圖中，能直接檢測通過燈L1電壓的電路是（）A．B．C．D．8．（3分）下述各組物體中全部屬于導體的是（）A．鋁、陶瓷B．橡膠、鋼C．人體、油D．石墨、水銀9．（3分）用電壓表測電路中的電壓時，一名朋友接入電路的是“0～0.6安”這個阻值，而另一名朋友讀數時卻根據“0～3安”的阻值讀成了2.4安，這么實際測得的電壓應當是（）A．2.4安B．0.48安C．0.36安D．0.24安10．（3分）小明在探究電路的電壓規律實驗時用了圖中的某個電路，L1和L2尺寸相同，L3與L1尺寸不同，電壓表讀數分別為A1為0.3A，A2為0.15A，A3為0.45A。檢測時的電路圖應是（）A．B．C．D．二．填空題（共6小題，每空1分，共20分）11．（3分）如圖所示，一根針插在絕緣基座上，把折成V字形的鍍鋁條水平架在針的頂端．將橡膠棒與毛皮磨擦后緊靠鍍鋁條一端時，原先靜止的鍍鋁條繞針向橡膠棒方向旋轉，對此的解釋是：橡膠棒磨擦?xí)r電子而帶上電，因而具有的性質，使鍍鋁條跟隨轉動。

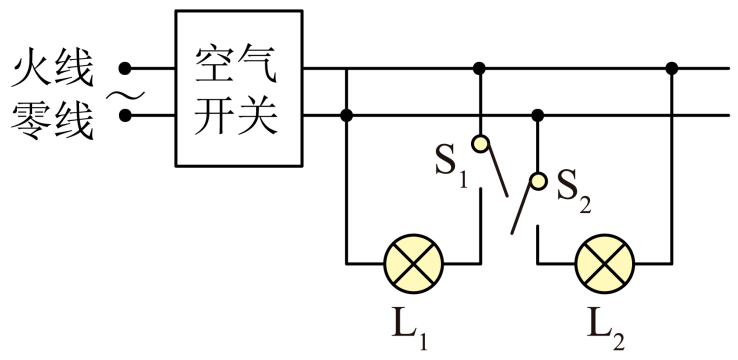

12．（3分）如圖所示為人們所喜愛的電動單車，它具有輕便、節能、環保等特性，只要將車鎖匙插入鎖孔并順秒針旋轉一下，面包車就通電了。車鎖匙的作用相當于電路中的，給電動車充電時，蓄電瓶相當于電路中的，將電能轉化為存放上去。13．（3分）寢室里的電燈和筆記本是聯的，控制電燈的開關和電燈是聯的，街上的路燈是聯的。14．（5分）如圖所示電路圖，閉合開關S后，電壓表A1的示數為0.3A，則電壓表A2的示數為A，通過燈L1的電壓為A，通過L2的電壓為A，這是由于在聯電路中電流。15．（2分）如圖1所示的電路，當開關S閉合后，電壓表檢測的是通過（選填“電源”、“L1”或“L2”）的電壓，電壓表的表針偏轉如圖2所示，電壓表的示數為A。16．（4分）如圖所示電路，（1）當閉合S2、S3時，燈L1、L2組成聯電路；（2）當只閉合S1時，燈L1、L2組成聯電路；（3）當閉合S1、S2時，只有燈發光；（4）當S1、S2、S3同時閉合時，為電路，燈L1、L2都不能發光。四．解答題（共3小題，每題2分，共6分）17．（2分）將電瓶組和開關的符號填入如圖所示電路中的空缺處，組成并聯電路。

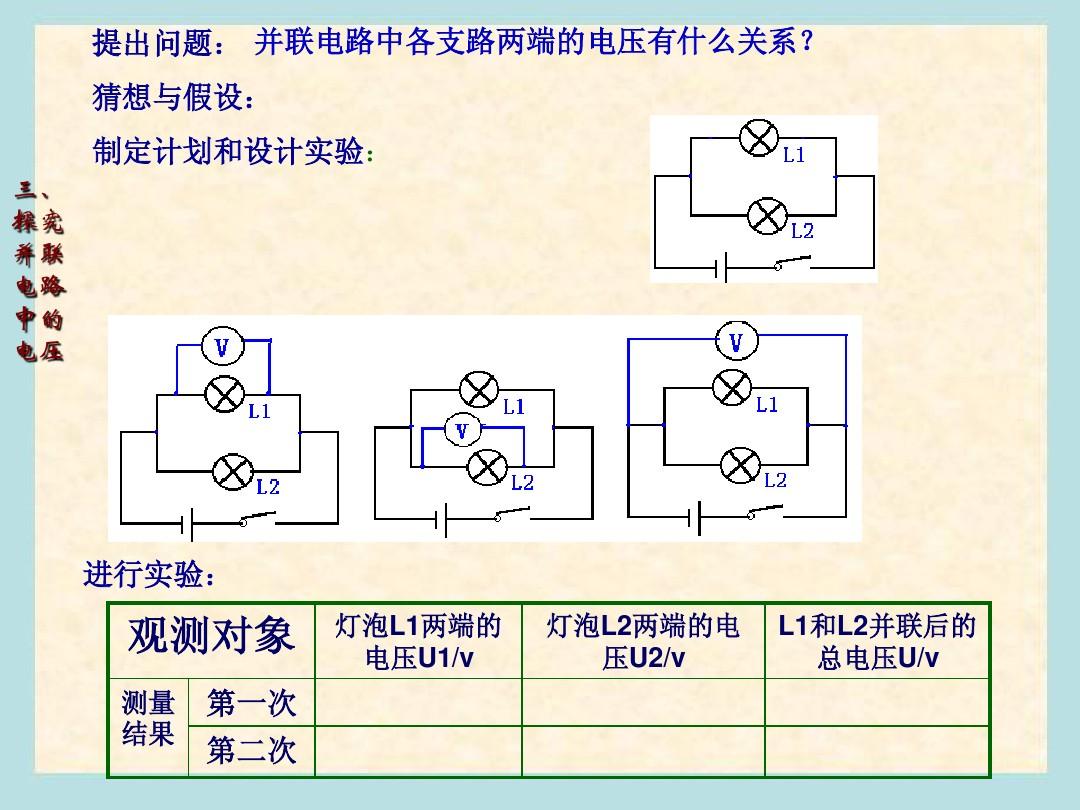

18．（2分）請依照?qǐng)D中所示的實物圖，在實線框中畫出對應的電路圖．19．（2分）依照?qǐng)D甲所示的電路圖，用筆劃線取代導線，聯接實物電路（要求導線不能交叉）。三．實驗探究題（共2小題，每空2分，共28分）20．（14分）小海和小梅一起做“探究并聯電路中電流的規律”實驗。（1）圖甲是她們?cè)O(shè)計的電路圖，圖乙是她們檢測電壓時聯接的實驗電路，此時電壓表檢測的是（選填“A”“B”或“C”）處的電壓。（2）請?jiān)趫D乙中聯通一根導線，檢測另外一處的電壓。在聯通的導線上畫“X”，并用筆劃線取代導線聯接正確的電路（1分）。聯通后電壓表檢測的是（選填“A”“B”或“C”）處的電壓。（3）小梅強調：為了得出更普遍的規律，應該進行多次實驗。操作方式是。（4）小海借助原有的實驗器材，添加一個開關，又設計了一個電路。借助這個電路，不用更換電壓表的位置，就可直接測出A、B、C三處的電壓，同樣可得出三處電壓的關系。請?jiān)趯?shí)線框中畫出電路圖。21．（14分）如圖是“探究串聯電路電壓特性”的實驗電路圖：電壓表的位置ABC電壓I/A0.30.31.5（1）實驗中，選擇兩個小燈泡的尺寸應當是的（填“相同”或“不相同”）。
小瑩朋友聯接好最后一根導線時，發覺燈都亮了，出現此類情況的緣由是。（2）強調上述表格所記錄的數據中，顯著錯誤的數值是，導致錯誤的緣由是。（3）實驗中某同事發覺兩個串聯的小燈泡中，一個發光，一個不發光，導致其中一個小燈泡不發光的緣由是。A．通過燈泡的電壓小B．燈泡的鎢絲斷了C．燈泡的燈管漏電D．小燈泡緊靠正極（4）小瑩朋友檢測電壓時，聯接好電路，閉合開關，發覺水表表針向左偏轉至如圖2甲所示位置，緣由是；斷掉開關，糾正錯誤后，再閉合開關，發覺表針偏至如圖2乙所示位置，接出來的操作是：。四．簡答題（共1題，共6分）22．（6分）實驗推測，如圖所示，在桌面上有兩個小燈泡和一個開關，它們的聯接電路在桌面上，未能見到中。某同事試了一下，閉合開關時兩燈都亮，斷掉開關時都滅，這兩燈是串聯還是并聯？寫出你的猜測和判別方式。猜測一：判定方式：推測二：判定方式：。五．估算題（共2題，第23題4分電流和電路單元測試題，第24題6分，共10分）23．（4分）如圖所示，閉合開關S，電壓表A的示數是0.6A，電壓表A1的示數是0.4A，則（1）通過燈L1的電壓；（2）通過燈L2的電壓。
24．（6分）如圖所示，電源電流不變，只閉合開關S時，電壓表的示數為0.2A，同時閉合開關S和S1時，電壓表的示數為0.5A，求：（1）通過燈L2的電壓；（2）通過支路電壓？（3）通過燈L1的電壓。人教版九年級全冊《第15章電壓和電路》2021年單元測試題參考答案與試卷解析一．選擇題（共10小題，每題3分，共30分）1．（3分）下述發生的現象與磨擦起電無關的是（）A．打開水龍頭，放出一股細細的水流，用在干燥的毛發上梳過的塑膠木梳緊靠水流，會聽到水流緊靠木梳B．春夏干燥季節，除毛衣時會聽到電火花C．冬天磨擦右手使手變暖和D．禁止用塑膠瓶裝運柴油【解答】解：A、用在干燥的毛發上梳過的塑膠木梳帶電，用木梳緊靠細水流，木梳上的靜電對水有吸引作用而緊靠木梳，與磨擦起電有關；B、秋冬干燥季節，除毛衣時會聽到電火花，是磨擦起電導致的；C、冬天磨擦右手使手變暖和，是通過做功的形式改變物體的內能，與磨擦起電無關；D、用塑膠瓶裝運柴油，通過磨擦可以使柴油帶電，容易發生危險，與磨擦起電有關；故選：C。2．（3分）有甲、乙、丙三個帶電的泡沫塑膠小球，甲帶正電。先用甲緊靠乙，發覺乙被敵視；再用乙緊靠丙，丙被吸引（如圖）。
則下述判定正確的是（）A．乙?guī)д?，丙帶正電B．乙?guī)ж?fù)電，丙帶負電C．乙?guī)ж?fù)電，丙帶正電D．乙?guī)д?，丙帶?fù)電【解答】解：甲、乙、丙三個帶電的泡沫塑膠小球，甲帶正電。由圖知甲乙互相敵視，說明甲乙是同種電荷，所以乙?guī)д?；由圖知乙丙互相吸引，說明乙丙帶異種電荷，所以丙帶負電，故D正確。故選：D。3．（3分）如圖所示，兩個相同的驗電器A和B，A帶正電，B不帶電，用帶有絕緣柄的金屬棒把A和B聯接上去，下述說法正確的是（）A．A金屬箔張角變小，說明它得到電子B．B金屬箔張角變大，說明兩金屬箔帶上同種電荷C．自由電子從B向A定向聯通，產生頓時電壓D．此過程中，頓時電壓的方向是從B到A【解答】解：A、A驗電器帶正電，A驗電器缺乏電子，當帶正電的驗電器A和不帶電的驗電器B用帶絕緣柄金屬棒聯接時，電子從驗電器B轉移到驗電器A上，A驗電器金屬箔張角變小，故A正確。B、驗家電B的電子轉移到驗電器A上，兩片金屬箔帶正電，按照同種電荷互相敵視，所以金屬箔張角變大，故B正確。C、自由電子從B向A定向聯通，自由電子發生定向聯通，所以產生頓時電壓，故C正確。D、金屬棒中電子從B向A定向聯通，由于正電荷定向聯通的方向規定為電壓方向，所以金屬棒中電流方向從A到B，故D錯誤。
故選：ABC。4．（3分）圖中的電路正確的是（）A．B．C．D．【解答】解：A、圖示電路僅由開關、用家電（燈泡）組成，缺乏電源，電路不完整，故A錯誤。B、圖示用家電與開關并聯，當開關閉合后，產生電源漏電，故B錯誤；C、圖示電路僅由電源、用家電組成，缺乏開關，電路不完整，故C錯誤；D、圖示電路有電源、開關、用家電組成，電路結構完整，故D正確。故選：D。5．（3分）如圖所示的電路中，小燈泡L1，L2尺寸相同，閉合開關S后，發覺L1不亮，L2發光。此電路的故障可能是（）A．燈L2漏電B．燈L1斷路C．燈L2斷路D．開關S接觸不良【解答】解：由圖可知：該電路是并聯電路，燈L1不亮，而L2正常發光，這說明從L2兩端到電源的兩極沒問題，因而燈L2、開關S的聯接都正確，問題就是燈L1斷路或漏電。當燈L1漏電時，電源被漏電，燈L2不亮，甚至可能毀壞電源；所以只能是燈L1斷路，此時L2大道不受影響，符合題意。故ACD錯誤，B正確。故選：B。6．（3分）如圖所示常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方法解鎖失敗后，鎖定開關S3均會斷掉而暫停手機解鎖功能，S3將在一段時間后手動閉合而恢復解鎖功能，若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（）A．B．C．D．【解答】解：由題意可知，指紋開關S1或密碼開關S2均可以解鎖，鎖定開關S3斷掉時暫停手機解鎖功能，則指紋開關S1和密碼開關S2可以獨立工作、互不影響即為并聯，且鎖定開關S3坐落支路，之后與燈泡、電源組成電路，結合選項電路圖可知，選項B符合。
故選：B。7．（3分）圖中，能直接檢測通過燈L1電壓的電路是（）A．B．C．D．【解答】解：A、圖中電流表在支路上，電壓表測支路電壓，故A不符合題意；B、圖中電流表與L1串聯，但電壓表的正負接線柱接反了，不能測L1的電壓，故B不符合題意；C、圖中兩燈泡并聯，電流表與L2串聯，電壓表測L2大道的電壓，不能直接檢測通過燈L1的電壓，故C不符合題意；D、圖中電流表與L1串聯，電壓表的正負接線柱正確，能直接檢測通過燈L1的電壓，故D符合題意。故選：D。8．（3分）下述各組物體中全部屬于導體的是（）A．鋁、陶瓷B．橡膠、鋼C．人體、油D．石墨、水銀【解答】解：A、鋁是金屬，容易導電，屬于導體；陶瓷不容易導電，屬于絕緣體，故A不符合題意；B、橡膠不容易導電，屬于絕緣體；鋼是金屬，容易導電，屬于導體，故B不符合題意；C、人體容易導電，屬于導體；油不容易導電，屬于絕緣體，故C不符合題意；D、石墨、水銀，都容易導電，都屬于導體，故D符合題意。故選：D。9．（3分）用電壓表測電路中的電壓時，一名朋友接入電路的是“0～0.6安”這個阻值，而另一名朋友讀數時卻根據“0～3安”的阻值讀成了2.4安，這么實際測得的電壓應當是（）A．2.4安B．0.48安C．0.36安D．0.24安【解答】解：電壓表使用“0～0.6A”的阻值時，根據“0～3安”的阻值讀成了2.4A，正確讀數應為2.4A的，即0.48A。
故選：B。10．（3分）小明在探究電路的電壓規律實驗時用了圖中的某個電路，L1和L2尺寸相同，L3與L1尺寸不同，電壓表讀數分別為A1為0.3A，A2為0.15A，A3為0.45A。檢測時的電路圖應是（）A．B．C．D．【解答】解：由題意可知，三個電壓表讀數分別為A1為0.3A，A2為0.15A，A3為0.45A，因串聯電路中各處的電壓相等，且三電流表的示數不相等，所以，兩燈泡應并聯，而不是串聯，故D錯誤；因并聯電路中支路電壓等于各大道電壓之和，且IA3＝IA1+IA2，所以，電壓表A3應坐落支路，故C錯誤；由IA1≠IA2可知，兩燈泡的尺寸不相同，且A1、A2分別與兩燈泡串聯，故A正確、B錯誤。故選：A。二．填空題（共6小題，每空1分，共20分）11．（3分）如圖所示，一根針插在絕緣基座上，把折成V字形的鍍鋁條水平架在針的頂端．將橡膠棒與毛皮磨擦后緊靠鍍鋁條一端時，原先靜止的鍍鋁條繞針向橡膠棒方向旋轉，對此的解釋是：橡膠棒磨擦?xí)r得到電子而帶上負電，因而具有吸引輕小物體的性質，使鍍鋁條跟隨轉動?！窘獯稹拷猓河妹つゲ吝^的橡膠棒得到電子，物體得到多余的電子就是帶了負電；帶電物體具有吸引輕小物體的性質。
故答案為：得到；負；吸引輕小物體。12．（3分）如圖所示為人們所喜愛的電動單車，它具有輕便、節能、環保等特征，只要將車鎖匙插入鎖孔并順秒針旋轉一下，面包車就通電了。車鎖匙的作用相當于電路中的開關，給電動車充電時，蓄電瓶相當于電路中的用家電，將電能轉化為物理能存儲上去?！窘獯稹拷猓孩匐妱?dòng)單車鎖匙插入鎖孔并順秒針旋轉一下，面包車就通電了，所以這車鎖匙雖然就是一個開關；車鎖匙的作用相當于電路中的開關；②給電動車充電時，是將電能轉化為物理能，此時蓄電瓶相當于電路中的用家電，將電能轉化為物理能存儲上去。故答案為：開關；用家電；物理能。13．（3分）課室里的電燈和筆記本是并聯的，控制電燈的開關和電燈是串聯的，街上的路燈是并聯的?！窘獯稹拷猓簩嬍依锏碾姛艉凸P記本是并聯的，這樣它們?cè)诠ぷ鲿r(shí)就會互不影響；控制電燈的開關和電燈是串聯的，這樣就能實現對電燈的有效控制。因?yàn)榻稚系穆窡?，?dāng)其中一盞壞了后，其它的路燈還可以正常工作，因而路燈之間的聯接形式為并聯。故答案為：并；串；并。14．（5分）如圖所示電路圖，閉合開關S后，電壓表A1的示數為0.3A，則電壓表A2的示數為0.3A，通過燈L1的電壓為0.3A，通過L2的電壓為0.3A，這是由于在串聯電路中電流處處相等。
【解答】解：由電路圖可知，燈L1、L2與電壓表A1、A2串連接入電路，電壓表A1的示數為0.3A，因?yàn)榇?lián)電路電壓處處相等，則電壓表A2的示數為0.3A，通過燈L1的電壓為0.3A，通過L2的電壓為0.3A。故答案為：0.3；0.3；0.3；串；處處相等。15．（2分）如圖1所示的電路，當開關S閉合后，電壓表檢測的是通過L2（選填“電源”、“L1”或“L2”）的電壓，電壓表的表針偏轉如圖2所示，電壓表的示數為0.28A?！窘獯稹拷猓河呻娐穲D可知，兩燈泡并聯，電壓表與燈泡L2串聯，所以電壓表檢測L2大道的電壓，由圖可知：電壓表的阻值為0～0.6A，分度值為0.02A，示數為0.28A。故答案為：L2；0.28。16．（4分）如圖所示電路，（1）當閉合S2、S3時，燈L1、L2組成并聯電路；（2）當只閉合S1時，燈L1、L2組成串聯電路；（3）當閉合S1、S2時，只有燈L2發光；（4）當S1、S2、S3同時閉合時，為漏電電路，燈L1、L2都不能發光?！窘獯稹拷猓河呻娐穲D可知：（1）當閉合S2、S3時，電路有兩條電壓路徑，燈L1、L2組成并聯電路；（2）當只閉合S1時，電路只有一條電壓路徑，燈L1、L2組成串聯電路；（3）當閉合S1、S2時，燈L1被漏電，只有燈L2接入電路，只有燈L2發光；（4）當S1、S2、S3同時閉合時，導線直接把電源兩極聯接上去，電路為漏電電路，燈L1、L2都不能發光。
故答案為：（1）并；（2）串；（3）L2；（4）漏電。四．解答題（共3小題，每題2分，共6分）17．（2分）將電瓶組和開關的符號填入如圖所示電路中的空缺處，組成并聯電路。【解答】解：假如電源在左側，則兩個燈泡未能產生并聯電路，因而電源在左側，開關在右邊。如下圖所示：18．（2分）請依照?qǐng)D中所示的實物圖，在實線框中畫出對應的電路圖．【解答】解：由實物圖知，兩燈并聯，開關在L1大道上，電壓表在支路上，電路圖如圖所示：。19．（2分）按照?qǐng)D甲所示的電路圖，用筆劃線取代導線，聯接實物電路（要求導線不能交叉）?！窘獯稹拷猓阂勒针妷毫飨蚍ǎ葟呢?fù)極出發依次串聯開關S2、燈泡L2回到正極，再把燈泡L1、開關S1串聯后并聯在燈泡L2兩端，如右圖所示：三．實驗探究題（共2小題，每空2分，共28分）20．（14分）小海和小梅一起做“探究并聯電路中電流的規律”實驗。（1）圖甲是她們?cè)O(shè)計的電路圖電流和電路單元測試題，圖乙是她們檢測電壓時聯接的實驗電路，此時電壓表檢測的是C（選填“A”“B”或“C”）處的電壓。（2）請?jiān)趫D乙中聯通一根導線，檢測另外一處的電壓。在聯通的導線上畫“X”，并用筆劃線取代導線聯接正確的電路（1分）。聯通后電壓表檢測的是A（或B）（選填“A”“B”或“C”）處的電壓。
（3）小梅強調：為了得出更普遍的規律，應該進行多次實驗。操作方式是換用尺寸不同的燈泡多次實驗。（4）小海借助原有的實驗器材，添加一個開關，又設計了一個電路。借助這個電路，不用更換電壓表的位置，就可直接測出A、B、C三處的電壓，同樣可得出三處電壓的關系。請?jiān)趯?shí)線框中畫出電路圖。【解答】解：（1）電壓表接在支路上檢測支路的電壓，即C點的電壓；（2）電壓表與待測電路串聯，讓電壓表檢測另一處的電壓，圖1檢測的是通過L1的電壓，A點的電壓，圖2檢測的是通過L2的電壓，即B點的電壓，電路聯接如圖1或2所示：（3）為得出普遍推論，實驗時應采用不同尺寸的燈泡進行多次實驗；（4）在不更換電壓表位置的情況下，在大道上各接一個開關即可完成實驗要求，電路如圖3所示。故答案為：（1）C；（2）電路聯接如上圖1或2；A（或B）；（3）換用尺寸不同的燈泡多次實驗；（4）電路圖如上圖3所示。21．（14分）如圖是“探究串聯電路電壓特性”的實驗電路圖：電壓表的位置ABC電壓I/A0.30.31.5（1）實驗中，選擇兩個小燈泡的尺寸應當是不相同的（填“相同”或“不相同”）。小瑩朋友聯接好最后一根導線時，發覺燈都亮了，出現此類情況的緣由是聯接電路時，開關沒有斷掉。
（2）強調上述表格所記錄的數據中，顯著錯誤的數值是1.5，導致錯誤的緣由是電壓表選用小阻值，卻按大量程讀數了。（3）實驗中某同事發覺兩個串聯的小燈泡中，一個發光，一個不發光，導致其中一個小燈泡不發光的緣由是C。A．通過燈泡的電壓小B．燈泡的鎢絲斷了C．燈泡的燈管漏電D．小燈泡緊靠正極（4）小瑩朋友檢測電壓時，聯接好電路，閉合開關，發覺水表表針向左偏轉至如圖2甲所示位置，緣由是電壓表正負接線柱接反了；斷掉開關，糾正錯誤后，再閉合開關，發覺表針偏至如圖2乙所示位置，接出來的操作是：換接0～0.6A的阻值?！窘獯稹拷猓海?）為得出普遍性的推論，實驗中，選擇兩個小燈泡的尺寸是不相同的；小瑩朋友聯接好最后一根導線時，發覺燈都亮了，出現此類情況的緣由是：聯接電路時，開關沒有斷掉；（2）串聯電路各處的電壓都相等，按照實驗數據，顯著錯誤的數值是1.5，依照電壓表大小阻值之比為5：1，導致錯誤的緣由是：電壓表選用小阻值，卻按大量程讀數了；（3）A．串聯電路各處的電壓都相等，A錯誤；B．若燈泡的鎢絲斷了，另一個也不發光，B錯誤；C．若鎢絲漏電，這個燈不發光，另一燈發光，C符合題意；D．燈泡發光與小燈泡緊靠正極無關，D不符合題意。
選C；（4）聯接好電路，閉合開關，發覺電壓表表針向左偏轉至圖2甲所示位置，說明電壓表正負接線柱接反；斷掉開關，糾正錯誤后，再閉合開關，發覺表針偏至圖2乙所示位置，表針偏轉角度太小，說明所選的阻值太大，接出來的操作是：斷掉開關，換接0～0.6A的阻值，繼續進行實驗。故答案為：（1）不相同；聯接電路時，開關沒有斷掉；（2）1.5；電壓表選用小阻值，卻按大量程讀數了；（3）C；（4）電壓表正負接線柱接反了；換接0～0.6A的阻值。四．簡答題（共1題，共6分）22．（6分）實驗推測，如圖所示，在桌面上有兩個小燈泡和一個開關，它們的聯接電路在桌面上，未能見到中。某同事試了一下，閉合開關時兩燈都亮，斷掉開關時都滅，這兩燈是串聯還是并聯？寫出你的猜測和判別方式。猜測一：兩燈是串聯連接判別方式：把其中一只燈泡從燈管中取出來，閉合開關后，觀察另一只燈泡，假如熄滅，則兩燈一定是串聯推測二：兩燈是并聯聯接判別方式：閉合開關，在不拆開桌面的情況下，可以擰下其中的一個燈泡，若另一燈亮，說明兩燈是并聯?！窘獯稹拷猓和茰y(cè)一：兩燈是串聯聯接；按照串聯時用家電是要互相影響工作的，因而判定方式：把其中一只燈泡從燈罩中取出來，閉合開關后，觀察另一只燈泡，假如熄滅，則兩燈一定是串聯；推測二：兩燈是并聯聯接；按照在并聯電路中，用家電之間互不影響，若取下其中一個燈泡，另一燈不會遭到影響。
因而判定方式：閉合開關，在不拆開桌面的情況下，可以擰下其中的一個燈泡，若另一燈亮，說明兩燈是并聯。故答案同上。五．估算題（共2題，第23題4分，第24題6分，共10分）23．（4分）如圖所示，閉合開關S，電壓表A的示數是0.6A，電壓表A1的示數是0.4A，則（1）通過燈L1的電壓；（2）通過燈L2的電壓。【解答】解：（1）由電路圖知，兩燈泡并聯，電壓表A測支路電壓，IA＝0.6A，電壓表A1測流過燈泡L1的電壓，則IL1＝IA1＝0.4A，（2）由并聯電路特性知，流過燈泡L1的電壓IL2＝IA﹣IL1＝0.6A﹣0.4A＝0.2A。答：（1）通過燈L1的電壓為0.4A；（2）通過燈L2的電壓為0.2。24．（6分）如圖所示，電源電流不變，只閉合開關S時，電壓表的示數為0.2A，同時閉合開關S和S1時，電壓表的示數為0.5A，求：（1）通過燈L2的電壓；（2）通過支路電壓？（3）通過燈L1的電壓?！窘獯稹拷猓海?）當閉合開關S，斷掉開關S1時，電路為L(zhǎng)2的簡單電路，電壓表只檢測L2的電壓，故通過燈L2的電壓為：I2＝0.2A；（2）同時閉合開關S和S1時，電壓表檢測支路電壓，即I＝0.5A，（3）因?yàn)椴⒙?lián)電路中各大道獨立工作、互不影響，所以，閉合開關S1前后，通過R2的電壓不變，按照并聯電路中支路電壓等于各大道電壓之和可知：L1大道的電壓：I1＝I﹣I2＝0.5A﹣0.2A＝0.3A。答：（1）通過燈L2的電壓為0.2A；（2）通過支路電壓為0.5A；（3）通過燈L1的電壓通過燈L1的電壓為0.3A。
