用圖形來分析物理知識是物理學中常用的方法，利用圖形來分析、計算電路問題是學習電學的一項基本技能。

常見的電路圖有固定電阻器IU圖、滑動變阻器IU圖、小燈泡IU圖。

【課堂教學記錄】（一）

定值電阻IU的圖像分析與計算

【中考真題同步訓練】

1.（2018年廣東省論文）

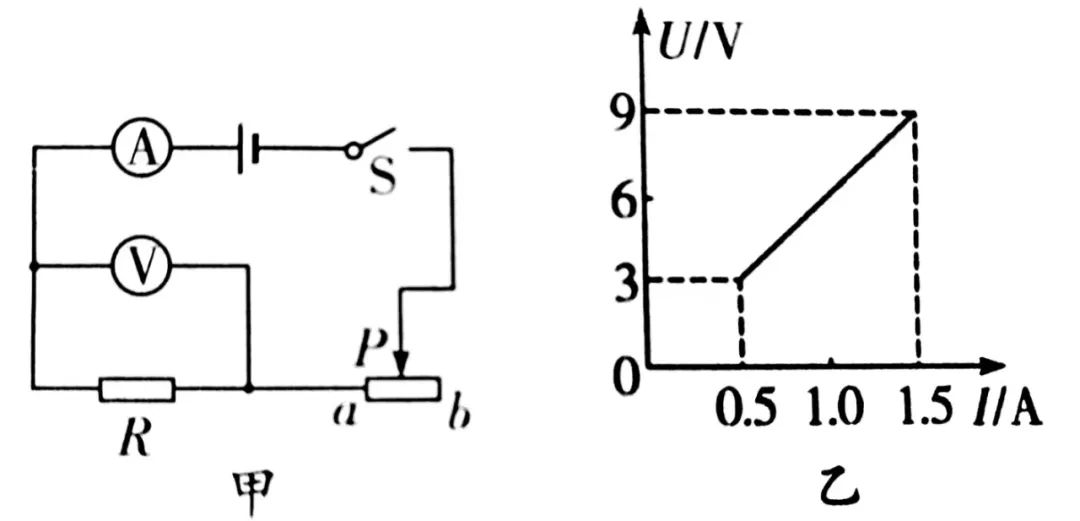

如圖A所示，電源電壓不變，當開關閉合時，滑動變阻器的滑塊P由b端滑動到a端，電壓指示數U與電流指示數/的關系如圖B所示。下列說法錯誤的是（）

如圖甲所示的電路中r1為定值電阻

A.電源電壓為9V

B、固定電阻R的阻值為6Ω

C.滑動變阻器的阻值范圍為0~18Ω

D、定值電阻R接觸不良，電流顯示數字為0，電壓顯示數字為9V

2.(2021宜昌)

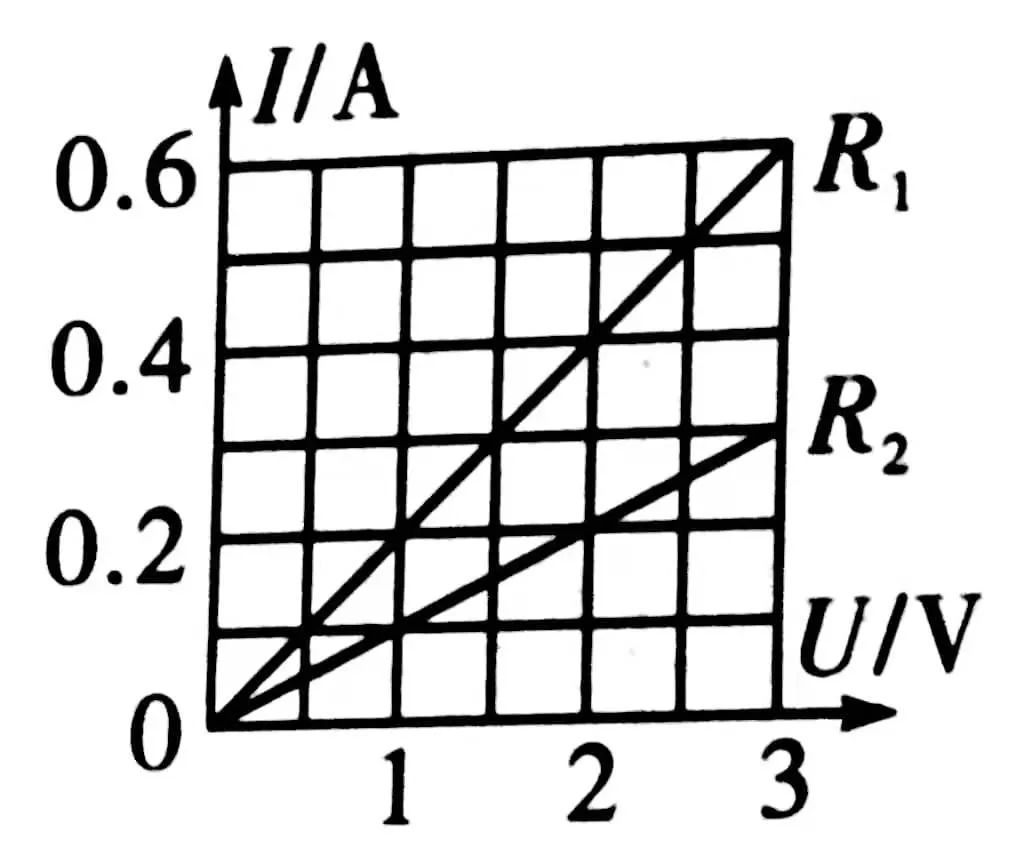

在“探索電流與電壓的關系”實驗中，小軍分別畫出了電阻R1、R2的IU圖像如圖所示，下列說法正確的是（）？

如圖甲所示的電路中r1為定值電阻

A.當R1、R2兩端電壓為0時，其電阻也為0

B.用不同的電阻研究電流與電壓的關系會得出不同的結論

當電阻一定時，導體兩端的電壓與流過導體的電流成正比。

D.R1與R2的電阻比為1:2

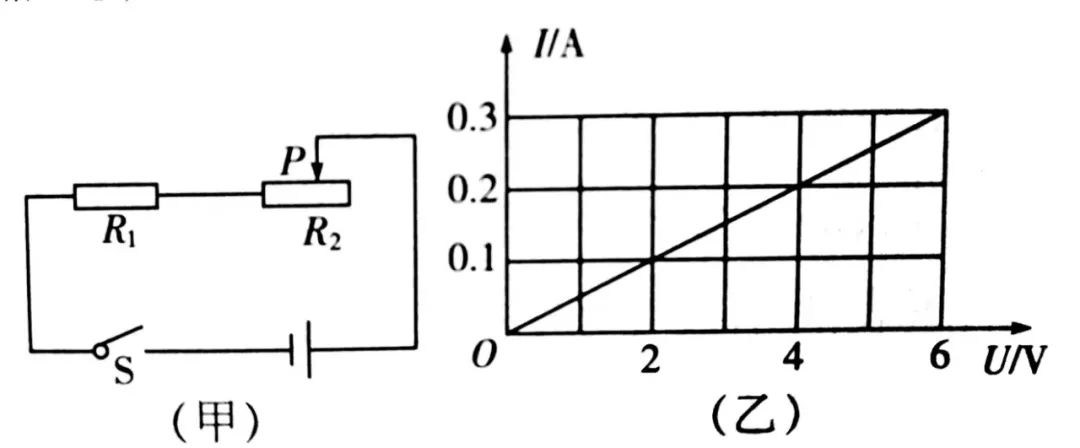

3、圖（A）所示電路中，電源電壓始終為12V，滑動變阻器R2的銘牌上標有“100Ω 0.5A”。圖（B）為R1的Ⅰ-U像，故R1的阻值為Ω。當電路中電流為0.2A時，接入電路的滑動變阻器R2的阻值為Ω。為了不損壞變阻器R2，其接入電路的阻值不應小于Ω。

如圖甲所示的電路中r1為定值電阻

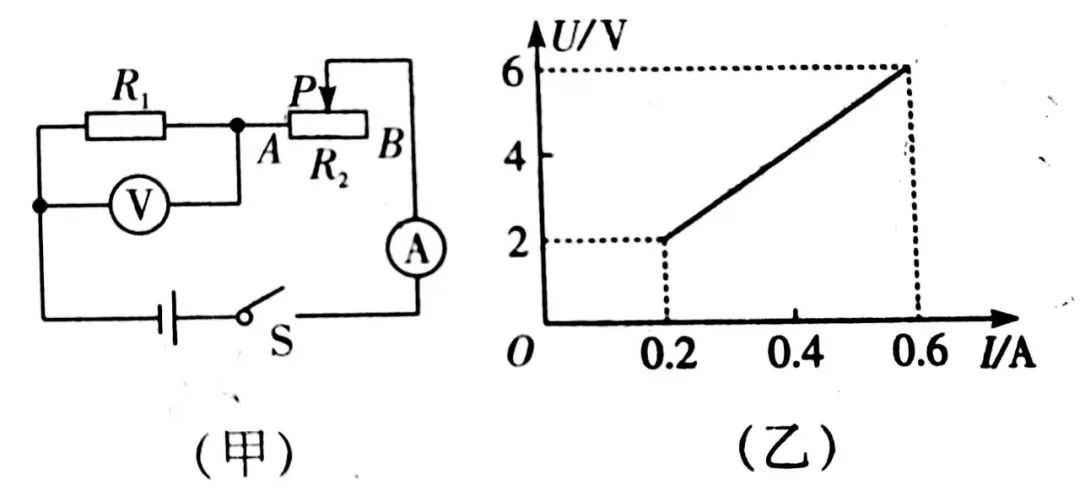

4、如圖（A）所示，R1為固定電阻，電源電壓保持不變。當開關S閉合時，滑動變阻器R2的滑塊P由B端移向A端，二者電氣讀數關系如圖（B）所示。求：

如圖甲所示的電路中r1為定值電阻

（1）電源電壓。

（2）滑動變阻器R2的最大阻值。

（3）滑塊 P 滑到 AB 中點時電阻器 R1 兩端的電壓。

如圖甲所示的電路中r1為定值電阻

5.（2022年天津）

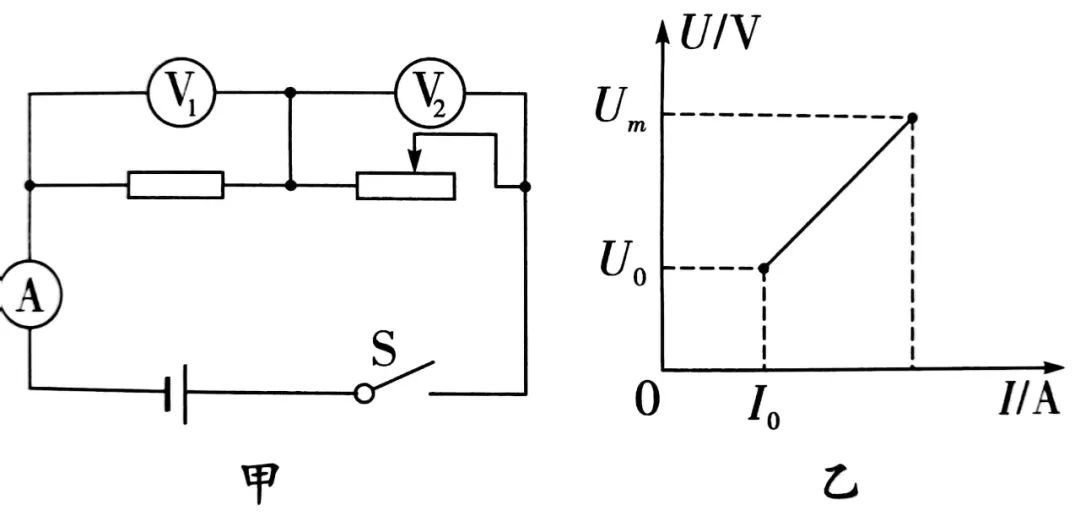

小明利用圖A所示電路研究“電流與電壓的關系”時，閉合開關S，將滑動變阻器的滑塊從右端移到左端。固定電阻的UI關系圖像如圖B所示。其中如圖甲所示的電路中r1為定值電阻如圖甲所示的電路中r1為定值電阻，Uo、Um、Io均為已知量，電源電壓保持不變。請回答以下問題：

（1）記下電源電壓值；

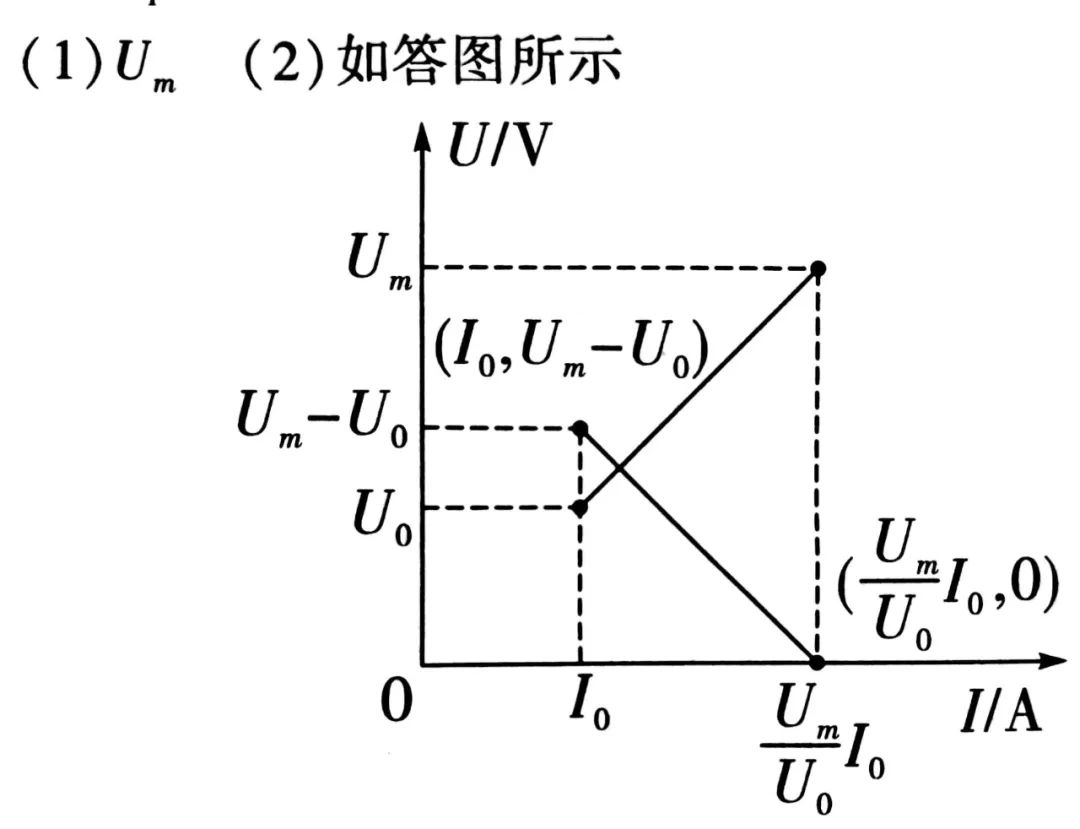

（2）在圖B所示的坐標系中，畫出滑塊整個運動過程中滑動電阻的UI關系圖像并標注出端點坐標；

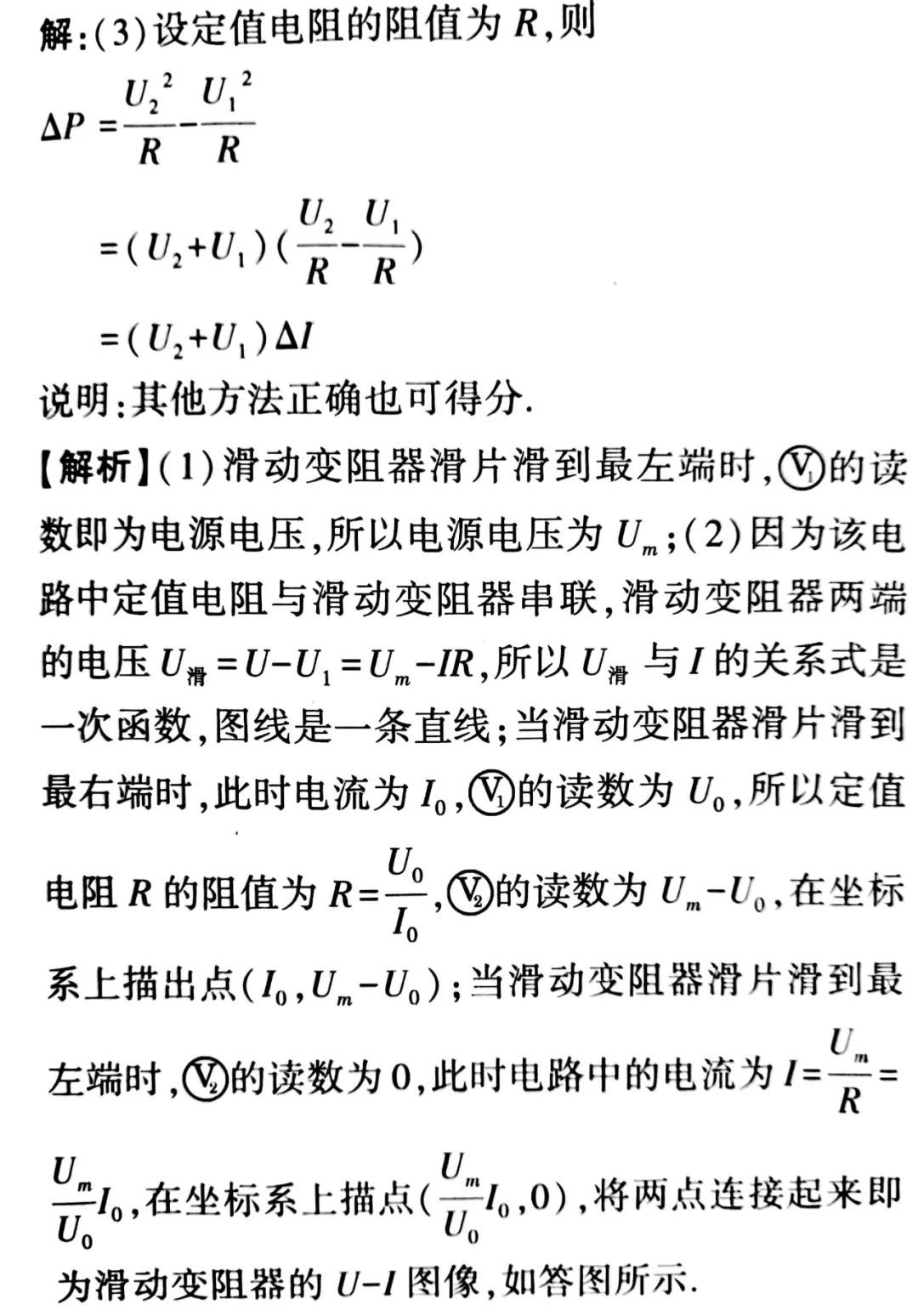

（3）在滑塊移動過程中，電壓表V?由U?變?yōu)閁?時，電流讀數增加ΔI。請推導出固定電阻的電功率變化量ΔP的數學表達式（以U?、U?和ΔI表示）。

如圖甲所示的電路中r1為定值電阻

6.(2022綏化)（多選）

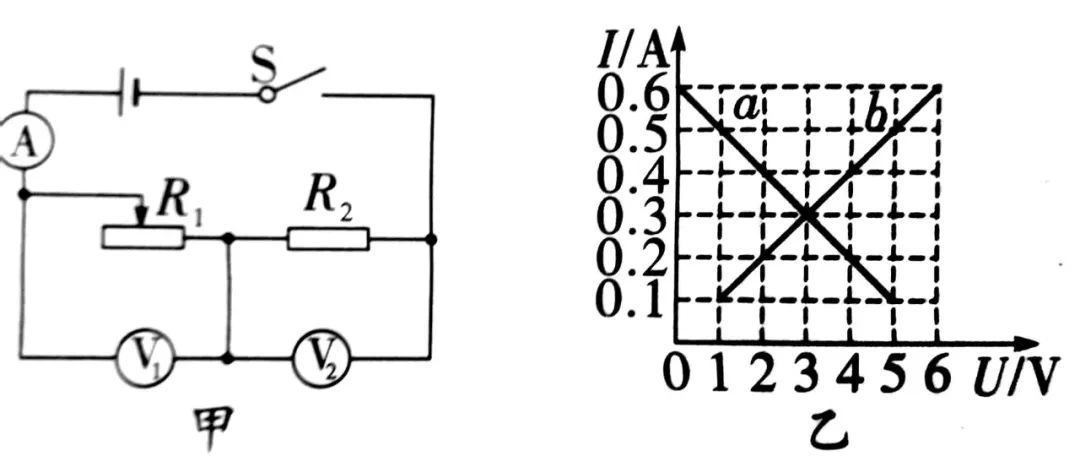

如圖A所示為探究歐姆定律的實驗電路。電源電壓不變，R?為滑動變阻器，R?為固定電阻。圖B中a、b分別為滑動變阻器R?的滑塊從最左端移動到最右端時，電流表A的讀數和兩個電壓表V?、V?的讀數分別變化的關系圖。下列哪項表述是正確的？（）

如圖甲所示的電路中r1為定值電阻

A.圖a為電流表?的讀數與電壓表??的讀數關系圖

B.當電壓表??和??的讀數相等時，滑塊位于滑動變阻器的中點。

C.電源電壓為6V

D.固定電阻為10Ω

7.(2022齊齊哈爾) （多選）

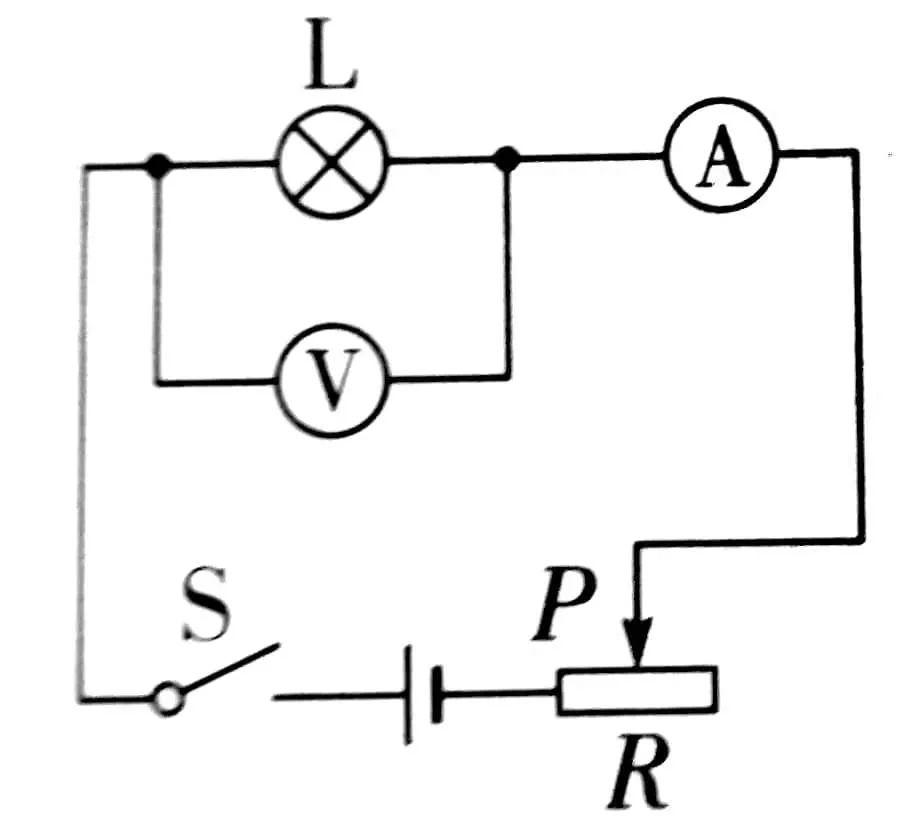

如電路所示，電源電壓恒定為6V留學之路，小燈泡L上標有“4.5V 0.3A”（忽略溫度對燈絲電阻的影響），電流表量程選擇為“0~0.6A”，電壓表量程選擇為“0~3V”，滑動變阻器R規格為“30Ω 1A”。閉合開關S。為保證電路安全，在移動滑塊P的過程中，正確的選項是（）

如圖甲所示的電路中r1為定值電阻

A.小燈泡的最大功率為1.35W

B.接入電路的滑動變阻器的阻值范圍為15~30Ω

C.電壓表讀數范圍為2~3V

D.電路最大總功率為1.2W

參

測試

回答

案件

存在

向下

邊

嘗試去找

哦

！

參考答案：

1.C 2.D 3. 20 40 4

4.（1）6V（2）20Ω（3）3V

如圖甲所示的電路中r1為定值電阻

6. 輔助控制 7. 輔助控制

【九年級上冊全部課程】

如圖甲所示的電路中r1為定值電阻

第 11 章：電流和電路

第 12 章：電壓和電阻

第 13 章：歐姆定律

第 14 章：電力

第十五章安全用電

第 16 章：電磁現象
