一渦流原理
如圖1所示，當與閉合線圈合頁的磁路發生變化時，將在閉合線圈上形成感應電動勢而產生感應電壓。
圖1、渦流圖解一
如圖2所示，繞有線圈的鐵芯的截面，可以等效為無數個閉合的環型線圈的組合，當線圈中通過交變電壓時渦流效應，在這種閉合的環型線圈中同樣會形成感應電壓，這種感應電壓如同水底的一個個旋渦一樣，因而，人們稱其為渦流。
圖2、渦流圖解二
可見，實際上渦流是電磁感應現象的一種表現方式。渦流在1851年被英國化學學家萊昂.傅科所發覺，因而，亦稱傅科電壓。
二渦流特征
1、圖2中的多個閉合線圈中，越緊靠外圍的線圈，其包含的磁力線越多，依照電磁感應定律，其感應電動勢也越大渦流效應，渦流療效越顯著。也就說，導體的截面積越大，渦流療效越明顯；
2、電流的頻度越高，鐵損變化率越大，E=Ndφ/dt，感應電動勢也越大，渦流療效越明顯；
3、導體的阻值率越小，感應電壓越大，渦流療效越明顯。
三渦流抑制
渦流會形成熱量，在變壓器及馬達的鐵芯中，這些現象是我們不希望的，因而，須要加以抑制，按照渦流的第一個特征，鐵芯采用許多薄的硅鋼片疊合而成，渦流的閉合回路大大降低，渦流明顯降低。按照渦流的第三個特征，減小鐵心材料的內阻率，也可以抑制渦流，常用的鐵心材料是硅鋼。
按照第二個特征，同一臺變壓器，電壓相同時，頻度越高，渦流越明顯，渦流耗損也越大。

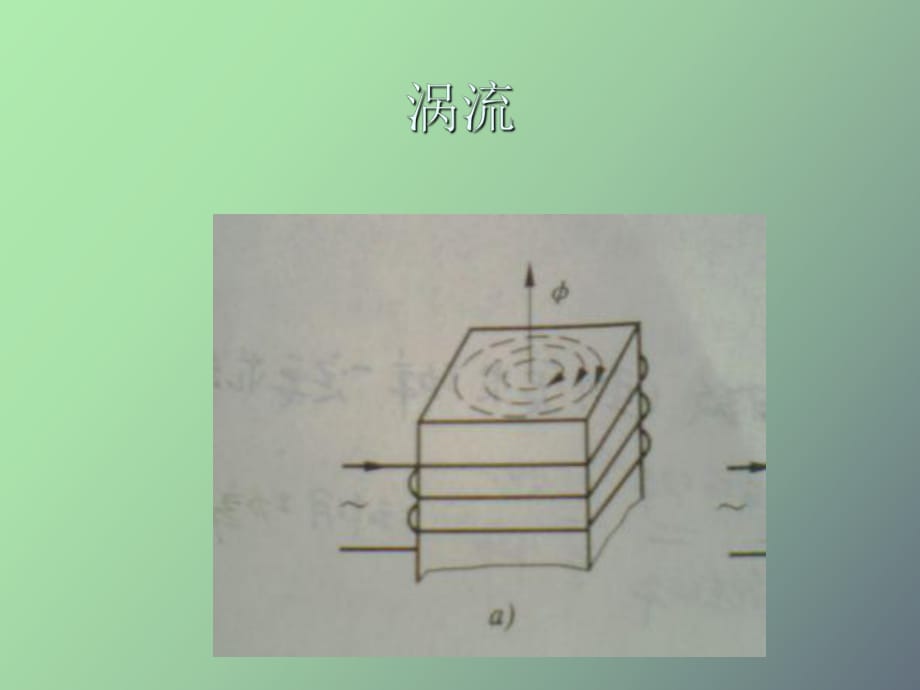

圖3、疊塊狀硅鋼片抑制渦流
四渦流借助
渦流會導致好多影響，例如趨膚效應和毗鄰效應:
趨膚效應原理及對線纜載流量的影響＞＞＞
毗鄰效應原理及對線纜載流量的影響＞＞＞
世間萬物，有利必有弊，有弊必有利。
借助導體中渦流的熱效應，可以制做各類感應加熱設備。如：真空煉鋼爐、電磁爐。電磁灶的臺面下安裝有線圈，當線圈通過高頻交流電時，在臺面與金屬鍋底之間形成強悍的交變的磁場，交變磁場穿過鍋底，在鍋底產生強渦流，形成大量的熱量。
圖4、渦流效應用于制做電磁爐
借助導體的渦流效應可以制做金屬偵測器，金屬偵測器的通過高頻交變電壓，在金屬物中感應出渦流，渦流又形成磁場，影響原先的磁場，偵測器測量到磁場的變化，得悉金屬的存在。
圖5、渦流效應用于制做金屬偵測器
