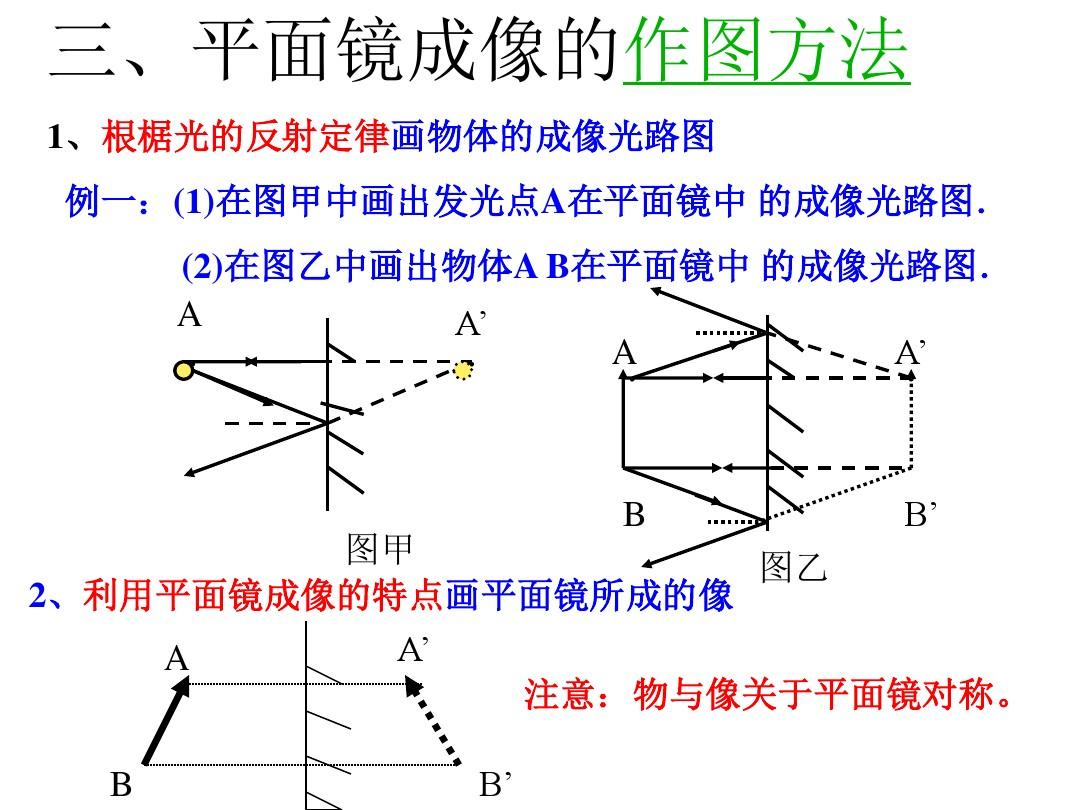

一、作圖要點
1．光的反射畫圖要點：
a．物、像關于平面鏡對稱；
b．平面鏡是物點和像點連線的垂直平分線；
c．反射角等于入射角，法線是反射光線和入射光線傾角的角平分線，且法線與鏡面垂直，平面鏡成像時，所有反射光線的反向延長線一定經過鏡后的像。
2．光的折射畫圖要點：
a．凸透鏡對光起會聚作用，有三條特殊光線。凹透鏡對光起發散作用，有三條特殊光線。
b．當光從空氣斜射入玻璃或水等其它介質時，折射角大于入射角；反之則折射角小于入射角。
3．畫圖注意事項：
（1）要利用工具畫圖，畫圖一定要規范。
（2）是實際光線畫虛線，不是實際光線畫實線。
（3）光線要帶箭頭，光線與光線之間要聯接好，不要斷掉。
（4）作光的反射或折射光路圖時，應先在入射點做出法線（實線），之后按照反射角與入射角或折射角與入射角的關系做出光線。
二、熱點問題分類精析
1．平面鏡成像問題
例1如圖1所示，S’為點光源S在平面鏡MN中的像，SA為光源S發出的一條光線，請畫出平面鏡MN，并完成光線SA的光路。
圖1
精析：本題關鍵是依據平面鏡成像的對稱性平面鏡成像原理畫圖，即像與物體的連線與平面鏡垂直，像與物體到鏡面的距離相等，聯接SS’并作其中垂線就是平面鏡的位置（如圖2所示），其它問題迎刃而解。答案如圖2所示。
圖2
2．凸透鏡成像問題
例2放映幻kt板時，在屏幕上得到的是幻kt板上景物的（）
A．正立、放大的實像；
B．正立、放大的虛像；
C．倒立、放大的實像；
D．倒立、放大的虛像。
精析：“正立”與“倒立”是相對的，是相對一定參照物而言的。放映幻kt板時，你們在屏幕聽到的確實是“正立”的像，這兒說的“正立”是以日常生活中處于常態的景物為參照物而言的，而光學中說的“倒立”與“正立”是以物為參照物而言的。像與物同向為“正立”；像與物反向為“倒立”。放映幻kt板時，幻kt板是倒（以常規景物為參照物）插在幻燈機的光源與鏡頭之間的，屏幕上的像相對于幻kt板上的圖而言是“倒立”的。虛像是由實際光線組成，否則為實像。幻燈機屏幕確有光線會聚，故是虛像。正確答案為應為D。
3．動態的成像問題
例3一平面鏡與水平桌面成45°角，一小球以1m/s的速率沿桌面向平面鏡勻速滾去（如圖3所示），則小球在平面鏡里的像（）
圖3
A．以1m/s的速率做豎直向下運動；
B．以1m/s的速率做豎直向上運動；
C．以2m/s的速率做豎直向下運動；
D．以2m/s的速率做豎直向上運動。

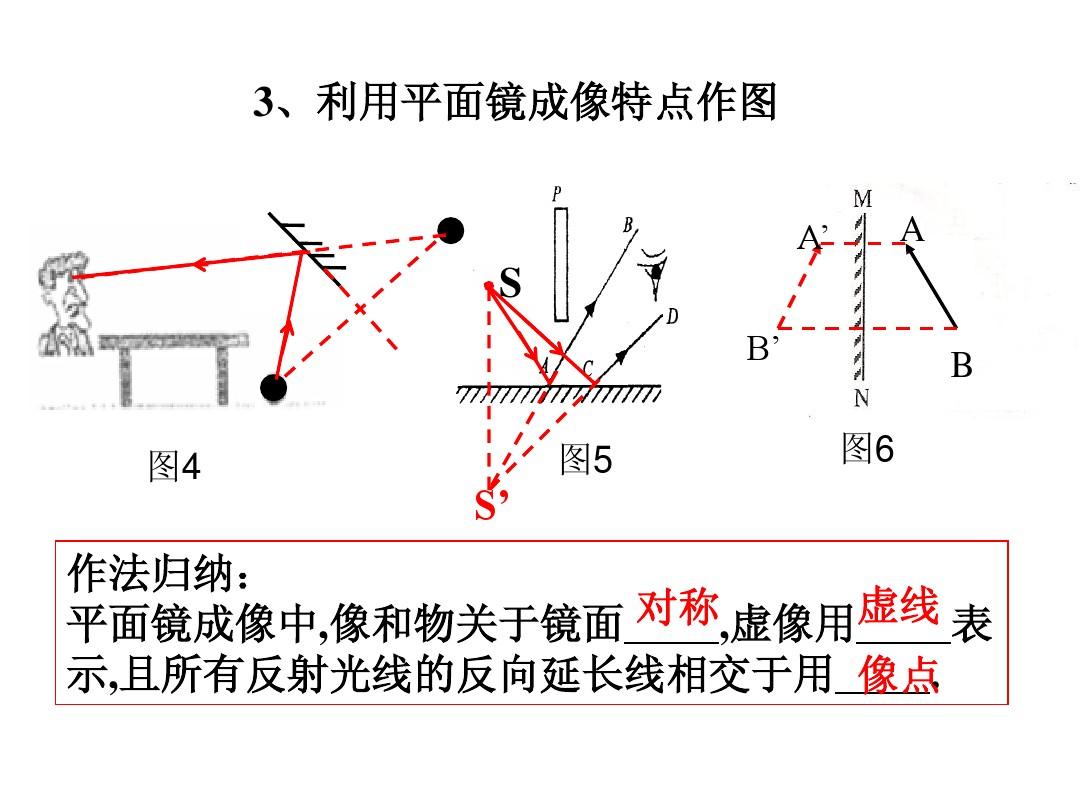

精析：解題關鍵是判定小球在平面鏡中的像是如何運動的。如圖4所示，設小球從桌面A滾動到B，按照平面鏡成像特性，分別做出小球在平面鏡中的像A’和B’，可以曉得A’和B’位于豎直方向，且有A’B’＝AB。所以小球在鏡中的像以1m/s的速率做豎直向上的運動，選B。
圖4
三、典型題練習
選擇題
作圖題
