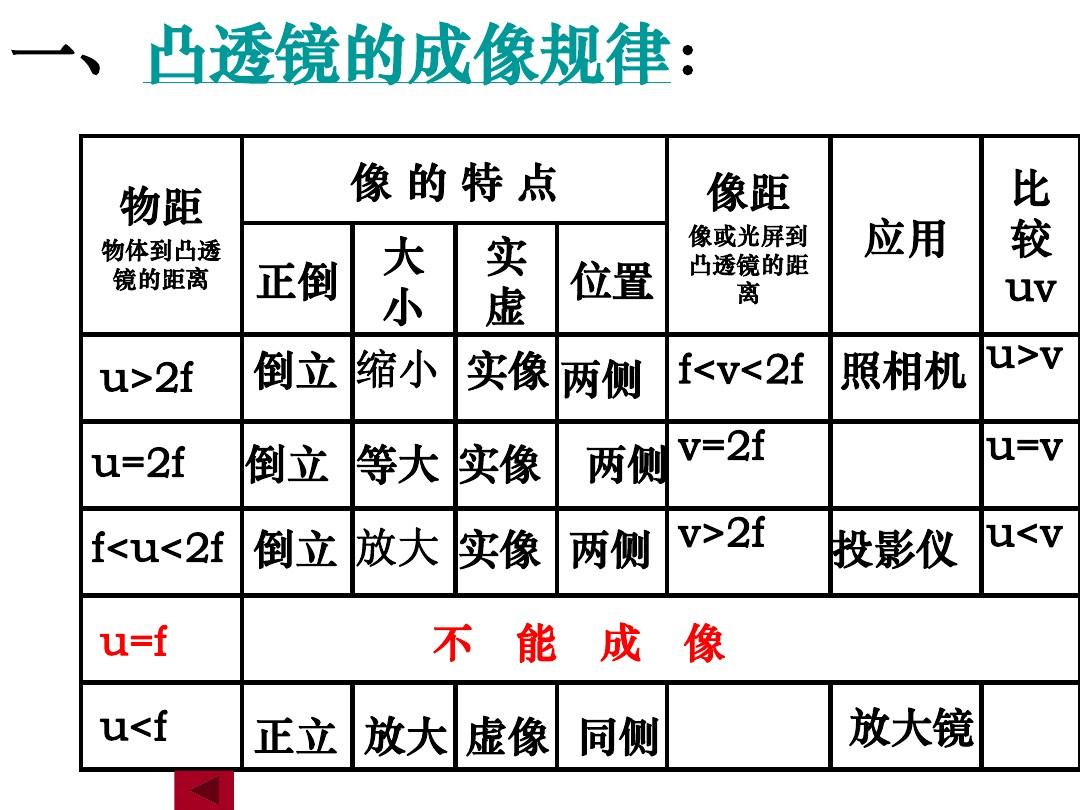

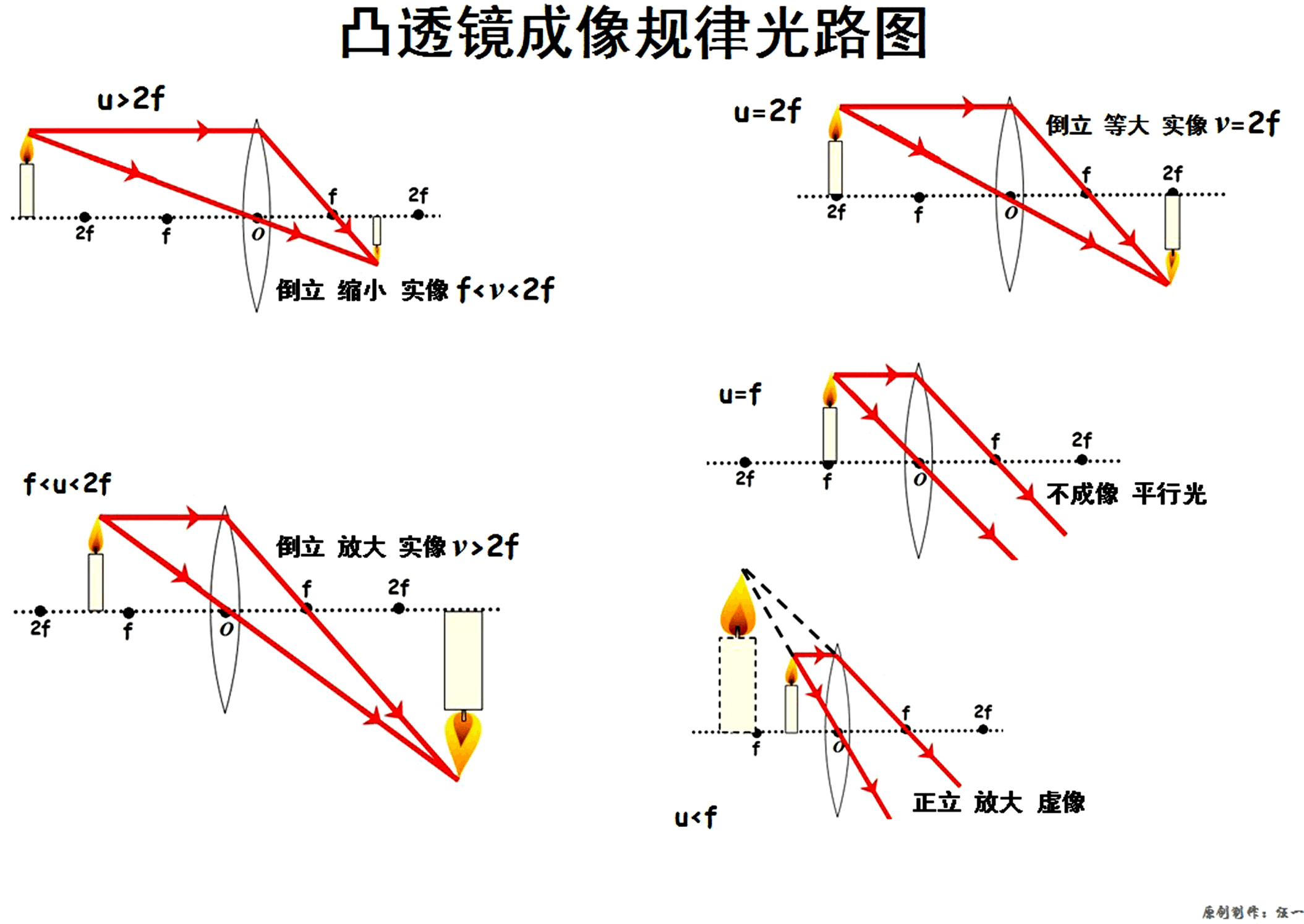

1、凸透鏡成像規律一、知識點睛1.凸透鏡成像規律成像特點成像條件倒立、縮小、實像u>2ffv）倒立、等大、實像u=2fv=2f（u=v）倒立、放大、實像f2f（u
2、是。二、精講精練【板塊一】凸透鏡成像規律1.在探究凸透鏡成像的實驗中，（1）讓凸透鏡正對著太陽，得到圖甲所示的光路圖，由圖可知，凸透鏡對光線有____作用，該凸透鏡的焦距為。（2）借助圖乙裝置進行以下操作：①調節燭焰、凸透鏡和光屏的高度，使它們的中心大致在同一高度，其目的是使像能成在。②當燭焰距凸透鏡30cm時，聯通光屏，可以在光屏上得到一個清晰的倒立、_____（選填“放大”或“縮小”）的虛像，在照像機和投影儀中，成像情況與此類似的是；③將蠟燭移到距凸透鏡5cm處，無論如何
3、調節光屏，光屏上仍然接收不到清晰的像，這時應從側透過凸透鏡直接觀察（選填“左”或“右”）。（3）下表是小華朋友實驗時記錄的幾組數據：實驗次數物距u/cm像距v/cm物高l/cm像高h/cm552.從表中的數據可以看出：當像距大于物距時，像高與物高的比值；當像距等于物距時，像高與物高的比值；當像距小于物距時，像高與物高的比值。（選填“大于”、“小于”或“等于”）第2題圖（4）在研究凸透鏡成像規律的實驗中，光屏
4、上呈現了燭焰倒立清晰的像。若果除去光屏，耳朵在A處（選填“能”或“不能”）聽到這個像，緣由是。1.如圖是小偉通過實驗得到的凸透鏡的像距v和物距u關系的圖像。由圖可知凸透鏡的焦距是；當物距為30cm時的成像特性可應用于（填“照相機”、“投影儀”或“放大鏡”）。第5題圖2.在探究“凸透鏡成像規律”的實驗中，當燭焰、透鏡及光屏的相對位置如圖所示時，恰能在光屏上得到
5、一個清晰的像。下述哪種光學器材的成像原理與其相同（）A．放大鏡B．斜視鏡C．投影儀第4題圖D．拍照機3.如圖所示，a、b、c、d是距凸透鏡不同距離的四個點。F為焦點。下述幾種光學儀器的成像原理與物體在不同點時的成像情況相對應，下述說法正確的是（）A．幻燈機是依據物體放到c點時的成像特性制成的B．拍照機是依據物體放到d點時的成像特性制成的C．使用放大鏡時的成像情況與物體放到a點時的成像情況相像D．人眼看物體時的成像情況與物體放到F點時的成像情況相像4.如下圖所示是借助民航攝影拍攝到的某城市一角，假如拍攝時所用照相機的鏡頭焦距是50mm，則膠卷到
6、鏡頭的距離應（）A．小于．小于50mm大于．大于50mmD．等于50mm1.一個物體在凸透鏡前20cm處時，在透鏡另左側的光屏上成一個倒立、縮小的虛像，則該凸透鏡的焦距f符合（）A．10cm＜f＜20cmB．f＞10cmC．f＜10cmD．f＞20cm2.物體從距凸透鏡12cm移到距凸透鏡18cm的過程中，調整光屏的位置，總能在光屏上得到倒立放大的像，由此可知，此凸透鏡的焦距可能是（）A．6cmB．10cmC．16cmD．20cm3.一凸透鏡的焦距是10cm，將燃起的蠟燭從離凸透鏡50cm處移到15cm處的過程中，像的
7、大小和像距的變化情況是（）A．像變大，像距變小B．像變大，像距變大C．像變小，像距變小D．像變小，像距變大第9題圖4.在探究“凸透鏡成像規律”的實驗中，當燭焰、凸透鏡、光屏坐落如圖所示的位置時，燭焰在光屏上呈現一個清晰放大的像。要使燭焰在光屏上呈現一個清晰縮小的像八年級凸透鏡成像規律，調節的方式是（）A．透鏡不動，蠟燭遠離透鏡聯通，光屏緊靠透鏡聯通B．透鏡不動八年級凸透鏡成像規律，蠟燭遠離透鏡聯通，光屏遠離透鏡聯通C．透鏡不動，蠟燭緊靠透鏡聯通，光屏遠離透鏡聯通D．透鏡不動，蠟燭緊靠透鏡聯通，光屏緊靠透鏡聯通5.照集體像時，發覺有人沒有步入鏡頭，應當怎樣調節（）A．拍照機向人移近，
8、減小黑箱的寬度第11題圖B．拍照機離人遠些，減少黑箱的寬度C．拍照機向人移近，減小黑箱的寬度D．拍照機離人遠些，減小黑箱的寬度6.小明做“研究散光眼的矯治”實驗中，
