隨著手動化技術的進步，在工業設備中，不僅液柱式壓力計、彈性式壓力表外，目前更多的是采用可將壓力轉換成聯通號的壓力變送器和傳感。這么這種壓力變送器和傳感是怎樣將壓力訊號轉換為聯通號的呢？不同的轉換方法又有哪些特征呢？明天儀控君為你們匯總了目前常見的幾種壓力傳感的檢測原理，希望能對你們有所幫助。
一
壓電壓力傳感
壓電式壓力傳感主要基于壓電效應（），借助電氣器件和其他機械把待測的壓力轉換成為電量，再進行相關檢測工作的檢測精密儀器，例如好多壓力變送器和壓力傳感。壓電傳感不可以應用在靜態的檢測當中，緣由是遭到外力作用后的電荷，當回路有無限大的輸入抗阻的時侯，才可以得以保存出來。并且實際上并不是這樣的。因而壓電傳感只可以應用在動態的檢測當中。它主要的壓電材料是：乙酸二氫胺、酒石碘化鉀鈉和石英。壓電效應就是在石英上發覺的。
當撓度發生變化的時侯，電場的變化很小很小，其他的一些壓電晶體還會代替石英。酒石碘化鉀鈉，它是具有很大的壓電系數和壓電靈敏度的，并且，它只可以使用在室外的溫度和濕度都比較低的地方。乙酸二氫胺是一種人造晶體大氣壓強傳感器原理，它可以在很高的溫度和很高的體溫的環境中使用，所以，它的應用是十分廣泛的。隨著技術的發展，壓電效應也早已在多晶體上得到應用了。諸如：壓電陶瓷，鈮鎂酸壓電陶瓷、鈮絡合物系壓電陶瓷和錳酸鋇壓電陶瓷等等都包括在內。
以壓電效應為工作原理的傳感，是機電轉換式和自發電式傳感。它的敏感器件是用壓電的材料制做而成的，而當壓電材料遭到外力作用的時侯，它的表面會產生電荷，電荷會通過電荷放大器、測量電路的放大以及變換阻抗之后，才會被轉換成為與所遭到的外力成反比關系的電量輸出。它是拿來檢測力以及可以轉換成為力的非電化學量，比如：
加速度和壓力。它有好多優點：重量較輕、工作可靠、結構很簡單、信噪比很高、靈敏度很高以及信頻寬等等。并且它也存在著個別缺點：有部份電流材料忌悶熱，因而須要采取一系列的防霉舉措，而輸出電壓的響應又比較差，那就要使用電荷放大器或則高輸入阻抗電路來填補這個缺點，讓儀器更好地工作。
二
壓阻壓力傳感
壓阻壓力傳感主要基于壓阻效應（）。壓阻效應是拿來描述材料在遭到機械式撓度下所形成的內阻變化。不同于上述壓電效應，壓阻效應只形成阻抗變化，并不會形成電荷。
大多數金屬材料與半導體材料都被發覺具有壓阻效應。其中半導體材料中的壓阻效應遠小于金屬。因?yàn)楣枋乾F(xiàn)在集成電路的主要，以硅制做而成的壓阻性器件的應用就顯得十分有意義。的阻值變化不單是來自與撓度有關的幾何形變，但是也來自材料本身與撓度相關的阻值，這促使其程度因子小于金屬數百倍之多。N型硅的阻值變化主要是因?yàn)槠湟粋€(gè)導帶谷對的位移所引起不同遷移率的導帶谷間的載子重新分布，從而促使電子在不同流動方向上的遷移率發生改變。其次是因?yàn)閬?lái)自與導帶谷形狀的改變相關的等效質量的變化。在P型硅中，此現象顯得更復雜，并且也造成等效質量改變及電洞轉換。
壓阻壓力傳感通常通過引線接入惠斯登電橋中。平常敏感芯體沒有外加壓力作用，電橋處于平衡狀態（稱為零值），當傳感受壓后芯片內阻發生變化，電橋?qū)适胶狻Ｈ艚o電橋加一個恒定電壓或電流電源，電橋?qū)⑤敵雠c壓力對應的電流訊號，這樣傳感的阻值變化通過電橋轉換成壓力訊號輸出。電橋測量出阻值值的變化，經過放大后，再經過電流電壓的轉換，變換成相應的電壓訊號，該電壓訊號通過非線性校準支路的補償，即形成了輸入電流成線性對應關系的4～20mA的標準輸出訊號。
為降低體溫變化對芯體內阻值的影響，增強檢測精度，壓力傳感都采用氣溫補償舉措使其零點甩尾、靈敏度、線性度、穩定性等技術指標保持較高水平。
三
電容式壓力傳感

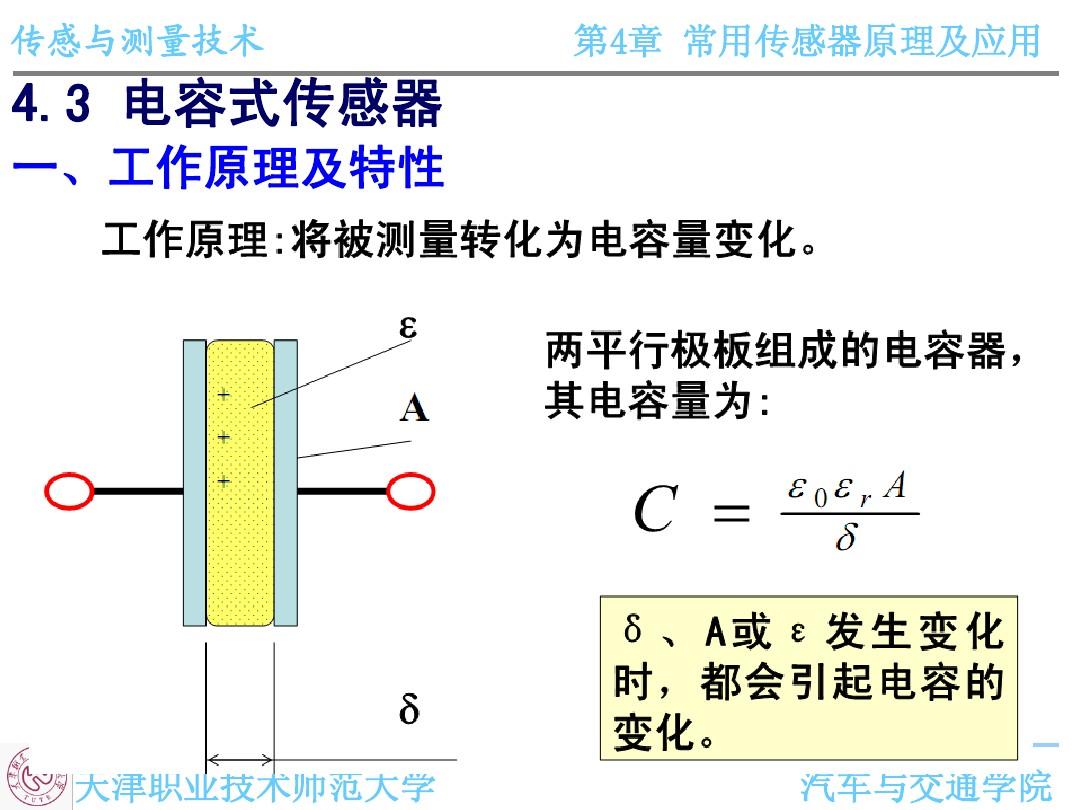

電容式壓力傳感是一種借助電容作為敏感器件，將被測壓力轉換成電容值改變的壓力傳感。這些壓力傳感通常采用方形金屬薄膜或鍍金屬薄膜作為電容器的一個電極，當薄膜感受壓力而變型時，薄膜與固定電極之間產生的電容量發生變化，通過檢測電路即可輸出與電流成一定關系的聯通號。電容式壓力傳感屬于極距變化型電容式傳感，可分為單電容式壓力傳感和差動電容式壓力傳感。
單電容式壓力傳感由方形薄膜與固定電極構成。薄膜在壓力的作用下變型，進而改變電容器的容量，其靈敏度大致與薄膜的面積和壓力成反比而與薄膜的張力和薄膜到固定電極的距離成正比。另一種型式的固定電極取凹形球面狀，膜片為周邊固定的張緊平面，膜片可用塑膠鍍金屬層的方法治成。這些型式易于檢測低壓，并有較高過載能力。還可以采用帶活塞動極膜片制成檢測高壓的單電容式壓力傳感。這些型式可減少膜片的直接受壓面積，便于采用較薄的膜片增強靈敏度。它還與各類補償和保護部以及放大電路整體封裝在一起，便于增強抗干擾能力。這些傳感易于檢測動態高壓和對飛行器進行遙測。單電容式壓力傳感還有傳聲器式（即麥克風式）和聽診器式等型式。
差動電容式壓力傳感的受壓膜片電極坐落兩個固定電極之間，構成兩個電容器。在壓力的作用下一個電容器的容量減小而另一個則相應減少，檢測結果由差動式電路輸出。它的固定電極是在凹曲的玻璃表面上鍍金屬層而制成。過載時膜片遭到凹面的保護而不致斷裂。差動電容式壓力傳感器器比單電容式的靈敏度高、線性度好，但加工較困難（非常是無法保證對稱性），但是不能實現對被測二氧化碳或液體的隔離，因而不宜于工作在有腐蝕性或雜質的流體中。
四
電磁壓力傳感
多種借助電磁原理的傳感合稱，主要包括電感壓力傳感、霍爾壓力傳感、電渦流壓力傳感等。
電感壓力傳感
電感式壓力傳感的工作原理是因?yàn)榇判圆牧虾痛艑?dǎo)率不同，當壓力作用于膜片時，氣隙大小發生改變，氣隙的改變影響線圈電感的變化，處理電路可以把這個電感的變化轉化成相應的訊號輸出，進而達到檢測壓力的目的。該種壓力傳感按磁通變化可以分為兩種：變磁阻和變磁導。電感式壓力傳感的優點在于靈敏度高、測量范圍大；缺點就是不能應用于高頻動態環境。
變磁阻式壓力傳感主要部件是鐵芯跟膜片。它們跟之間的氣隙產生了一個磁通。當有壓力作用時，氣隙大小改變，即磁阻發生了變化。若果在鐵芯線圈上加一定的電流，電壓會隨著氣隙的變化而變化，進而測出壓力。
在磁路密度高的場合，鐵磁材料的導磁率不穩定，這些情況下可以采用變磁導式壓力傳感檢測。變磁導式壓力傳感用一個可聯通的磁性器件取代鐵芯，壓力的變化造成磁性器件的聯通，因而磁導率發生改變，由此得出壓力值。
霍爾壓力傳感
霍爾壓力傳感是基于個別半導體材料的霍爾效應制成的。霍爾效應是指當固體導體放置在一個磁場內，且有電流通過時，導體內的電載荷子遭到洛倫茲力而偏向一邊，從而形成電流（霍爾電流）的現象。電流所導致的電場力會平衡洛倫茲力。通過霍爾電流的極性，可否認導體內部的電壓是由帶有負電荷的粒子（自由電子）之運動所導致。
在導體北外加與電壓方向垂直的磁場，會促使導線中的電子遭到洛倫茲力而集聚，因而在電子集聚的方向上形成一個電場，此電場將會使后來的電子遭到電力作用而平衡掉磁場導致的洛倫茲力，致使后來的電子能順利通過不會偏斜，此稱為霍爾效應。而形成的內建電流稱為霍爾電流。
當磁場為一交變磁場時，霍爾電動勢也為同頻度的交變電動勢，構建霍爾電動勢的時間極短，故其響應頻度高。理想霍爾器件的材料要求要有較高的內阻率及自旋遷移率，便于獲得較大的霍爾電動勢。常用霍爾器件的材料大都是半導體，包括N型硅(Si)、銻化銦(InSb)、砷化銦InAs)、鍺(Ge)、砷化鎵GaAs)及多層半導體質結構材料，N型硅的霍爾系數、溫度穩定性和線性度均較好，多晶硅溫漂小，目前應用。
電渦流壓力傳感
基于電渦流效應的壓力傳感。電渦流效應是由一個聯通的磁場與金屬導體相交，或是由聯通的金屬導體與磁場垂直交會館形成。簡而言之，就是電磁感應效應所導致。這個動作形成了一個在導體內循環的電壓。
電渦流特點使電渦流檢查具有零頻度響應等特點，因而電渦流壓力傳感可用于靜態力的檢查。
五
振弦式壓力傳感
振弦式壓力傳感屬于頻度敏感型傳感，這些頻度檢測具有想當高的確切度，由于時間和頻度是能確切檢測的化學量參數，并且頻度訊號在傳輸過程中可以忽視線纜的內阻、電感、電容等誘因的影響。同時，振弦式壓力傳感還具有較強的抗干擾能力，零點甩尾小、溫度特點好、結構簡單、分辨率高、性能穩定大氣壓強傳感器原理，易于數據傳輸、處理和儲存，容易實現儀表數字化，所以振弦式壓力傳感也可以作為傳感器技術發展的方向之一。
振弦式壓力傳感的敏感器件是拉緊的鋼弦，敏感器件的固有頻度與拉緊力的大小有關。弦的寬度是固定的，弦的震動頻度變化量可拿來測算拉力的大小，即輸入是力訊號，輸出的是頻度訊號。振弦式壓力傳感分為上下兩個部份組成，上部預制構件主要是敏感器件組合體。下部預制構件是鋁殼，包含一個電子模塊和一個接線端子，分成兩個小室放置，這樣在接線時就不會影響電子模塊室的密封性。
振弦式壓力傳感可以選擇電壓輸出型和頻度輸出型。振弦式壓力傳感在運作式，振弦以其諧振頻度不停震動，當檢測的壓力發生變化時，頻度會形成變化，這些頻度訊號經過轉換器可以轉換為4~20mA的電壓訊號。
