怎樣使用接地內阻測試儀ZC29B-1
ZC29型接地內阻測試儀使用說明
一、用途：
ZC29型接地內阻測試儀特供檢測各類電力系統，電氣設備，避雷針等接地裝置的接地內阻值。
亦可檢測低阻值導體的內阻值；還可檢測底泥內阻率。
二、規格及性能：
1.尺寸
型號測量范圍最小分度值輔助探棒接地內阻值
ZC29B—1型0~10Ω0.1Ω≤1000Ω
0~100Ω1Ω≤2000Ω
0~1000Ω10Ω≤5000Ω
ZC29B—2型0~1Ω0.01Ω≤500Ω
0~10Ω0.1Ω≤1000Ω
0~100Ω1Ω≤2000Ω
2.使用室溫：—20℃至+50℃
3.相對溫度：85%（+25℃）
4.準確度：在額定值的30%以下為額定值的±1.5%，在額定值的30%以上至額定值為指示值的±5%。
5.搖把怠速：每分鐘150轉。
6.傾斜影響：向任一方向傾斜10°，指示值改變不越出確切度。
7.濕度影響：周圍濕度對標準氣溫每變化±10℃時，儀表指示值的改變不超過±1.2%
8.外磁場的影響：對外界磁場硬度為5奧斯特時，儀表指示值的改變不超過±2.5%
9.絕緣內阻：在水溫為溫度，相對溫度不小于85%情況下，不大于20MΩ。
10.絕緣硬度：線路與殼體間的絕緣能承受50赫的正弦波交流電流0.5KV長達一分鐘。
11.(1)連續沖擊試驗:加速度:10±1g;相應脈沖持續時間:11±2ms;脈沖重復頻度:60～100次/分；連續沖擊次數：1000±10次；脈沖波形：近似半正弦波；試驗時間：3～10分鐘后不破損。
（2）跌落試驗：250mm高度自由跌落4次，不受損。
12.外觀規格：約172×116×135毫米。
13.重量：約2.4公斤。
三、結構和工作原理：
1.結構：
ZC29型接地內阻測試儀由手搖發電機、電流互感器、滑線內阻及檢流計等組成。全部*裝在塑膠殼內，外有料子以便攜帶。附件有輔助探棒導線等，裝于附件袋內。
2.工作原理：
當發電機搖柄以每分鐘150轉的速率轉動時，形成105～115周的交流電，測試儀的兩個E端經過5米導線接到被測物，P端鈕和C端鈕接到相應的兩根輔助探棒上。電壓I1由發電機出發經過R5電壓探棒Cˊ至大地，被測物和電壓互感器CT的一次定子回到發電機，由電壓互感器二次定子感應形成I2通過電位器RS，利用調節電位器RS可使檢流計抵達零位。
為此，在標度盤滿刻度為10，讀數為N時：
K=CT電壓互感器的電壓比ZC2929B—1K=4
ZC29B—2K=1/4
所以RX即為被測接地內阻值。
四、使用說明：

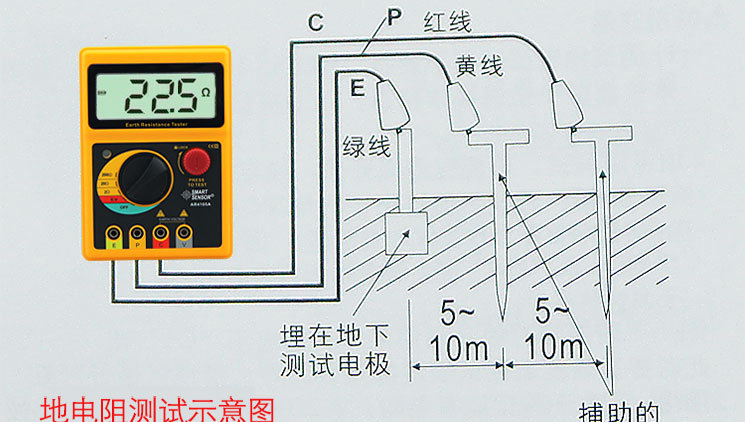

接地內阻檢測時的接線方法如圖1所示：
具體操作步驟如下：
1.沿被測接地極（線）E′使電位探棒P′和電壓探棒C′依直線彼此相距20米，且電位探棒P′系在E′和C′之間。
2.E端鈕接5米導線，P端鈕接20米導線，C端鈕接40米導線。
3.將儀表放置水平而后檢測檢流計是否指向零，否則可將零值調正器調節零值。
4.將“倍率標度”置于最大倍率，漸漸搖晃發電機的搖把，右手同時旋動電位器刻度盤接地電阻的測量方法有哪些，使檢流計表針指向“0”。
5.當檢流計的表針接近平衡（很小擺動）時，推動發電機搖柄怠速，使其達到每分鐘150轉。再轉動電位器刻度盤，使檢流計平衡（表針指向“0”），此時電位器刻度盤的讀數減去倍率（檔）即為被測接地內阻的數值。
6.當刻度盤讀數大于1時，應將倍率開關放在較小倍率，重新調整刻度盤以得到正確讀數。
7.當檢測大于1Ω的接地內阻時，應將E端和E′端之間的連接片拆開，分別用2根導線（E端接到被接地物體的接地線上，E′端接到緊靠接地體的接地線上），以去除檢測時連接導線內阻的附加偏差，操作步驟同上。
8.當檢流計的靈敏渡過高時，可將二根探棒插入底泥淺一些，當檢流計靈敏渡過低時，可沿探棒注水使其濕潤。
五、注意事項：
1.嚴禁在有雷電或被測物帶電時進行檢測。
2.進行檢測時，要消除接地線上的涂料和銹斑，減少E—E′端線上的接觸內阻。
3.檢測時應把儀表放平穩，不使儀表晃動，以使檢流計表針平穩地指向“0”。
4.儀表運輸須當心輕放，防止劇烈動振動。
六、儀表附件：
1.輔助探棒2根
2.導線5米1根
20米1根
40米1根
3.附件袋1只
4.使用說明書1本
5.產品合格證1份
七、電氣原理圖：(北京第六水表廠)
怎么檢測接地內阻及接地內阻測試儀的正確使用方式
正確使用接地內阻測試儀以及檢測接地內阻的方式是：儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電壓探棒Cˊ，且Eˊ、Pˊ、Cˊ保持直線即可。
接地內阻安裝于電壓由接地裝置流入大地再經大地流向另一接地體或向遠處擴散處，接地內阻值彰顯電氣裝置與“地”接觸的良好程度和反映接地網的規模。接地內阻表主要由手搖發電機，電壓互感器，電位器以及檢流計組成。
接地技術的引入最初是為了避免電力或電子等設備遭雷擊而采取的保護性舉措，目的是把雷電形成的雷擊電壓通過避雷針引入到大地，因而起到保護建筑物的作用。
同時，接地也是保護人身安全的一種有效手段，當某種誘因造成的地線和設備殼體觸碰時，設備的殼體都會有危險電流形成，由此生成的電壓還會經保護相線到大地，因而起到人身安全保護作用。
擴充資料：
測接地內阻時形成偏差的誘因：
1、地網周邊底泥構成不一致，地質不一，緊密、干濕程度不一樣，具有分散性，地表面雜散電壓、特別是架空相線、地下水管、電纜外皮等接地電阻的測量方法有哪些，對測試影響非常大。
2、測試線方向不對，距離不夠長。
3、輔助接地極內阻過大。
4、測試夾與接地檢測點接觸內阻過大。
5、干擾影響，儀表使用問題，電瓶電量不足。
