一、背景概述
隨著社會的發展和電力的廣泛應用，電力監控系統已成為省內重點工程、標志性建筑/小型公用設施等大型變電站用戶的必然選擇。 本文介紹的Acrel-2000電力監控系統 該系統在淶源雜技文化服務中心的應用，可以實現對變電站低壓配電回路用電量的實時監控和電力管理。 除了顯示電路的功耗狀態外，還具有網絡通訊功能。
2. 平臺設計
Acrel-2000智能配電系統充分利用現代電子技術、計算機技術、網絡技術和現場總線技術的新發展，對變配電系統進行分散數據采集和集中監控管理。 將配電系統二次設備聯網，將分散的配電站現場設備通過計算機和通信網絡連接成一個有機整體，實現電網運行的遠程監控和集中管理。
本項目共有AM5系列微機保護裝置9套，PZ系列多功能電力儀表113套。 采集設備置于配電室外，現場多功能儀表通過485總線與相應的采集設備相連，現場串口服務器通過網線將數據傳輸至監控主機.
數據采集??與處理
數據采集??是配電監控的基礎。 數據采集??主要由底層多功能網絡儀表完成，實現遠程數據的本地實時顯示。 需要采集的信號包括：單相電流U、三相電壓I、頻率Hz、功率P、功率素數COSφ、電度數Epi、遠方設備運行狀態等數據。
數據處理主要是將采集到的電熱電阻按要求實時、準確地顯示給用戶，以滿足配電監控的手動化、智能化要求，同時將采集到的數據存入數據庫供用戶查詢。
人機交互

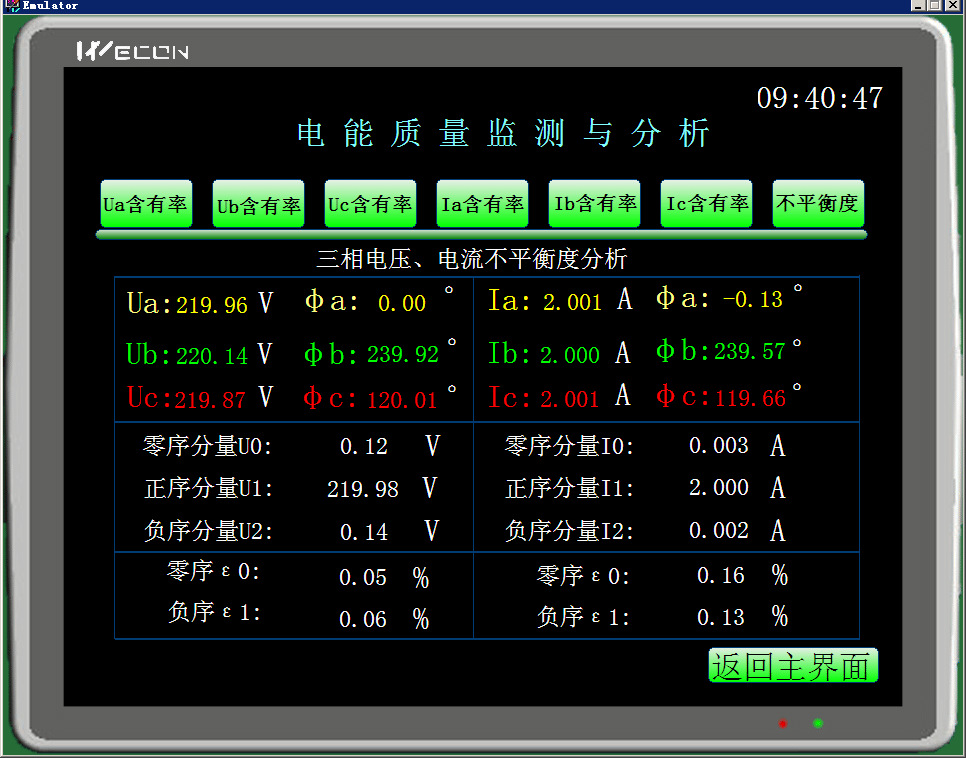

該系統提供了一個簡單、易用、良好的用戶界面。 采用全英文界面，類似CAD圖形顯示低壓配電系統電氣一次接線圖，顯示配電系統設備狀態及相應的實時運行參數，畫面輪流定時切換-知更鳥； 屏幕實時動態刷新； 顯示模擬值； 開關量顯示； 連續記錄顯示等
直到風暴
長期風暴查看界面主要為用戶提供方便、友好的人機交互方式，方便用戶查看歷次故障記錄、信號記錄、運行記錄、超限記錄。 通過歷史風暴查看平臺電流過大保護裝置，您可以根據自己的需求和查詢條件，方便的定位到您要查看的歷史風暴，為您掌握整個系統的運行情況提供了良好的軟件支持。
數據庫建設與查詢
三、硬件配置
AM5系列微機保護測控裝置集保護、測控于一體。 適用于35kV及以下電流等級的用戶終端變電站（變電站），可實現對用戶變電站的保護、測控。
完善的保護功能
該裝置可針對不同的一次設備靈活配置不同的保護功能，可實現35kV及以下電流等級
變配電廠保護測控功能，適用于線路、母線耦合器、配電變壓器、高壓電機、高壓電容器等設備
保護和手動控制功能。
高性能軟硬件平臺
設備采用高性能硬件平臺，全部采用工業級元器件，專業的EMC設計電流過大保護裝置，配合既定的
在線自檢程序采用高性能處理器作為保護CPU，并配備大容量RAM和Flash，使本
產品具有強大的數據處理、邏輯運算和信息存儲能力。
人性化
設備采用全中文大屏幕液晶顯示，人機界面清晰易懂；
靈活舒適的按鍵設計，菜單操作簡單方便；
配備計算機界面調試分析軟件，調試維護簡單方便。
豐富的套接字資源
8個交流電流通道，4個交流電流通道；
16個開關量輸入通道（交流和直流），10個開關量輸出通道；
2個RS485通訊插座，1個RS232維護口，1個IRIG-B時間同步口。
靈活方便的接線方式
AM5的交流電流輸入端口可接相電流，也可接電流或零序電流或不平衡電流，適應
PT接線方式多樣。保護電壓和檢測電流通道可分別接單相電壓； 其他兩個交流電流通道可以
接零序電壓、不平衡電壓或線電壓。
透明度
實時記錄交流量、開關量輸入量、開關量輸出量及各保護模塊狀態；
記錄各內部裝置的動作行為、動作時間及錄波數據。
強大的圖形可編程
采用全圖形化編程技術，可對設備進行邏輯編程，滿足大多數用戶的需求。
如果在使用過程中需要更換設備的保護功能，只需通過設備的維護端口更新外部邏輯圖即可。
現在的形式簡單靈活。
高可靠性設計
通過5項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到IV級標準。
開放性：
設備外部安裝了兩種通信協議：-RTU和-5-103，兩種方式可以選擇組合，支持雙網冗余。 可實現遠程定值更改與投切、事件記錄與錄波數據上傳、壓力板遠程投切與撤回、遙測、遙信、遠程跳閘。
