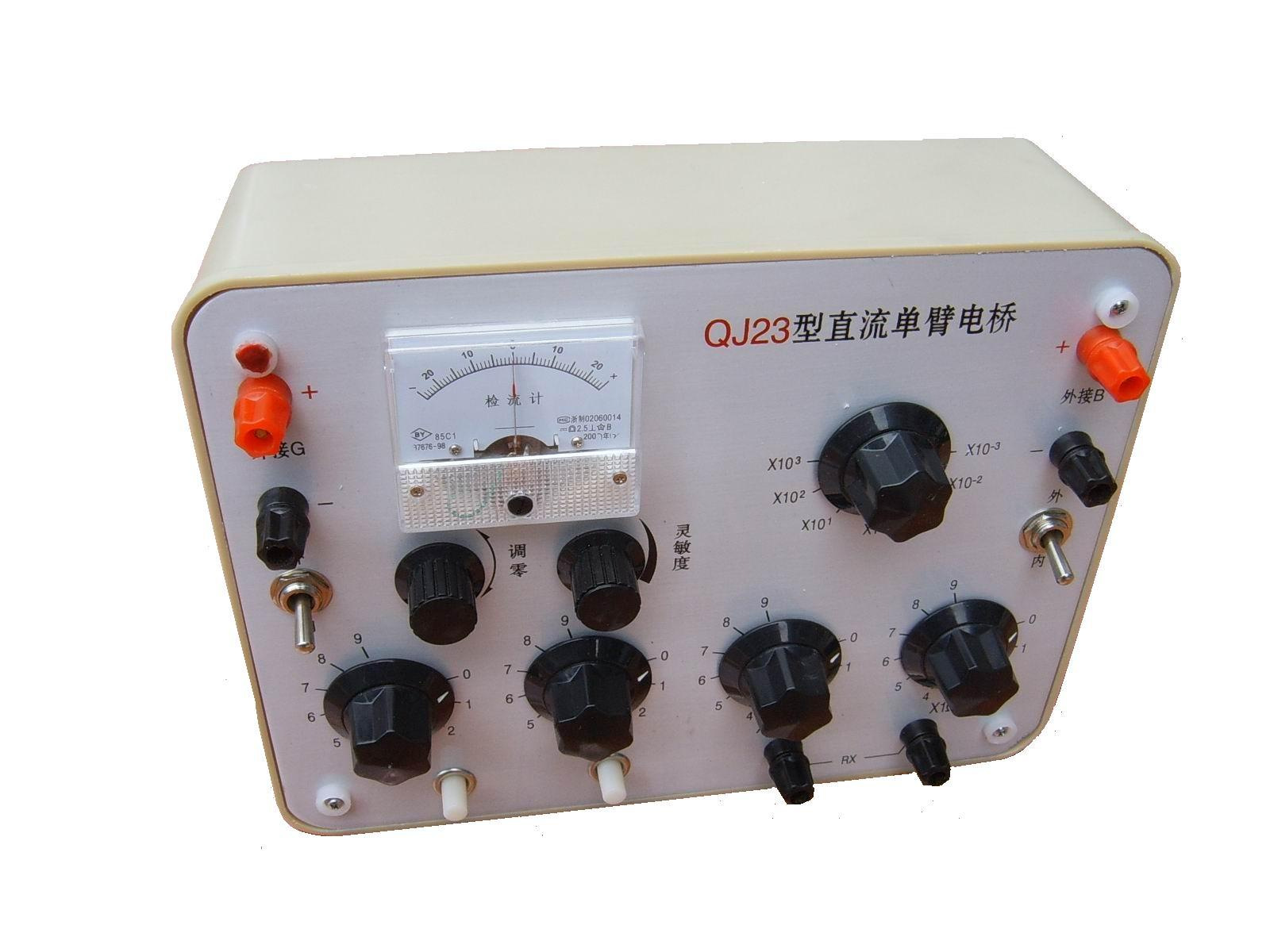

電橋法測內阻徐麗琴公共郵箱網易126用戶名：密碼：測阻值的方式測內阻有許多種方式,如伏安法、歐姆表法等,它們多數都不同程度地遭到水表精度和接入偏差的影響。但使用電橋法測內阻是一種比較法,上述影響比較小,只要標準內阻很精確,檢流計足夠靈敏,這么被測內阻的結果就有較高的確切度。實驗?zāi)康?.了解惠斯通電橋檢測內阻的原理，學會正確使用電橋檢測內阻的方式；2.了解電橋靈敏度的概念，學習對檢測電路系統偏差的簡單校準；3.把握箱式直流電橋的使用方式。實驗儀器“+、-”為外接電源的輸人端鈕“內、G、外”為檢流計選擇端鈕當“G’和“內”由漏電片聯接時，則在“G”和“外”間需外接檢流計，在“G”和“外”短接時，本儀器外置的檢流計已接人橋路之中。實驗儀器面板上的“B”“G”按鈕，后者用于接通電源，前者用于接通檢流計大道。在使用時，“B”、“G”兩個電健要同時使用，但需先按下“B”，再按下“G”；斷掉時則先握緊“G”，再握住“B”，以保護檢流計。實驗原理–線路原理K為電橋倍率在檢測時，要先曉得Rx的估測值，本實驗通過萬用表測得，按照Rx的大小選擇合適的電橋倍率，把Rx調到估測值，再細調電橋法測電阻，使電橋平衡。
借助惠斯通電橋測內阻，從根本上清除了采用其它方式時，因?yàn)樗斫尤攵鴰淼南到y(tǒng)偏差，因此確切度也就增強了。1MΩ521KΩ0~9.999MΩ×Ω2100Ω0~999.9KΩ×Ω10.510Ω0~99.99KΩ×101KΩ1Ω0~9.999KΩ×1100Ω100mΩ0~999.9Ω×0.110Ω0.20.210mΩ0~99.99Ω×0.01內附3V1Ω221mΩ0~9.999Ω×0.001***橋路電源基準值（Rs）標準度等級指數（C）區分力有效阻值倍率實驗原理–電橋的靈敏度上式是在電橋平衡的條件下推論下來的，而電橋是否平衡，實驗上是看檢流計有無偏轉來判定的。檢流計的靈敏度總是有限的，比如我們實驗中所用的張絲式表針檢流計，表針偏轉1格所對應的電壓大概為10-6A，當通過它的電壓比10-7A還要小時，表針的偏轉大于0.1格，我們就很難覺察下來，假定電橋在R1/R2=1調到了平衡，則有Rx=R0，這時若把R0改變一個量ΔR0，電橋就應喪失平衡，因而有電壓Ig流過檢流計，但若Ig小到我們檢覺察不下來檢流計偏轉時，這么我們都會覺得電橋還是平衡的，因此得出Rx=R0+ΔR0，ΔR0就是因?yàn)闄z流計靈敏度不夠而帶來的檢測偏差ΔRx。
因此，我們引入電橋靈敏度S的概念，它定義為：ΔRx是在電橋平衡后Rx的微小改變量(實際上待測內阻Rx是不能變的，在測S時，改變的是標準內阻R0),而Δn是因?yàn)殡姌蚱x平衡而導致的檢流計的偏轉格數，它越大，說明電橋越靈敏，帶來的偏差也就越小。電橋靈敏度的高低取決于電源電流的高低、檢流計本身的靈敏度、四個橋臂的搭配以及橋路內阻的大小，因而，其并非固定值。電橋靈敏度的檢測在電橋平衡時，使R0改變?chǔ)0，而檢流計表針偏離零點0.2格（人眼能覺察到的的界限）。實際檢測中常常是采取在電橋平衡時，R0改變某一值ΔR0,，使表針偏離零點為2格電橋法測電阻，之后再取實驗原理–電橋的異同點電橋的實質是把未知內阻和標準內阻相比較，而制造較高精度的標準內阻并不困難，用電橋測內阻時，只要檢流計足夠靈敏，且選用標準內阻作為橋臂，待測值可以達到其它三臂的標準內阻具有的確切度。電橋電路中的檢流計只拿來判定電壓有無，并不須要提供讀數，所以選用的檢流計只要求有高的靈敏度，其它方面并無苛責。電橋的缺點主要是操作較煩，且不能檢測非線性內阻。實驗內容-11.先用萬能水表內阻檔粗測內阻的電阻。2.將內阻接到電橋上，按照內阻值選擇電橋的倍率和讀數旋鈕（比較臂R0），合適的百分比將有4位有效數字的檢測結果，也就是首位讀數旋鈕不為零。
聯接“G”和“外”短接，令電橋使用外置的檢流計和外置的電源。3.按下電源開關按鈕“B”，使電橋通電。原本電橋處于非平衡狀態，點按檢流計按鈕“G”，可觀察到表針的偏轉。由偏轉方向，判定讀數調節的增減方向，相應調節最大的讀數旋鈕，使表針的偏轉幅度減小。實驗內容-24.仿步驟3，根據從大到小的順序，不斷調節電橋的讀數旋扭，逐步使電橋上的檢流計表針指向零。5.最后，檢測平衡電橋的靈敏度：在電橋平衡時，改變讀數旋鈕的值，使檢流計表針偏斜Δn格，相應的阻值值改變?yōu)棣0，估算電橋的靈敏度實驗內容-36.依上方式，檢測幾只電阻不同的內阻。7.按照下式計算檢測的不確定度。ΔRx=0.2Rx/S靈敏度SR0改變?chǔ)0(Ω)偏轉格量數Δn檢測值Rx=KR0(Ω)內阻盤示值R0(Ω)倍率K萬用表測Rx（Ω）參考表格注意事項箱式電橋使用時，電源接通時間均應很短，即不能將B、G兩按鍵同時長時間按下；檢測時，應先按B后按G，斷掉時，必須先斷掉G后斷掉B。并養成習慣。箱式電橋所用電源的電流大小請認清實驗室提供的說明書或資料，按規定取值。調節比較臂R0的四個阻值旋鈕時，應由大到小。當大電阻的旋鈕轉過一格，檢流計的表針從一邊跨過零點偏到另一邊時，說明電阻改變范圍太大，應改變較小電阻旋鈕。鈕動旋鈕時，要用電橋的平衡條件作指導，不得隨便亂鈕。檢測完畢后必須斷掉B和G，并仍使漏電片處于“內接”狀態，以保護檢流計。。
