數字電流表電路
.資料下載
將里面的電路中的接4.7uF/16V電解電容正極的晶閘管的正負極性掉個方向

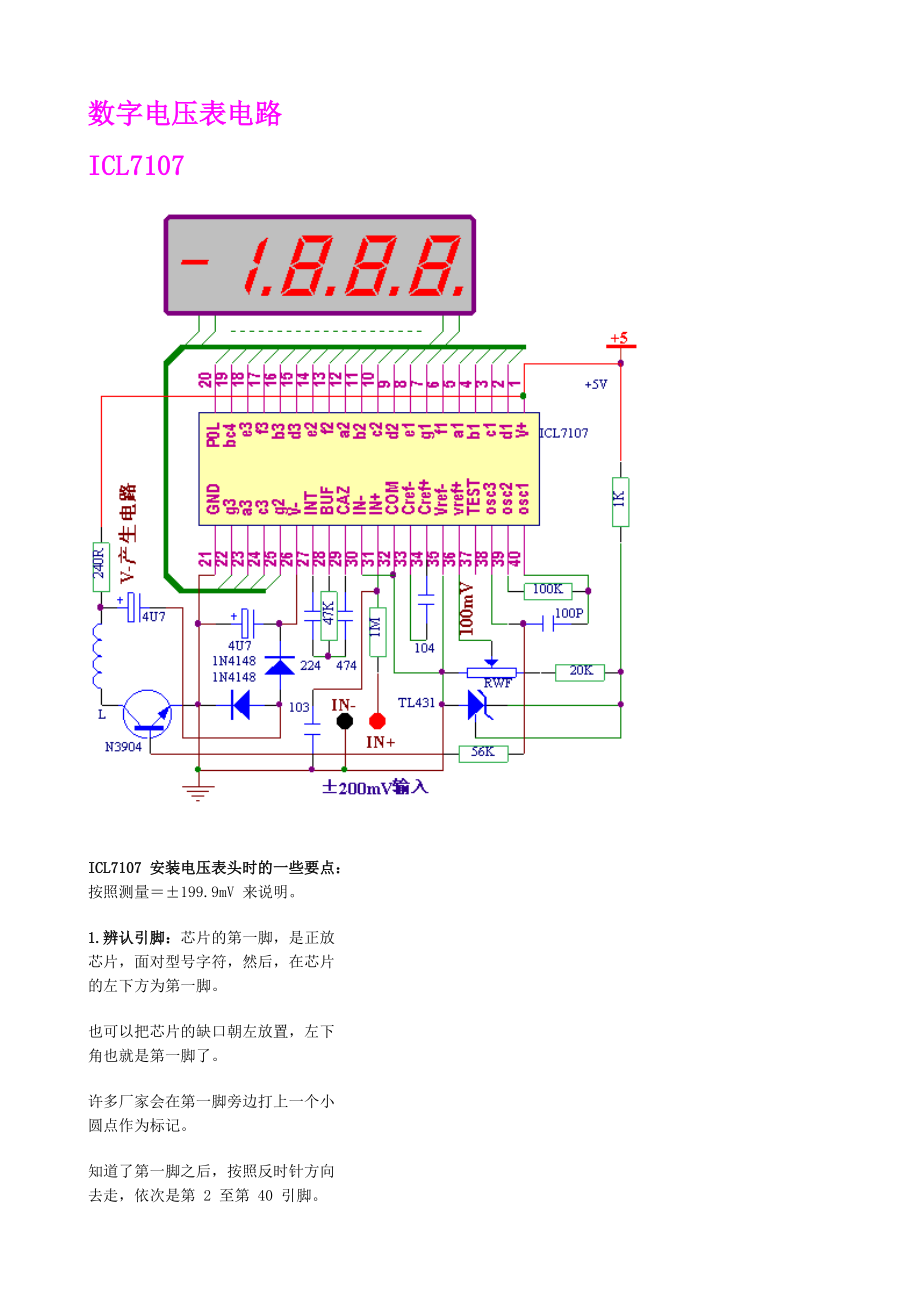

安裝電流表頭時的一些要點：根據檢測＝±199.9mV來說明。
1.分辨引腳：芯片的第一腳，是正放芯片，面對機型字符，之后，在芯片的左下方為第一腳。
也可以把芯片的缺口朝左放置電壓表原理圖，左下角也就是第一腳了。
許多廠家會在第一腳門口打上一個小圓點作為標記。
曉得了第一腳以后，根據反秒針方向去走，依次是第2至第40引腳。（1腳與40腳遙遙相對）。
2.謹記關鍵點的電流：芯片第一腳是供電，正確電流是DC5V。
第36腳是基準電流，正確數值是100mV，第26引腳是負電源引腳，正確電流數值是負的，
在－3V至－5V都覺得正常，而且不能是正電流，也不能是零電流。
芯片第31引腳是訊號輸入引腳，可以輸入±199.9mV的電流。
在一開始，可以把它接地，導致“0”信號輸入，以便捷測試。
3.注意芯片27,28,29引腳的器件數值，它們是0.22uF,47K,0.47uF阻容網路，
這三個器件屬于芯片工作的積分網路，不能使用磁片電容。芯片的33和34腳接的104電容也不能使用磁片電容。
4.注意接地引腳：芯片的電源地是21腳，模擬地是32腳，訊號地是30腳，基準地是35腳，
一般使用情況下，這4個引腳都接地，在一些有特殊要求的應用中（比如檢測內阻或則比列檢測），
30腳或35腳就可能不接地而是根據須要接到其他電流上。－－本文不討論特殊要求應用。
5.負電流形成電路：負電流電源可以從電路外部直接使用7905等芯片來提供，然而這要求供電須要正負電源，
一般采用簡單方式，借助一個+5V供電就可以解決問題。
比較常用的方式是借助或則NE555等電路來得到，這樣須要降低硬件成本。
我們常用一只NPN二極管，兩只阻值，一個電感來進行訊號放大，
把芯片38腳的振蕩訊號串接一個20K－56K的阻值聯接到二極管“B”極，
在二極管“C”極串接一個內阻（為了保護）和一個電感（提升交流放大倍數），
在正常工作時，二極管的“C”極電流為2.4V－2.8V為最好。
這樣，在二極管的“C”極有放大的交流訊號，把這個訊號通過2只4u7電容和2支晶閘管，
構成倍壓檢波電路，可以得到負電流供給的26腳使用。這個電流，最好是在－3.2V到－4.2V之間。
6.假如里面的所有聯接和電流數值都是正常的，也沒有“短路”或者“開路”故障，這么，
電路就應當可以正常工作了。借助一個電位器和表針萬用表的內阻X1檔，
我們可以分別調整出50mV,100mV,190mV三種電流來，把它們依次輸入到的第31腳，
數碼管應當對應分別顯示50.0,100.0,190.0的數值，容許有2－3個字的偏差。假如差異太大，
可以微調一下36腳的電流。
7.比列讀數：把31腳與36腳漏電，就是把基準電流作為訊號輸入到芯片的訊號端，這時侯，
數碼管顯示的數值最好是100.0，一般在99.7－100.3之間，越接近100.0越好。
這個測試是瞧瞧芯片的比列讀數轉換情況，與基準電流具體是多少mV無關，也未能在外部進行調整這個讀數。
假如差的太多，就須要更換芯片了。
8.也常常使用在±1.999V阻值，這時侯，芯片27,28,29引腳的器件數值，
更換為0.22uF,470K,0.047uF阻容網路，但是把36腳基準調整到1.000V就可以使用在±1.999V阻值了。
9.這些數字電流表頭，被廣泛應用在許多檢測場合，它是進行模擬－數字轉換的最基本，
最簡單而又最優價位的一個技巧，是作為數字化檢測的一種最基本的技能。
.....
是一塊應用十分廣泛的集成電路。它包含31/2位數字A/D轉換器，可直接驅動LED數碼管，
內部設有參考電流、獨立模擬開關、邏輯控制、顯示驅動、自動調零功能等。
這兒我們介紹一種她的典型應用電路--數字電流表的制做。其電路如附圖。
制做時，數字顯示用的數碼管為共陰型，2K可調內阻最好選用多圈內阻，
分壓內阻選用偏差較小的金屬膜內阻，其它元件選用正品即可。
該電路稍加整修，還可演化出好多電路，如數顯電壓表、數顯體溫計等。
數字電流表的幾種常用的應用電路
數字電流表(數字面板表)是當前電子、電工、儀器、儀表和檢測領域大量使用的
一種基本檢測工具有關數字電流表的書籍和應用早已十分普及了。
這兒展示的一份由A/D轉換電路組成的數字電流表(數字面板表)電路，就是一款最通用和最基本的電路。
與相像的是，后者使用LCD液晶顯示，前者則是驅動LED數碼管作為顯示，
除此之外，二者的應用基本是相通的。
電路圖中，僅僅使用一只DC9V電板，數字電流表就可以正常使用了。
根據圖示的元元件數值，該表頭阻值范圍是±200.0mV。
當須要檢測±200mV的電流時，訊號從V-IN端輸入，當須要檢測±200mA的電壓時，
訊號從A-IN端輸入，不須要加接任何轉換開關，就可以得到兩種檢測內容。
也有許多場合，希望數字電流表(數字面板表)的阻值大一些，這么，只須要修改2只元元件的數值，
就可以實現阻值為±2.000V了。修改的元元件具體位置和數值見右圖的28和29兩只引腳：
在有了一只數字電流表(數字面板表)以后，根據下邊的圖示，給它配置一組分流阻值，
就可以實現多阻值數字電壓表，分檔從±200uA到±20A。并且要注意：在使用20A大電壓檔的時侯，
不能再有開關來切換阻值，應當專門配置一只檢測插槽，以防毀壞切換開關。
與多阻值電壓表對應的是時常須要使用多阻值電流表，根據右圖配置一組分壓內阻，
就可以得到阻值從±200.0mV至±1000V的多阻值電流表。
檢測內阻與檢測電壓或則電流一樣重要，也稱“三用表”，借助數字電流表弄成的多阻值內阻表，
采用的是“比例法”測量，因而，它比起表針萬用表的阻值檢測來具有特別確切的精度，并且耗電很小，
右圖示中所配置的一組內阻就叫“基準內阻”，就是通過切換各個接點得到不同的基準內阻值，
再由Vref電流與被測內阻上得到的Vin電流進行“比例讀數”，當Vref＝Vin時，
顯示就是Vin/Vref*1000=1000，根據須要照亮屏幕上的小數點，就可以直接讀出被測內阻的電阻來了。
在產品數字萬用表中，為了節約成本和簡化電路，
檢測電壓的分流內阻和檢測電流的分壓內阻以及檢測內阻的基準內阻常常就是同一組內阻。
這兒不討論數字萬用表的電路，僅僅是幫助讀者在單獨須要使用某種功能時，可以有一定的參考作用。
右圖是一個最簡單的10倍放大電路，運算放大器使用的是精度比較高的OP07，
借助它，可以把0～200mV的電流放大到0～2.000V。在使用的數字電流表阻值為2.000V時，
（比如組成的41/2數字電流表，基本阻值就是2.000V。）非常有用。
假如把它應用在基本阻值為±200.0mV的數字電流表上，就相當于把區分力提升了10倍，
在一些檢測領域中，傳感的訊號常常認為太小了，這時，
可以考慮在數字電流表上面加上這些放大器來提升區分力。
在電壓或則電流的檢測中，時常遇到檢測的并不是直流而是交流，
這時侯，絕對不可以把交流訊號直接輸入到數字電流表去，必須先把被測的交流訊號弄成直流訊號后，
才可以送入數字電流表進行檢測。右圖就是一個把交流訊號轉換成為直流訊號的參考電路。
（說明：更好的交流轉換成為直流的電路是一種“真有效值”轉換電路，
并且因為其專用芯片價位高昂，多應用在一些高端場合。）
本電路中，輸入的是0～200.0mV的交流訊號，輸出的是0～200.0mV的直流訊號，
從訊號幅度來看，并不要求電路進行任何放大，并且，正是電路本身具有的放大作用，
才保證了其幾乎沒有損失地進行AC－DC的訊號轉換。
為此，這兒使用的是低幀率的高阻輸入運算放大器，其不靈敏區僅僅只有2mV左右，
在普通數字萬用表中大量使用，電路長治小異。
在體溫檢測和其他數學及物理量的檢測中，時常會出現“零點”的時侯訊號不是零的情況，
這時侯，下邊的“電橋輸入”電路就被優先采用了。
可以依據被測訊號的特性，用傳感替換電橋回路中的某一個內阻器件。
數字電流表的兩個輸入端也不再有接地點，作為一種典型的“差分”輸入來使用了。
電橋輸入電路的變種還可以延展到下邊的電路，這是一個把4～20mA電壓轉換為數字顯示的電路。
它的零點就是4mA而不是0mA。
當輸入零點電壓為4mA的時侯電壓表原理圖，借助IN-里面構建上去的電流，抵消掉IN+因為4mA出現的無用訊號，
致使數字電流表差分輸入＝0,就實現了4mA輸入時顯示為0的要求。
隨著訊號的繼續減小，比如到了20mA，對數字電流表來說，相當于差分輸入電壓為20-4=16mA，
這個16mA在62.5R內阻上的壓降，就是數字電流表的最大輸入訊號。
這時侯，把數字電流表的基準電流調整到與16*62.5＝相等，顯示就是1000個字！
應用提示：
1.數字電流表(數字面板表)的具體應用電路是何止千萬的，只要把握了一些最基本的應用，
就可以舉一反三地越來越熟練，熟才能生巧，能夠根據您的構思去得心應手地用好它！
2.雖然數字電流表的輸入阻抗可以達到1000兆歐姆，然而，這個阻抗僅僅是對輸入訊號而言的，
與一般電力系統泛指的“絕緣內阻”有著天壤之別！
為此，千萬不能把低于芯片供電電流的任何電流輸入到電路中！以免引起損失或則危險！
3.數字電流表(數字面板表)屬于一種檢測工具，其本身的優劣直接影響到檢測結果，
為此，里面所有事例中，其使用的阻值要求精度均不能高于1%，在分流、分壓和標準內阻鏈中，
最好還能使用0.5%或則0.1%精度的內阻。
電路中使用的電容器也要求使用一種也稱為CBB的電容，除各別地方之外，通常是不能使用瓷介電容的。
4.不要在電路本身沒有送上工作電源的時侯就加上訊號，這很容易破損芯片。
斷開工作電源前也必須先把訊號撤走。
5.數字電流表(數字面板表)的使用和擴充應用，還必須挺好閱讀產品供貨商提供的說明書，
千萬不要急于送電使用它。
