初中物理:串、并聯電路的識別方法,值得收藏!

更新時間:2023-12-05 文章作者:佚名 信息來源:網絡整理 閱讀次數:42次

高中數學學科中,熱學是最簡單也是最難的一部份,簡單的緣由是假如弄明白了電路圖,還會做所有的題目,難的緣由是沒明白電路圖,就哪些都不會。bSI物理好資源網(原物理ok網)

所以解熱學的關鍵就是學會分辨串、并聯電路并聯電路,曉得串、并聯電路的特性,會剖析電路圖,會將復雜的電路圖簡化為簡單的串、并聯電路bSI物理好資源網(原物理ok網)

本期唯唯就給你們介紹幾種串、并聯電路的辨識方式。一上去學習吧!bSI物理好資源網(原物理ok網)

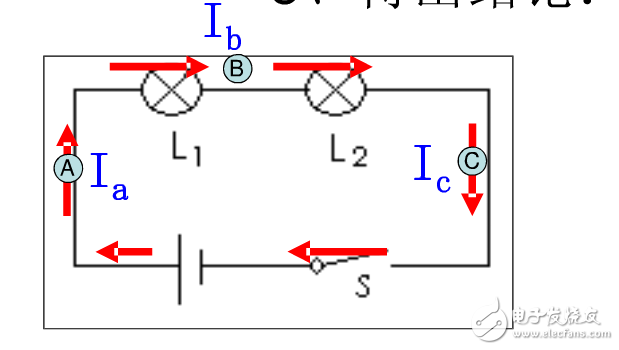

串聯電路bSI物理好資源網(原物理ok網)

定義:兩個或兩個以上的用家電順次聯接到電路中,這些聯接形式稱作串聯。(用家電“首尾相連”)bSI物理好資源網(原物理ok網)

特征:bSI物理好資源網(原物理ok網)

(1)電壓只有一條通路bSI物理好資源網(原物理ok網)

(2)用家電之間互相影響bSI物理好資源網(原物理ok網)

(3)開關控制整個電路的通斷,且與開關的位置無關bSI物理好資源網(原物理ok網)

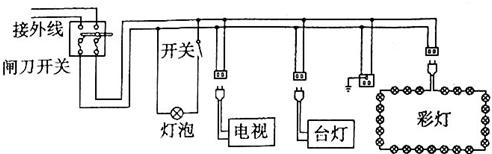

并聯電路bSI物理好資源網(原物理ok網)

定義:兩個或兩個以上用家電并列連在一起再聯接到電路中,這些方法稱作并聯電路。(用家電“首總理接、尾尾相連”)bSI物理好資源網(原物理ok網)

并聯電路電阻公式_并聯電路_并聯電路電流規律bSI物理好資源網(原物理ok網)

特征:bSI物理好資源網(原物理ok網)

(1)電壓有多條通路bSI物理好資源網(原物理ok網)

(2)用家電間互不影響bSI物理好資源網(原物理ok網)

(3)支路開關控制整個電路,西路開關控制它所在的大道bSI物理好資源網(原物理ok網)

串、并連電路的辨識bSI物理好資源網(原物理ok網)

方式一:電壓流向法bSI物理好資源網(原物理ok網)

(1)從電源負極開始,順著連同的導線依次用箭頭標出電壓的路徑,最后回到電源正極;bSI物理好資源網(原物理ok網)

(2)觀察電壓是否有分流和匯流點:bSI物理好資源網(原物理ok網)

若電路中電流只有一條路徑,則各器件串聯(如圖1所示);bSI物理好資源網(原物理ok網)

若電路中有分流點和匯流點即電壓的流向小于一條路徑,則分流點和匯流點之間的各器件并聯(如圖2所示)bSI物理好資源網(原物理ok網)

方式二:拆除法bSI物理好資源網(原物理ok網)

去除任意一個用家電:bSI物理好資源網(原物理ok網)

并聯電路電阻公式_并聯電路電流規律_并聯電路bSI物理好資源網(原物理ok網)

若另一個用家電不能工作,則這兩個用家電串聯(如圖3所示)bSI物理好資源網(原物理ok網)

若另一個用家電不受影響一直工作,則這兩個用家電是并聯的(如圖4所示)bSI物理好資源網(原物理ok網)

方式三:節點法bSI物理好資源網(原物理ok網)

對于其他不直觀的非串聯電路,情況較為復雜并聯電路,需根據幾個步驟來判定:bSI物理好資源網(原物理ok網)

第一步標節點。即分別用不同的字母(或符號)標出電路所有節點。如圖5所示電路,其中A、B、C、D四點為電路中所有節點。bSI物理好資源網(原物理ok網)

第二步合并節點。按照節點的特性,你標出的某幾個節點有可能等效為同一節點,必須將屬同一節點的字母(或符號)改為同一字母(或符號),如圖5所示電路中點A與點C為同一節點,應改C為A,點B與點D為同一節點,應將D改寫為B,也就是說圖5所示電路實質上有兩個節點A和B。bSI物理好資源網(原物理ok網)

第三步判定電路的聯接形式。判定的方式一般有兩種:bSI物理好資源網(原物理ok網)

方式一:bSI物理好資源網(原物理ok網)

直接判定:如圖5,R1、R2和R3兩端都獨立聯接聯接在節點A和B上,所以R1、R2和R3并聯。bSI物理好資源網(原物理ok網)

技巧二:bSI物理好資源網(原物理ok網)

作圖判定:即畫出原圖的直觀等效電路圖,其中圖5電路圖的直觀等效電路圖的具體畫法為:在紙上先確定出兩個點A和B,再將原圖A、B兩點間的器件獨立的連在新確定的A、B兩點上,如圖6所示,即圖5的等效電路圖為圖6。bSI物理好資源網(原物理ok網)

溫情提示:“節點法”一般用于不規范的較復雜電路的辨識,有一定的難度。辨識串、并聯電路的方式有多種,但是在使用時可依照自身對技巧的理解、選擇最適宜自己的技巧。多加練習,熟練把握!簡言之,技巧不在多,貴在精!bSI物理好資源網(原物理ok網)
