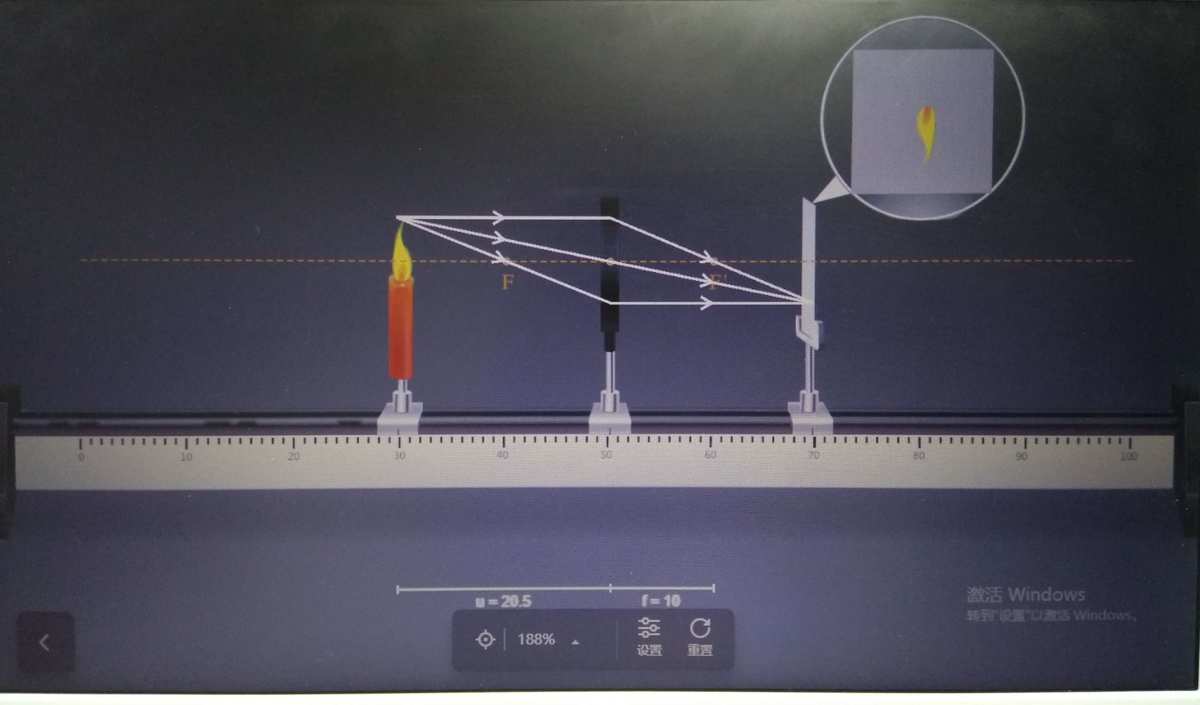

實驗專項訓練——探索凸透鏡成像規律 一、選擇題（共7題，每題10分） 1、在探索凸透鏡成像規律的實驗中，小聰選擇了一個帶有焦距為10cm。 他把凸透鏡固定在光具座50cm刻度線上，把點燃的蠟燭放在光具座35cm刻度線上。 當光屏如圖所示接上刻度線時，光屏上剛好出現了蠟燭火焰的清晰影像。 如果蠟燭從圖中的位置接上，下列關于實驗的說法是正確的：() A. 蠟燭向左接2cm，光屏應該向右接到合適的位置才能呈現清晰的蠟燭火焰圖像 B. 蠟燭向右聯通 10cm，光屏應連接到右側適當位置以顯示清晰的蠟燭火焰圖像 C. 蠟燭應連接到右移2cm，光屏應連接到右側適當位置，以顯示清晰的蠟燭火焰圖像 D.蠟燭移至20cm刻度線，光屏應移至70cm刻度線顯示蠟燭火焰清晰 2、如圖所示，蠟燭火焰在光屏上形成倒置放大的虛像。 如果蠟燭火焰的位置不變，將凸透鏡換成焦距更小的凸透鏡，則蠟燭火焰的像將 () A. 變大 B. 變小 C. 不變 D.難以確定 3. 圖中的蠟燭在光屏上變成了銳利的縮小圖像。 以下哪項操作可以使蠟燭火焰在光幕上形成清晰放大的影像？ () A. 透鏡和光屏不動，蠟燭向右連接 B. 蠟燭和光屏不動，透鏡靠近光屏 C. 透鏡不動，蠟燭和光屏靠近透鏡 D.透鏡不動，蠟燭和光屏靠右 4.在探索凸透鏡成像規律的實驗中，某實驗得到了縮小圖像在光屏上如圖所示。

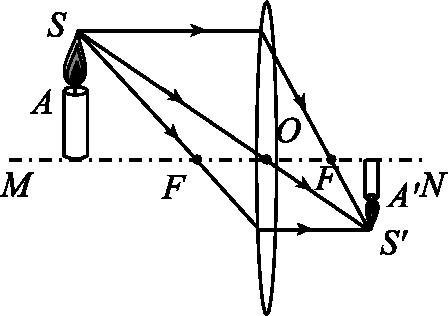

如果改用焦距稍小的凸透鏡，為了在光屏上仍能得到像，可行的方法是（）①光屏和透鏡的位置保持不變，蠟燭靠近到鏡頭 ② 光幕和鏡頭的位置保持不變，蠟燭遠離鏡頭 ③ 蠟燭和鏡頭的位置，光幕靠近鏡頭 ④ 蠟燭和鏡頭的位置,使遮光板遠離鏡頭 A.①②B.①③C.②④D.③④5． 一個焦距為10cm的凸透鏡，當物體從距透鏡30cm逐漸移動到距透鏡20cm時，像距與像距的變化為()A。像逐漸變小，像距逐漸變小 B. 像逐漸變小，像距逐漸減小 減小 C. 像先小后大，像距逐漸減小 D. 像逐漸縮小，像距逐漸變小 清晰的圖像，如圖所示。 下列說法正確的是（） A. 實驗中蠟燭燃燒的時間越來越短，光屏上蠟燭火焰的圖像向下相連。 B、要使蠟燭火焰在光幕上的像變小，只要將蠟燭靠近凸透鏡C即可。借助這一成像定律，可以制成投影儀。 D、為了從不同方向觀察光屏上的圖像，光屏應使用較光滑的玻璃板。 7、如圖所示，將凸透鏡固定在光具座上。 位置（圖中未標注）實驗探究凸透鏡成像的規律，將點亮的蠟燭放在燈臺上a點，調整光屏位置，光屏上得到清晰窄的蠟燭火焰倒像； 將蠟燭從a點滑動到b點后，再次連接光屏，光屏上的圖像變小。 則 () A.凸透鏡位于a點兩側 B.凸透鏡位于b點兩側 C.當蠟燭在a點時，像距小于焦距的兩倍 D . 蠟燭在b點時，像距小于焦距的兩倍 2. 填空題（共1題，每題30分） 8. 小強用過光具座，凸透鏡，蠟燭，光屏等儀器探索凸透鏡成虛像的規律。
(1) 調整后，小強將蠟燭的位置一根一根地變換，在聯通燈屏上找到了清晰的圖像，并記錄下表所示的數據。 從上表可以看出實驗探究凸透鏡成像的規律，第7次形成的圖像比第6次形成的圖像。 實驗進行了一段時間后，蠟燭變短了。 為了使蠟燭的圖像保持在光屏的中央，光屏應連接到____。 (2) 在上一步實驗得到清晰圖像后，小明拿了一副斜視太陽鏡放在凸透鏡前（如圖B），觀察光幕上的圖像變得模糊。 為了形成清晰的圖像，光屏應連接到____聯通（選擇“左”或“右”）。 (3)圖A中，蠟燭火焰在光屏上形成了清晰的影像，小強正確判斷為倒置的____虛像； 如果蠟燭和光屏的位置不變，只能連接中間的凸透鏡。 為使光屏上再次出現清晰的圖像，應將凸透鏡接在____上。 (4) 實驗表明，物體通過凸透鏡的成像特性與凸透鏡的焦距有關，也隨物距的變化而變化。 當蠟燭在距鏡頭一定距離內移動時，無論光屏如何連接，光屏上都只能看到一個大小不等的方形光點，如圖C所示。在物距不變的情況下，如果你想在光屏上呈現蠟燭火焰的圖像。 你認為應該怎么做？ ____A。 換焦距較大的凸透鏡，與光屏位置正確連通 B. 換用焦距較小的凸透鏡，與光屏位置正確連通
