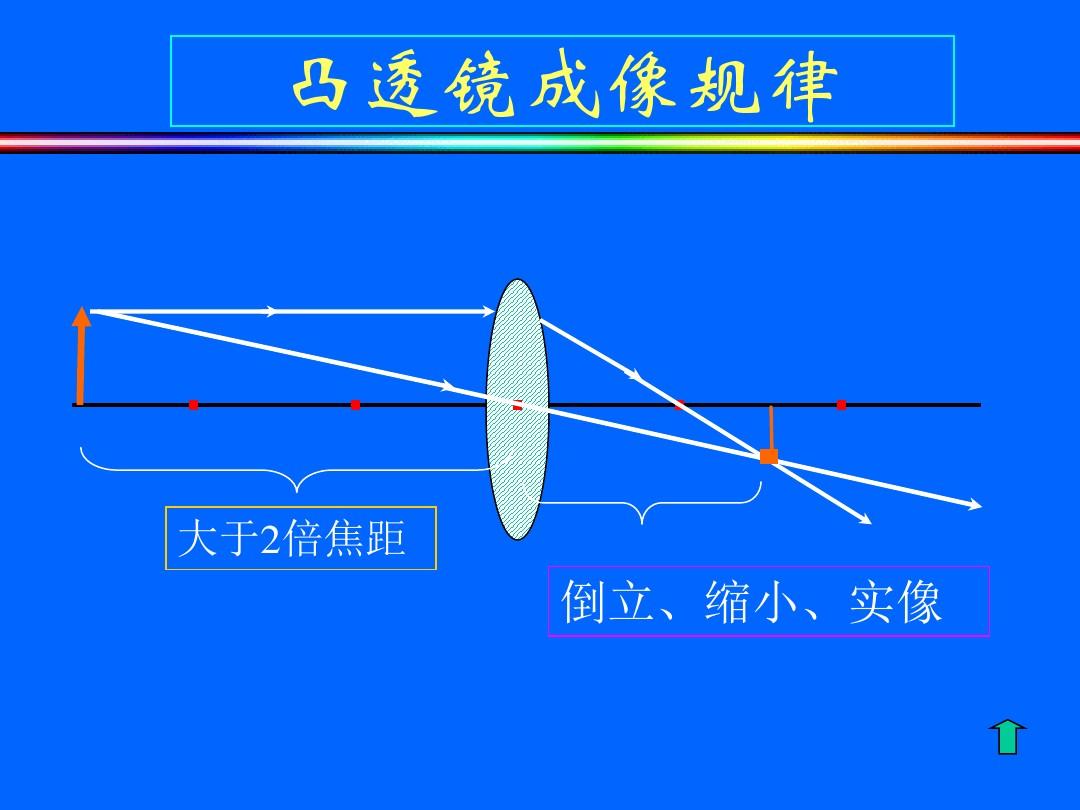

1.探究凸透鏡成像規律，昌平二中張俊英，物距：U，像距：v，物距：物體到透鏡中心的距離。 “U”表示，像距：像距鏡頭中心的距離。 “V”的意思是，F、F、2F、2F，焦距：焦點到鏡頭中心的距離。 “f”表示，2，必要名詞，光心（o），主光軸，焦點（F），倍焦距（f），倍焦距（2f），三，三條特殊光線，1，通過透鏡 光學中心（）處的光不改變其傳播方向。 2、平行于主光軸的光線經凸透鏡折射后通過焦點。 3、從凸透鏡焦點出射的光經凸透鏡折射后平行于主光軸。 , 4. 凸透鏡成像規律的畫法， 1. 物體在倍焦距之外，即：物距小于倍焦距（u2f）。 從圖中可以看出，在物體的另一側產生了倒置縮小的虛像，像距為
2、一焦距和二焦距（fV2f）之間凸透鏡成像的規律圖，相機原理。 ,2. 物體在倍焦距處，即：物距等于倍焦距（u=2f），從圖中可以看出：在另一左邊產生了一個倒置的大小相等的虛像物側，像距為雙焦距（V=2f），無意義（無用）。 ,3. 物距在一焦距和二焦距之間，即：物距小于一焦距大于二焦距(fu2f)。 從圖中可以看出，在物體的另一側產生了倒置放大的虛像，并且像距在倍焦距（V2f）之外。 幻燈機和投影儀的原理。 4、物體在一焦距，即物距等于一焦距（u=f）。 從圖中可以看出，會有兩條平行射線，仍然不能相交，也不會產生圖像，沒有意義（無用）。 ,5. 物體在一焦距以內，即物距大于一焦距（uf）。 從圖中可以看出：在物體的同一側
3.生成直立放大的實像，放大鏡原理。 （像與物在同一側），總結：凸透鏡成像定律，1.虛像形成條件：uf，2.虛像大小相等的條件：u=2f , 3. 沒有圖像的條件：u=f, 4. 真實圖像可以放大或縮小，但必須是倒置的。 6、物體越近，焦距（物距）加倍，像越小，像距減小。 5、實像是實際光線匯聚產生的圖像，能被光屏接收； 實像是實際光線的反延長線相交所產生的像，是光幕接收不到的。 ，分析下表，討論三個問題并推論： 推論：1.凸透鏡成像定律，2.凹透鏡成像定律，1.透鏡成像定律，U=2f，U=f，U=2f，U=f , U=2f, 同側, 直立, 縮小, 虛像。 ，一次焦距分為實焦距和虛焦距； 兩倍焦距分為大小； 物體很近
4.遠處的圖像變大； 物距和像距同方向移動。 ，規則2凸透鏡成像的規律圖，當形成的圖像像虛像時，物體和圖像在不同的側面； 當成像像實像時，物體和圖像在同一側。 ,. 為了保證蠟燭火焰的影像形成在光屏的中心，調整 的高度，使它們的中心與蠟燭火焰大致處于同一高度。 、光學、蠟燭、凸透鏡、光屏、凸透鏡、光屏、思維、鞏固練習： 1、同事在做“凸透鏡成像”實驗時，把光屏移到離燈罩16厘米的地方。凸透鏡，使光幕在光幕上出現倒置、放大、清晰的蠟燭火焰影像，這位朋友用的凸透鏡焦距可能是()A.6CMB.8CM..18CM， A2。 凸透鏡的焦距為f，當物體從1.5 f移動到3f的過程中，像的大小和像距變化為() A.像變小，像距變小B .像變小像距變大C.像變大像距變大小D.像變小像距變大A,
