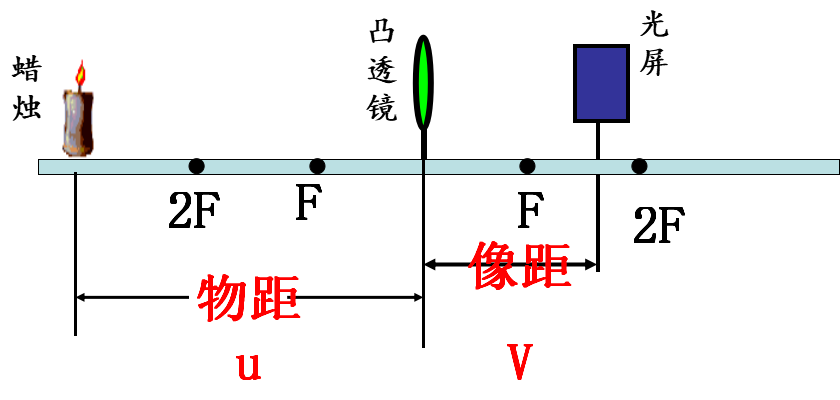

小伙伴們利用如圖所示的裝置來探索凸透鏡的成像規律。 (1)為了使蠟燭火焰的圖像位于光幕的中間，應調整蠟燭火焰、凸透鏡和光幕的高度，使它們的中心大致位于光的中心屏幕。 (2) 調整高度并固定蠟燭和凸透鏡的位置后探究凸透鏡的成像規律，A 組朋友無論如何都無法在光幕上成像，請分析原因（寫兩個）：①;②． (3)乙
試卷答案：（1）蠟燭、凸透鏡、光幕在同一條直線上，且兩者的中心大致在同一高度，這樣圖像就會出現在中心。光幕。 (2)如果光幕上沒有圖像，可能是因為蠟燭在凸透鏡的一個焦距內，成為實像，無法在光幕上形成。 有可能蠟燭處于凸透鏡的焦點處而無法成像。 有可能光幕、凸透鏡和蠟燭火焰的中心不在同一高度，無法在光幕上形成圖像。 (3) 凸透鏡形成上下顛倒的等大小虛像，u=v=4f，若蠟燭與光幕的距離大于4倍凸透鏡焦距，則上下顛倒的虛像光幕上不會形成等尺寸的向下圖像。 (4) 在光幕上得到倒立縮小的圖像，保持凸透鏡的位置不變，當蠟燭逐漸遠離凸透鏡時，物距減小，像距減小，光幕應靠近凸透鏡。因此，答案是：（1）在同一高度； (2)①蠟燭位于凸透鏡一焦距以內；
試卷答案：（1）蠟燭、凸透鏡、光幕在同一直線上，且中心大致在同一高度。 圖像可以呈現在光幕的中央。 (2)如果光幕上沒有圖像，可能是因為蠟燭在凸透鏡的一個焦距內，成為實像，無法在光幕上形成。 有可能蠟燭處于凸透鏡的焦點處而無法成像。 有可能光幕、凸透鏡和蠟燭火焰的中心不在同一高度，無法在光幕上形成圖像。 (3) 凸透鏡形成上下顛倒的等大小虛像，u=v=4f，若蠟燭與光幕的距離大于4倍凸透鏡焦距，則上下顛倒的虛像光幕上不會形成等尺寸的向下圖像。 (4) 在光幕上得到倒立縮小的圖像，保持凸透鏡的位置不變，當蠟燭逐漸遠離凸透鏡時，物距減小，像距減小，光幕應靠近凸透鏡。 因此探究凸透鏡的成像規律，答案是：（1）高度相同； (2)①蠟燭位于凸透鏡一焦距以內； ②蠟燭位于凸透鏡的焦點上； (3)蠟燭與光幕的寬度距離大于4倍凸透鏡焦距； (4) 接近。 。
