電機維修介紹
電機定子故障分析及處理

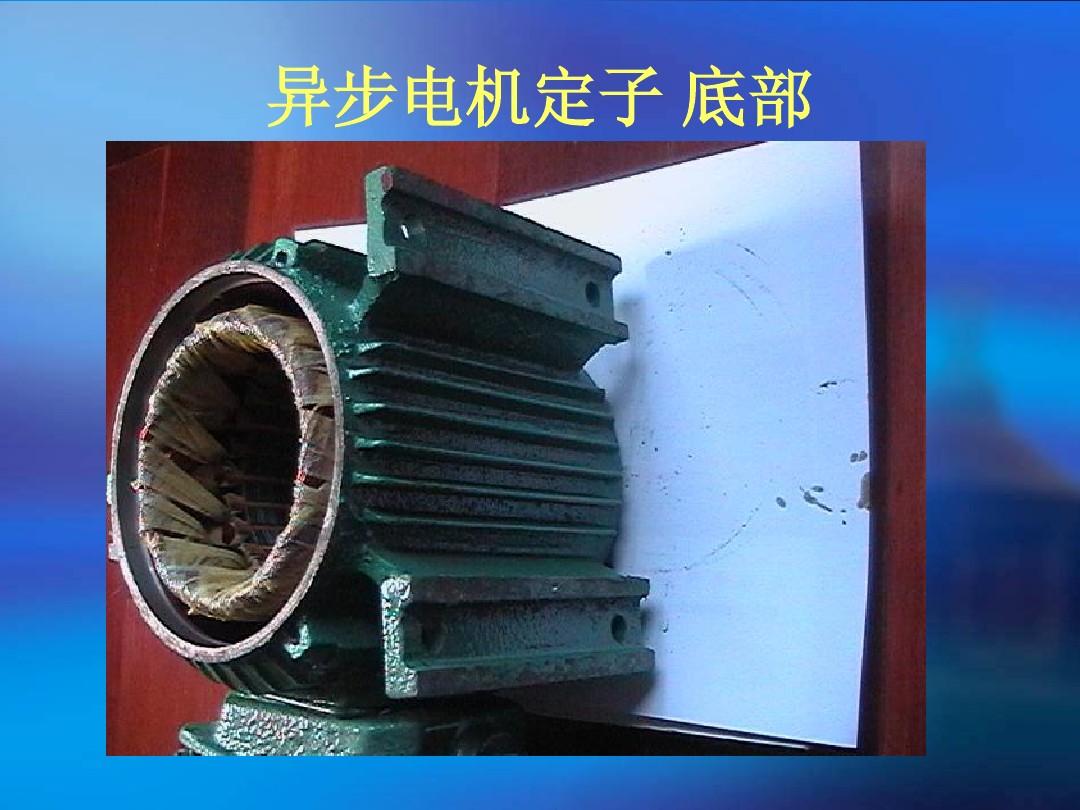

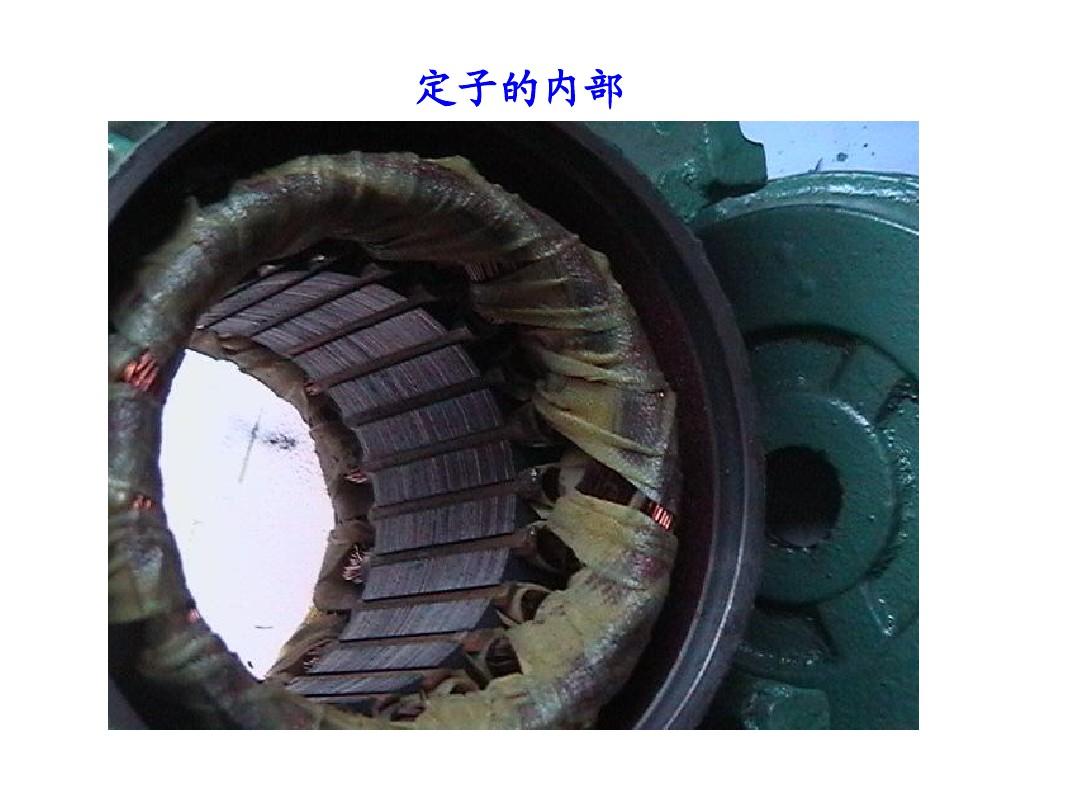

定子是電機的組成部分。 老化、蟲蛀、高溫、腐蝕、異物侵入、外力沖擊等都會對定子造成損壞。 電動機過載、欠流、過流和相線運行也會引起定子故障。 定子故障一般分為定子接地、短路、斷路和接線錯誤。 現分別說明故障現象、原因及檢測方法。 電動機維修定子接地
規定的子芯與外殼之間的絕緣破壞引起的接地。
1、故障現象
外殼帶電，控制電路失控，繞組漏電發熱，使電機不能正常運轉。
2.原因
定子模具增加絕緣內阻； 電機常年超載； 有害的二氧化碳腐蝕； 金屬異物侵入定子，破壞絕緣； 轉子定子重繞時，絕緣破損觸及鐵芯； 絕緣凍傷； 引出線絕緣破損與外殼碰撞； 過電流（如閃電）導致絕緣擊穿。
三、檢測方法
(1)觀察法。 目測端子末端和線槽內的絕緣體，有無破損或燒焦痕跡，如有則為接地點。
(2)萬用表檢測法。 用萬用表檢測低阻檔，讀數小說明接地。
(3)兆歐表法。 根據不同的等級選用不同的兆歐表測試各組內阻的絕緣內阻。 如果讀數為零，則表示定子已接地。 但是，如果因車禍導致電機絕緣發霉或擊穿，則需要根據經驗判斷。 通常來說，當手表的指針在“0”處擺動時，可以感覺到它有一定的內阻值。
(4)試光法。 如果測試燈亮，則表示定子已接地。 如果發現某處有火花或著火，則為定子接地故障點。 如果燈光昏暗，說明絕緣有接地擊穿。 如果燈不亮，但試棒接地時也出現火花，說明定子還沒有壞，只是發霉嚴重。 也可以用桃花心木敲打貝殼接縫的邊緣。 當你敲某個地方，等它熄滅再開啟時，就表示電壓有通有斷，這個地方就是接地點。
(5)電壓磨損燒毀法。 用調壓變壓器，接上電源后，接地點會很快升溫，絕緣著火的地方就是接地點。 特別要注意的是，大型電機不要超過額定電壓的兩倍，時間不要超過半分鐘； 對大型電機，額定電壓應為額定電壓的20%-50%或逐漸降低電壓，接地點剛著火時應立即切斷電源。
(6)分組淘汰法。 如果接地點在鐵芯上方，發熱嚴重，則塌陷的鋁線會與鐵芯熔合。 采用的方法是將接地的單相定子分成兩半，這樣，最終找出接地點。
據悉，還有高壓測試法、磁針搜索法、工頻振動法等，這里不再介紹。
4、加工方法
(1)定子發霉引起接地，應先烘干。 冷卻至60-70℃左右時，應澆絕緣漆，然后烘干。
(2)當定子端部絕緣損壞時，在接地點重新絕緣，涂漆，然后晾干。
(3)定子接地點在槽內時，應重繞定子或更換部分定子部件。
最后用不同的兆歐表檢測，滿足技術要求即可。電機維修定子漏電
由于電機電流過大，電源電流變化太大，單相運行，機械咬合，制造不良等導致絕緣損壞，分為定子匝漏電，繞組漏電，繞組極漏電和定子相泄漏。
1、故障現象
離子磁場分布不均勻，單相電壓不平衡，減緩了電機運行時的振動和噪音。 嚴重時電機無法啟動，在漏電線圈中形成較大的漏電電壓，使線圈迅速升溫而損壞。
二、成因
電機常年超負荷運行，導致絕緣老化，失去絕緣作用； 導線插入時絕緣層破損； 定子模具增加絕緣內阻，導致絕緣擊穿； 端部和層間絕緣材料在整形時未正確鋪墊或破壞； 末端連接線絕緣損壞； 過電流或雷擊導致絕緣擊穿； 定轉子定子端部相互摩擦導致絕緣損壞； 金屬異物落入電機內部，污垢過多。
三、檢測方法
(1)外部觀察法。 觀察接線盒和繞組端頭是否燒焦，定子過熱后會留下深灰色，有酸味。
(2)溫度檢測法。 空載運行20分鐘（發現異常立即停機），用手指觸摸定子各部位，看體溫是否超標。
(3)通電試驗法。 用電壓表檢測，如果某相電壓過大，說明該相有漏電。
(4)橋梁審查。 檢測各定子的直流內阻，一般相差不應超過5%，超過則內阻較小的相有漏電故障。
(5)檢漏法。 如果被測定子漏電，鋼板會振動。
(6)萬用表或兆歐表法。 測量定子任意兩相之間的絕緣內阻，如果讀數極小或為零，則說明定子兩相之間存在漏電。
(7)壓降法。 三個定子串聯后，接入低壓安全交流電，測得讀數小的那組有漏電故障。
(8)電壓法。 電機空載運行時，先檢測單相電壓，再檢測兩相比較。 如果不隨電源變化，則電壓較大相的定子有漏電。
4、滲漏處理方法
(1)泄漏點在末端。 可以用絕緣材料將漏電點隔開，也可以將絕緣線重新包好，然后涂漆，重新烘干。
(2)線槽漏電。 軟化后，找出漏電點并修復，重新裝進線槽，然后涂漆晾干。
(3)對短路匝數大于1/12的每相定子，串聯電阻時，應將短路線全部切斷，將導電部分連接成閉合回路，以備不時之需。
(4)當定子漏電點電阻超過1/12時，必須全部拆下重繞。電機維修定子斷路
因點焊不良或使用腐蝕性助焊劑電機維修后電流過大，點焊后如不清理干凈，可能導致鍋焊或松動； 由于機械偏轉或碰撞引起的線圈漏電、短路和接地故障也會破壞電線，并一起燒毀。 當幾根導線中的一根或幾根導線漏電時，其他導線的溫度會因電壓下降而升高，從而使定子發熱而使電路斷路。 一般可分為一相定子末端斷線、匝間漏電、并聯通路斷路、多線一斷路燒毀、轉子籠斷。
1、故障現象
電動機不能啟動，單相電壓不平衡，有異響或振動，溫升超過允許值，或著火。
二、成因
(1)檢查、維修過程中出現破損或制造質量問題。
(2)定子元器件、極(相)組、定子端子與引出線點焊不良，經年運行后過熱燒壞。
(3)定子被機械力和電磁場力損壞或扭曲。
(4)匝間或相間漏電、接地導致定子嚴重燒黑或熔斷。
三、檢測方法
(1)觀察法。 斷點多發生在定子末端，檢查有無凸點，接頭是否燒毀。
(2)萬用表法。 借助內阻齒輪，“Y”接法，將一根米桿接在“Y”形中心點，另一根依次接在單相定子首端，無限單相是斷點； “△”型接法短接后，分別測量每組定子，有無窮大的為斷點。
(3)光照試驗法。 方法同前，不導通的相為開路。
(4)兆歐表法。 電阻趨于無窮大（即不為零）的相位是轉折點。
(5)電壓表法。 電動機運轉時，用電壓表測量單相電壓。 如果單相電壓不平衡且無漏電，則說明電壓較低的相定子存在局部短路故障。
(6)橋接法。 當電機一相內阻大于其他兩相內阻時，說明該相定子存在局部開路故障；
(7)電壓平衡法。 對于“Y”型接法，可將單相定子并聯，并接小電流和高壓的交流電。 如果單相定子中的電壓差小于10%，則電壓較低的一端為開路； 對于“△”型接法，先拆動定子的一個觸點，然后將低壓和高壓逐相通入，電流小的一相開路。
(8)破籠檢測儀的檢測方法。 測試時，如果定子籠壞了，毫伏表的讀數應該會下降。
4、斷線處理方法
(1)開路到頭時，接好后焊牢，用絕緣材料包好，套在絕緣管上扎好，晾干。
(2) 因匝間、相間漏電、接地等原因造成定子嚴重燒焦，應更換新定子。
(3)對槽內有少量斷點的，應進行應急處理，采用組消法找出斷點，待定子斷件接好，絕緣合格后方可使用。
(4)籠式定子斷籠可采用點焊、冷接或換條等方法修復。電機維修定子錯接
定子接錯導致旋轉磁場不完全，啟動困難，三相電壓不平衡，噪音大等現象。 如不及時處理，嚴重時會燒毀定子。 主要有以下幾種情況：某一極相中一個或幾個線圈嵌反或頭尾接錯； 極（相）組接反； 某相定子接反； ", "Y" 連接錯誤。
1、故障現象
電動機不能啟動，空載電壓過大或不平衡度過大，溫升過快或振動劇烈，噪音大，保險絲燒斷。
2.原因
“△”型誤接“Y”型； 檢修時，單相定子一相接反； 減壓啟動是分接位置選擇不當或內部接線錯誤； 新電機下線時，定子接錯； 電機出來的判斷是錯誤的。
三、保養方法
(1)滾球法。 如果球沿著轉子的內表面旋轉和滾動，則正確； 否則，定子連接不正確。
(2) 手工拼接。 如果定子沒有接錯，在單相定子中，手冊針經過相鄰的極（相）組時，所指示的極性應相反。 在單相定子中，不同相的相鄰極（相）組也相反； 如果極性方向不變，則說明一個極（相）組接反了； 如果方向不定，則相組有反線圈。
(3)萬用表電流法。 根據接線圖，如果兩個檢測電流表無指示，或一次有讀數一次無讀數，則說明定子接反了。
(4)常見的有干電池法、毫安表剩磁法、電機轉向法等。
4、加工方法
(1) 一個線圈或線圈組接反，空載電壓不平衡，應返廠維修。
(2)如果引出線有誤，應正確判斷首尾后重新接好。
(3)若減壓啟動接錯電機維修后電流過大，應認真檢查，按接線圖或原理圖重新接線。
(4)新電機下線或重新接上新定子后接線有誤，應送廠維修。
(5)當轉子和定子的一相接反時，反相的電壓非常大，根據這一特點可以發現故障并進行維修。
(6)“Y”型接“△”型或阻值不夠，空載電壓偏大，應及時校正。
